汽车发动机双拐曲轴传动结构

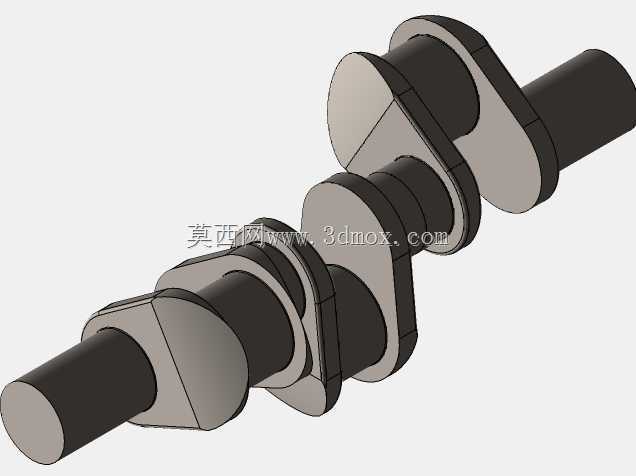

　　该零件为双缸动力单元配套的曲轴构件，是内燃机中将活塞往复直线运动转化为旋转扭矩输出的核心传动件，整体采用整体式实心轴结构，沿轴向依次布置两个相位错开的曲柄销，两端延伸出同轴的主轴颈用于整机支承定位。从实际装机场景来看，这类双拐曲轴多用于小排量双缸汽油机、小型通用动力机组以及轻型车用辅助动力单元，工作过程中需要持续承受连杆传递的爆发压力、往复惯性力与旋转离心力的交变载荷，因此结构设计阶段首先要保证各轴段的同轴度、曲柄臂的过渡圆角强度，同时控制整体动平衡余量，避免高速运转时产生异常振动。建模过程中先以两端主轴颈的公共轴线为装配基准，确定两个曲柄销的偏心距与相位夹角，再逐段绘制主轴颈、曲柄臂、曲柄销的回转轮廓，

　　对轴肩与曲柄臂衔接处做圆角过渡处理，避免应力集中造成早期断裂。从安装边界来看，两端主轴颈的直径与轴向长度需匹配机体主轴承座的安装尺寸，曲柄销的外径与宽度对应连杆大头轴承的配合公差，轴向总长度决定了曲轴在机体内部的占用空间，装机后两端分别连接正时驱动件与动力输出端，曲柄销通过连杆与活塞组件相连，运转时活塞的往复推力作用在偏心曲柄销上，带动整根曲轴绕主轴颈轴线持续旋转，向外输出动力。设计时还需兼顾曲柄臂的配重轮廓，两个偏心曲柄产生的不平衡力矩可通过曲柄臂的外形配重进行部分抵消，降低整机运转的振动水平，轴颈表面需预留精加工余量以满足耐磨与配合精度要求，整体结构无多余冗余特征，所有轮廓均服务于动力传递与载荷承载需求，可直接用于结构校核、运动仿真与装配干涉验证。
