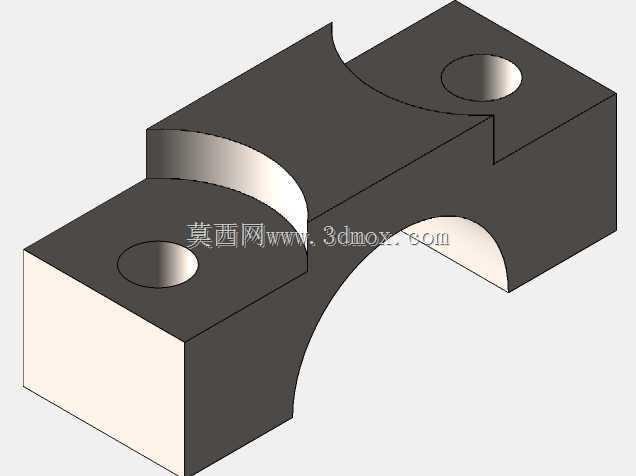

双孔半圆槽对夹式管夹固定支座

　　该零件属于典型的对夹式管夹支座结构，整体采用方块式基体布局，通过上下或左右两半合抱形成对圆形杆件、管路或轴类件的夹持约束。基体两端各设置一个同轴安装孔，用于穿入螺栓将整个支座固定在安装板、机架立面或设备基座上；两孔之间的主体区域开设半圆弧夹持槽，槽面与被夹持件外圆直接接触，依靠合抱预紧力产生摩擦力，限制管件沿径向窜动和周向转动。

　　从实际使用场景看，这类结构常见于液压站管路排布、气动管线固定、传感器安装杆支撑、轻型导向轴定位以及设备内部小直径圆管的就近固定。相比全包式管卡，半开式对夹结构在装配时不需要从杆件端部穿入，可在杆件已布设完成后进行中段加装和位置调整，维护拆装更方便；两端螺栓独立锁紧，也便于在不拆卸主管路的情况下松开夹持、重新调整支撑高度或角度。

　　设计思路上，零件以长方体为毛坯基础，优先保证底面与安装面的贴合面积，从而降低接触面压并提高支撑稳定性。两端安装孔的中心距决定了安装边界，孔位外保留足够实体壁厚，可避免螺栓预紧时端部开裂；夹持槽位于两孔中间，使锁紧力对合抱面形成较均匀的压紧分布。圆弧槽直径需要与被夹持件外径匹配，槽宽方向贯通主体，既减少夹持面加工量，也能在一定范围内适应管径公差。零件顶面和侧面保留平直加工面，便于在工装中定位、铣削和钻孔。

　　外形尺寸方面，建模时需重点控制总长、总宽、总高以及安装孔中心距。总长影响螺栓跨距和固定可靠性，总宽决定夹持槽有效接触长度，总高则关系到圆弧槽最低点与安装底面之间的净空。安装孔直径应按所选螺栓规格留出合理间隙，孔边到外侧面的距离不宜过小，以保证铝合金或钢材件均有足够强度。圆弧槽半径、槽心到底面高度是装配关键尺寸，直接决定被夹持圆管的轴线高度和与相邻部件的干涉边界。

　　结构受力上，螺栓预紧后两半夹持面在槽口处形成闭合压力，圆弧接触区承担主要夹持载荷。若用于振动较大的设备附近，可在槽面增加滚花、垫片或橡胶衬垫以提升摩擦系数；若用于高精度导向轴支撑，则应提高圆弧槽同轴度和表面质量，并控制两安装孔的位置度。该模型结构简洁、加工特征明确，适合作为管路固定件、轻型支撑座或传感器安装支架的基础结构进行参数化改型。
