M8规格45度角弯式润滑油嘴结构设计

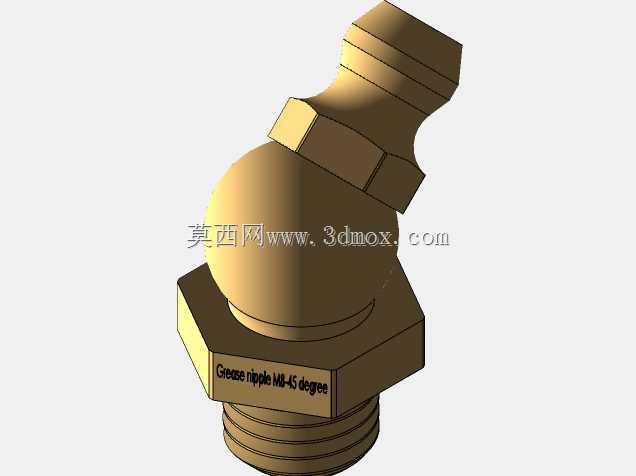

　　在各类工业机械设备的润滑系统设计中，润滑油嘴是承担润滑介质注入、保障运动副润滑状态的核心基础零件，这款M8规格45度弯式润滑油嘴，主要针对安装空间受限、直线注油路径存在遮挡的工况场景设计，常见应用场景包括机床导轨副、小型传动箱体、自动化设备铰接点、轻工机械凸轮机构、汽车底盘铰接部位等需要定期补充润滑脂的位置，解决直式油嘴在狭窄空间内注油枪无法对位、操作空间不足的实际问题。从功能特性来看，这款45度弯角油嘴的核心作用是建立润滑脂注入通道，将外部注油枪输入的高压润滑脂精准导向摩擦副接触面，避免运动部件因缺脂出现干磨、温升过高、磨损加剧等故障。油嘴下部采用M8外螺纹结构，属于通用公制细牙螺纹范畴，螺纹段长度适配常规壁厚的设备壳体安装孔，

　　安装时可配合密封垫圈实现螺纹副的静密封，防止润滑脂从安装缝隙渗漏，同时阻挡外部粉尘、切削液、水汽进入设备内部污染润滑介质。油嘴中部设计有六角拧动结构，对边尺寸符合标准紧固件配套扳手规格，安装时可使用普通开口扳手或套筒施加拧紧力矩，既保证安装紧固性，也方便后期维护时的拆卸更换，六角结构的位置经过布局优化，不会与周边安装面的凸起结构产生干涉，预留足够的扳手操作空间。上部的弯角段采用45度偏置设计，这个角度是经过多场景工况验证的通用角度，既不会因为角度过小导致注油路径弯折过大增加注油阻力，也不会因为角度过大无法避开周边遮挡结构，弯角过渡位置采用大圆弧平滑过渡，避免润滑脂在通道内部形成流动死角，保证注油时润滑脂可以顺畅通过，

　　不会在弯折位置残留固化堵塞通道。油嘴最上端的注油对接结构采用标准的黄油枪对接头尺寸，可适配市面上绝大多数手动、气动注油枪的枪头，对接后可承受常规注油压力，不会出现脱开、漏脂的问题，内部集成的单向阀结构（建模时已预留对应安装腔位）可在注油完成后自动封闭通道，既防止内部润滑脂受设备运行温升影响出现反溢，也阻挡外部杂质进入油嘴内部。从设计思路层面，这款油嘴的建模完全遵循机械润滑配件的通用设计规范，所有结构尺寸均参考行业通用油嘴的尺寸链进行参数化绘制，螺纹段、六角头、球体过渡段、弯角段、注油接头的同轴度、位置度公差在建模时已做对应约束，可直接导出工程图用于机加工生产。外形尺寸方面，油嘴整体高度控制在常规同规格油嘴的标准范围内，

　　45度弯角的偏置距离经过测算，在M8螺纹安装到位后，注油端的中心位置与安装螺纹轴线的偏移量刚好满足狭窄空间的注油操作需求，不会与周边的管线、结构件发生碰撞。安装边界上，这款油嘴要求安装面为平整的加工面，安装孔的螺纹深度需大于油嘴螺纹段长度2mm以上，安装后油嘴弯角的朝向可根据实际注油操作方向调整，拧紧后六角头下端面与安装面贴合，密封垫圈被适度压缩，即可完成安装。在实际设备维护场景中，这类弯式油嘴相比直式油嘴的适配性更强，很多设备内部的铰接点因为被周边的支架、护板遮挡，直式油嘴安装后注油枪无法垂直对接，强行注油会导致枪头密封不严、润滑脂外溢，而45度弯角可以将注油端引导至无遮挡的操作空间，大幅降低日常润滑维护的操作难度，减少设备因润滑不到位导致的故障停机概率。建模过程中对油嘴的壁厚做了强度校核，弯角位置的壁厚满足高压注油时的强度要求，不会因为注油压力过高出现开裂、变形的问题，外表面的过渡圆角均做了钝化处理，没有尖锐棱角，避免安装维护时划伤操作人员。
