黄铜快插式传感接头结构设计

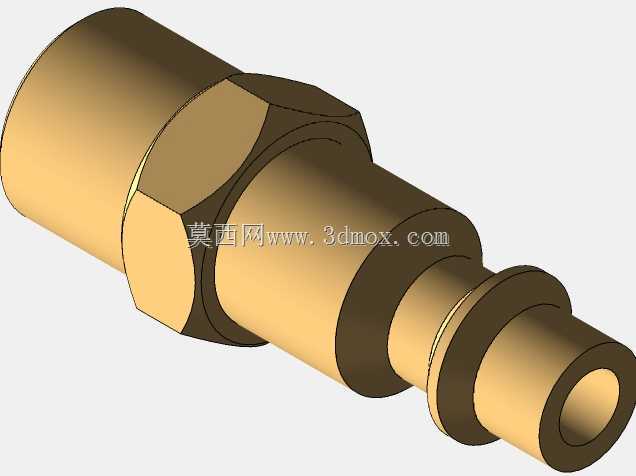

　　这款黄铜材质的接头类构件，主要应用于工业传感检测回路的介质传输链路中，常见于气动控制回路、低压液压检测回路、流体参数传感采集系统的终端连接部位，承担传感单元与主管路之间的介质导通、连接定位、密封承压的核心作用。从结构设计逻辑来看，构件整体采用阶梯轴式的同轴布局，左端为内螺纹连接端，外圆加工出对称六方结构，方便安装时使用扳手施加扭矩，避免安装过程中构件表面打滑，内螺纹段的长度经过匹配计算，能够保证与外螺纹管路件啮合后具备足够的连接强度，同时不会出现螺纹啮合过长导致的装配顶死问题。六方结构右侧设置有第一处环形凸台，作为安装限位面，当接头拧入对应安装基座时，该凸台端面与基座表面贴合，能够精准控制接头的拧入深度，避免过度拧入损伤基座内螺纹，

　　同时也能为端面密封件提供稳定的压紧基准，保证密封面的压力均匀分布，减少长期使用后的密封泄漏风险。构件中段为等直径的光轴段，作为结构过渡区域，光轴段的直径经过强度校核，能够承受额定工作压力下的介质轴向推力，同时在光轴段与右侧快插段之间设置了两道环形密封槽，用于安装O型橡胶密封圈，当接头插入对应适配的快插母座时，两道密封圈能够分别形成两道独立的密封屏障，即便其中一道密封圈出现轻微磨损或介质杂质卡滞，另一道密封圈仍能维持密封性能，大幅提升回路工作的可靠性。最右侧为快插插接端，端部设计有圆弧导入角，能够在装配时快速对准母座内孔，避免装配过程中切伤密封圈表面，插接端的环形卡槽用于配合母座内的弹性卡爪，实现插入后的自动锁止，不需要额外的紧固件即可完成连接，大幅提升现场装配的效率，尤其适合空间狭小、不方便使用扳手操作的设备内部安装场景。从安装边界尺寸来看，构件整体同轴度公差控制在0.02mm以内，保证插入母座后不会出现偏斜导致的密封偏磨问题，六方结构的对边尺寸符合标准手动扳手的尺寸系列，不需要定制专用安装工具，现场运维更换时可以直接使用通用工具完成操作。左端内螺纹采用标准管螺纹规格，能够与市面上绝大多数同规格的管路件、传感基座直接适配，不需要额外加工转换接头，降低了设备的物料采购种类和运维成本。在实际工况应用中，这类接头通常配合压力传感器、温度传感器、流量传感器使用，将管路内的气体、低压液压油、水基介质等引导至传感元件的检测腔室，

　　构件本身的黄铜材质具备较好的耐腐蚀性和切削加工性能，能够适应多数工业环境下的介质腐蚀要求，同时黄铜的塑性较好，在装配过程中即便出现轻微的磕碰，也不会产生裂纹导致介质泄漏，相比钢制接头具备更好的装配容错性。设计过程中针对不同工况的压力等级，对各段的壁厚进行了差异化设计，内螺纹段因为需要承受螺纹啮合的挤压力，壁厚相对更大，快插段因为需要配合密封圈和卡爪，尺寸精度要求更高，加工时采用一次装夹完成所有外圆和密封槽的车削加工，避免二次装夹带来的同轴度误差，保证装配后的密封性能。这类接头在自动化生产线的气动检测工位、液压设备的压力监测点、暖通系统的流量传感节点都有广泛应用，其快插结构的设计能够大幅缩短设备装配和后期维护的时间，

　　相比传统的螺纹连接接头，装配效率能够提升60%以上，同时不需要在接头螺纹处缠绕生料带或涂抹密封胶，避免了密封材料碎屑进入管路堵塞传感元件的细小阻尼孔，提升传感检测回路的长期工作稳定性。在结构细节处理上，所有阶梯过渡位置都设计有圆角过渡，避免应力集中导致的构件在压力波动下出现断裂问题，密封槽的槽口位置设计有微小倒角，能够在安装密封圈时避免锐边切伤橡胶圈表面，延长密封件的使用寿命。快插端的卡槽深度经过反复验证，既能够保证卡爪卡入后有足够的拉拔力承受管路内的介质压力，不会出现受压弹出的问题，又不会因为卡槽过深导致构件本身的结构强度下降，在1MPa的额定工作压力下，接头的拉脱力能够达到1500N以上，完全满足工业现场的使用要求。
