带凸缘同步带轮精密传动结构设计

　　在自动化生产线、精密检测仪器、小型伺服传动机构这类对传动同步精度有明确要求的场景里，同步带轮是核心的动力传递部件，区别于靠摩擦力传动的平带轮、靠硬齿面啮合的齿轮，这类带凸缘的同步带轮，核心作用是通过轮齿与同步带齿槽的精准啮合，实现无滑差的定比传动，同时两侧的凸缘结构能从物理层面限制同步带的轴向窜动，避免设备高速运行过程中出现带体跑偏、掉带的故障，尤其适合安装空间紧凑、无法额外加装带体挡边的紧凑传动单元。

　　从实际使用的工况来看，这类带轮常被用在传感器检测模组的滑台驱动、小型包装设备的送料机构、3D打印设备的轴系传动里，这些场景的共性是传动负载不大，但对传动比的准确性要求高，不允许出现传动丢步的情况——比如视觉检测工位的传感器往复移动，如果带轮传动出现滑差，就会直接导致检测位置偏移，出现漏检、误判的问题；而小型送料机构如果带体跑偏掉带，会直接造成整条产线的非计划停机，拆解维护的时间成本远高于零件本身的成本，因此带轮的结构设计合理性，直接影响整套传动单元的运行稳定性。

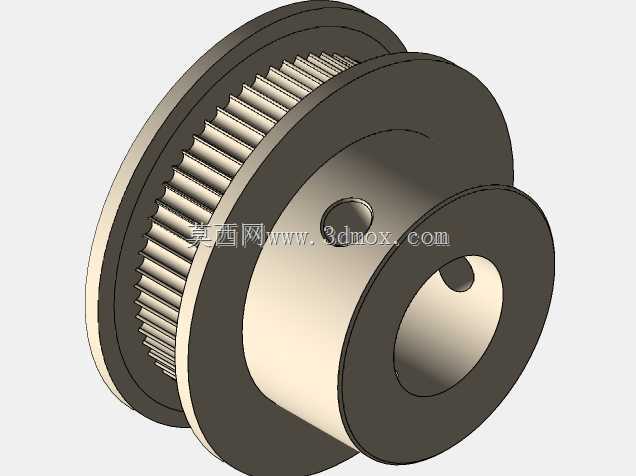

　　这款带轮的设计思路完全围绕实际安装与传动需求展开，首先是主体结构采用一体式加工成型，没有额外拼接的挡边部件，避免了拼接缝隙带来的装配误差，也消除了长期运行后挡边松动脱落的风险。轮齿部分的齿形按照标准同步带齿廓参数设计，齿面的粗糙度控制在合理区间，既保证和同步带啮合时不会出现卡滞、咬带的问题，也能减少齿面的不必要磨损，延长带体和带轮本身的使用寿命。轮毂部分做了加长设计，相比短轮毂的带轮，加长的轮毂能和传动轴有更长的配合接触面积，提升轴孔配合的同轴度，减少带轮高速旋转时的径向跳动，避免传动过程中出现带体抖动、传动噪音过大的问题。

　　安装边界的设计上，轴孔采用基孔制配合公差，能和常用的标准传动轴实现过渡配合，既不会因为配合过松出现带轮空转打滑，也不会因为配合过紧导致装配难度过大、拆卸维护不便。轮毂上设计了径向的顶丝孔，装配时可以通过紧定螺钉将带轮牢牢固定在传动轴上，不需要额外加工键槽就能传递额定扭矩，对于小扭矩的精密传动场景来说，这种固定方式能简化轴的加工工序，降低整体的加工成本。两侧的凸缘高度经过核算，刚好高出带体安装后的顶面1-2mm，既能够有效阻挡带体的轴向窜动，又不会因为凸缘过高额外占用轴向安装空间，也不会和周边的机架、其他传动部件产生运动干涉。

　　从外形尺寸的适配性来看，这款带轮的齿宽参数匹配常用宽度的同步带，轮体的最大外径控制在紧凑区间，适合中心距较小的短距离传动布局——很多精密仪器的内部安装空间非常有限，过大的带轮外径会挤占其他功能部件的安装位置，这款带轮的外径设计在保证啮合齿数足够（一般同步带轮啮合齿数不少于6个齿就能保证传动平稳性）的前提下，尽可能压缩了径向尺寸，适配紧凑化的设备设计需求。另外轮体的减重设计也做了合理考量，在保证轮毂、轮缘结构强度足够的前提下，去除了不必要的冗余材料，既降低了带轮自身的转动惯量，减少伺服电机启动、换向时的惯性负载，也能控制零件的整体重量，适合对运动响应速度有要求的高速往复传动场景。

　　实际选型使用时，需要注意带轮的安装端面要和传动轴保持垂直，避免带轮偏斜导致带体单侧受力过快磨损，顶丝固定时要对准轴上的平位或者凹坑，避免长期运行后顶丝松动出现带轮移位。这款带轮的结构没有多余的复杂特征，加工工艺性好，不管是采用棒料车削加工后铣齿，还是采用粉末冶金成型，都能实现较高的尺寸一致性，适合批量生产配套，能够覆盖大部分中小扭矩的精密同步传动场景的使用需求。
