双叉式铰接操纵杆件结构设计

　　这类双叉式操纵杆件，常见于中小载荷的手动操纵回路里，不管是小型工程机械的操作档位切换，还是工业设备的手动离合、制动触发机构，都能看到这类结构的身影。它的核心作用是把人手施加的摆动力，通过铰接支点传递到末端的执行组件，完成动作的传导与力的放大，相比单臂杠杆，双叉的结构形式能让受力更均衡，避免单侧受力带来的杆件偏扭、铰接孔偏磨问题。

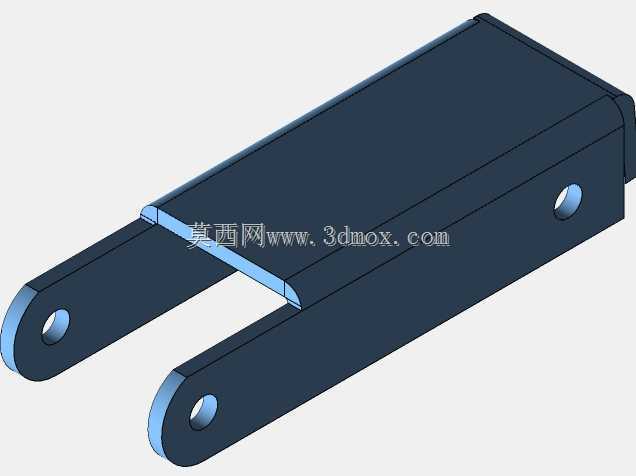

　　从结构设计逻辑来看，杆件主体采用等厚的板状拼接结构，主体段为封闭的盒型截面，相比实心杆件能在保证整体抗弯强度的前提下，大幅降低自身重量，手动操作时的滞重感会明显减轻，长时间操作也不容易产生疲劳。前端的双叉臂设计，两个臂体上的同轴铰接孔是核心安装基准，孔位的同轴度公差需要严格控制在0.02mm以内，不然装配后会出现铰接卡滞、转动阻力过大的问题，孔边缘做了倒角处理，既方便装配时销轴的导入，也能消除锐边应力集中，避免交变载荷下孔边萌生裂纹。

　　安装边界上，双叉端的两个铰接孔中心距、臂体的开口宽度，是和配套执行组件对接的核心尺寸，设计时需要匹配对应销轴的直径公差，通常采用H8/f7的间隙配合，既保证转动灵活，又不会因为间隙过大产生旷量。杆件主体的长度则根据操作行程来确定，按照杠杆力臂比计算，输入端的力臂长度和输出端的力臂比值，要匹配人手操作的舒适施力范围，一般成年人单手握持操纵的舒适施力在100-150N左右，对应的输出端载荷就能通过力臂比换算出来，保证操作时既不会太费力，也不会因为力臂过长导致操作行程过大、动作响应滞后。

　　实际使用场景中，这类操纵杆往往会配套复位弹簧、档位定位结构使用，杆件的表面处理通常采用氧化发黑或者喷塑工艺，提升耐锈蚀能力，适应车间、户外等不同的作业环境。设计时还要考虑杆件的摆动范围，在整个摆动行程内，杆件不能和周边的设备护罩、其他操纵部件产生干涉，所以在三维建模阶段就要做全行程的运动仿真，验证各个极限位置的间隙是否满足要求，一般最小安全间隙要留到3mm以上，避免加工装配误差导致运动卡滞。

　　从受力角度分析，这类杆件工作时主要承受弯曲载荷，双叉臂的根部是应力集中的关键位置，设计时在臂体和主体段的衔接位置做了圆弧过渡，避免直角衔接带来的应力突变，同时通过有限元分析校核，在额定操作载荷下，最大应力值要低于材料屈服强度的1/3，保证足够的安全系数，不会出现过载断裂的问题。铰接孔的位置还可以根据需要加装自润滑衬套，减少日常维护的频次，在频繁操作的工况下，衬套能大幅降低铰接位置的磨损量，延长整个操纵机构的使用寿命。

　　另外，杆件的主体盒型结构内部可以根据需要预留走线空间，如果是带电子档位触发的操纵机构，信号线可以从盒体内部穿过，避免走线外露被剐蹭损坏，让整体结构更整洁。盒体的边角都做了圆角处理，没有尖锐的凸起，操作时即使手部碰到杆件边缘，也不会造成划伤，符合机械安全设计的相关要求。
