M20规格环形吊环螺栓结构设计

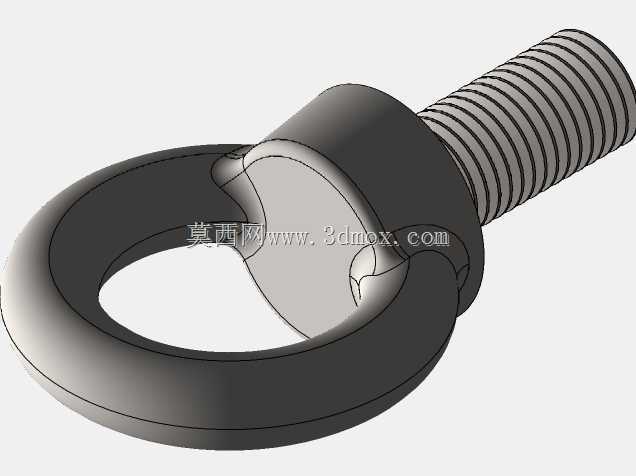

　　在车间重型设备移位、模具吊装、户外钢结构安装这类需要频繁起吊重物的作业场景里，吊耳是连接被吊物与起重吊具的核心受力零件，M20规格的吊耳适配多数中型工业载荷的吊装需求，既不会因规格过小导致承载冗余不足，也不会因规格过大造成被吊物安装面的空间浪费。从结构上看，这款吊耳采用一体式锻造结构设计，环形吊环部分与带外螺纹的螺杆段平滑过渡，没有拼接焊缝，从根源上避免了焊接部位应力集中导致的断裂风险，过渡区域做了大圆弧倒角处理，在起吊过程中吊索具与吊环接触时，不会出现锐角切割吊索的情况，同时能让载荷应力沿着圆弧面均匀分散到螺杆根部，减少局部应力峰值。

　　设计过程中首先要明确安装边界，M20螺纹的公称直径为20mm，配套的安装螺纹孔需要按照普通粗牙螺纹的公差要求加工，安装面必须保证平整，与螺杆轴线垂直度误差控制在0.1mm以内，避免吊耳安装后出现偏斜，导致起吊时螺杆承受额外的弯曲载荷。吊环的内孔尺寸经过匹配计算，能够适配额定载荷下对应的卸扣、吊装带宽度，不会出现吊具无法穿入或者间隙过大导致吊装过程中晃动的问题，吊环的截面采用圆形截面设计，相比矩形截面在受拉时的应力分布更均匀，同时在吊索转动时不会出现卡滞的情况。

　　从实际使用的功能特性来看，这类吊耳可以直接拧入被吊物预设的螺纹孔中，不需要额外的焊接或者压板固定，安装拆卸效率高，能够重复使用，在设备需要频繁转场、模具需要频繁上机下机的场景下，能大幅减少吊装准备的辅助时间。设计时需要校核螺杆的拉伸强度、吊环的弯曲强度以及过渡段的复合应力，确保在额定起吊载荷下，各部位的安全系数不低于行业规范要求的4倍，同时要考虑起吊过程中可能出现的动载冲击，在螺纹根部做了退刀槽处理，避免螺纹收尾处的应力集中，退刀槽的圆角半径经过优化，既保证螺纹加工的工艺性，又不会削弱螺杆的整体强度。

　　在不同的应用场景中，这类吊耳的安装方向也有讲究，当被吊物为竖直起吊时，吊耳的吊环平面需要与起吊合力方向保持一致，避免吊环受到侧向的掰扯力；如果是采用双吊点或者多吊点起吊，每个吊耳的受力方向需要提前计算，确保每个吊耳承受的载荷在其额定范围内，不会出现单吊耳过载的情况。吊耳的外表面没有多余的凸起结构，安装后不会与周边的管线、结构件发生干涉，螺杆的长度经过匹配设计，拧入安装螺纹孔后能够保证足够的啮合长度，一般要求螺纹啮合深度不小于1.5倍螺纹公称直径，确保螺纹连接的强度足够，不会在起吊过程中出现螺纹滑牙脱出的问题。

　　从建模的细节来看，螺纹部分采用精确的牙型建模，能够直观反映螺纹配合的实际状态，方便在装配阶段检查安装孔位的匹配度，提前发现干涉问题；吊环与螺杆的过渡曲面做了连续性处理，在做有限元应力分析时能够保证网格划分的质量，得到更准确的应力计算结果。这类吊耳除了用于起重吊装场景，也可以作为设备的永久固定吊点，在设备出厂前就预装在设备本体上，方便后续的运输、安装以及后期维护时的吊装作业，不需要每次吊装前临时焊接吊点，也避免了临时焊接吊点焊接质量不可控带来的安全隐患。在设计选型时，需要根据被吊物的重量、重心位置、起吊角度来确定吊耳的使用数量和布置位置，M20规格的吊耳通常适配单吊点几百公斤到数吨的载荷范围，具体承载能力需要结合材质和热处理工艺确定，建模时的结构尺寸完全按照实际加工的工艺要求设计，能够直接用于后续的工程出图、工艺编制以及生产加工，不需要再做额外的结构调整。
