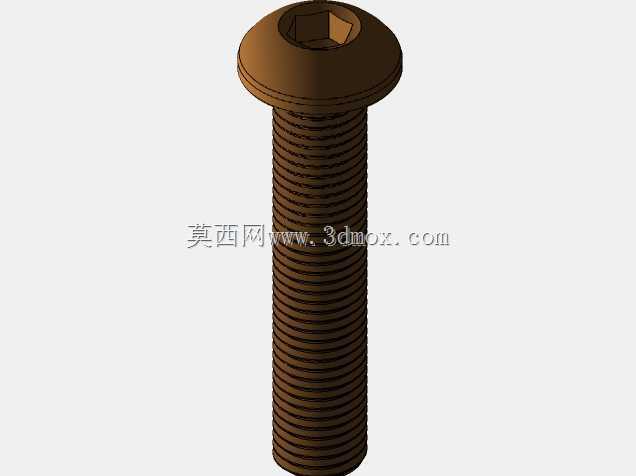

盘头内六角M8规格紧固螺栓结构设计

　　在各类传感设备安装、仪器仪表装调、小型自动化模组装配场景中，这类盘头内六角螺栓的使用频率远高于外六角紧固件，尤其是安装面空间受限、沉头孔无法加工的薄板类安装工况下，圆弧形盘头的接触应力分布更均匀，不会像沉头螺栓那样对安装孔口产生剪切挤压，也不会像外六角螺栓那样需要预留扳手回转空间。这款M8规格的螺栓公称长度40mm，螺纹段覆盖了大部分有效旋合长度，盘头部分的内六角驱动槽深度经过匹配设计，既保证足够的扳拧接触深度，避免拧紧时出现滑牙、拧崩槽口的问题，又不会因为槽深过大削弱盘头的结构强度，在8.8级强度等级下，拧紧力矩可以稳定控制在22-25N·m区间，满足多数传感组件、仪器外罩、轻载结构件的紧固需求。

　　从实际装配的边界条件来看，这款螺栓的盘头外径控制在14mm左右，安装时对应的过孔直径推荐加工为8.5-9mm，盘头下方的支撑面没有做额外的防滑齿设计，适合搭配平垫使用，在阳极氧化铝合金外壳、工程塑料面板这类低硬度安装面上，不会压伤基材表面，也能避免拆卸后留下明显的压痕。螺纹部分采用标准粗牙螺距1.25mm，旋合长度超过16mm即可满足一般工况下的防松要求，如果是存在持续振动的设备安装场景，搭配螺纹胶或者防松垫圈使用时，不需要额外修改螺栓结构，标准螺纹的通止规一致性好，批量装配时不会出现卡滞、错牙的问题。

　　设计这类紧固件三维模型的时候，首先要确认螺纹收尾的结构，不能把螺纹直接做到盘头根部，要留出2-3个螺距的退刀距离，既符合实际冷镦加工的工艺要求，也避免装配时螺纹首扣刮伤安装孔壁。盘头的圆弧过渡处做了R0.8的圆角处理，没有尖锐棱角，一方面是冷镦成型时金属流动更顺畅，减少加工应力集中，另一方面装配时不会划伤操作人员的手部，也不会刮破相邻的线束、密封胶条等辅件。内六角槽的对边尺寸严格匹配6mm内六角扳手，槽口做了微小的倒角，方便扳手快速导入，即使是盲装、视线受阻的安装位置，也能快速对准扳拧位置，提升装配效率。

　　在传感器安装场景中，这类螺栓的优势尤其明显：很多接近开关、光电传感器的安装支架都是1.5-3mm的冷轧薄板，无法加工沉头孔，使用盘头螺栓时，头部的支撑面积足够大，拧紧后支架不会出现局部变形，也不会因为支撑面过小导致螺栓松动。在仪器仪表的外壳装配中，盘头的圆弧外观比沉头、外六角螺栓更协调，不需要额外做装饰盖遮盖头部，外露的头部也不会积留灰尘、切削液等杂物，后期维护拆卸更方便。需要注意的是，这款螺栓的有效夹紧长度是盘头下表面到螺纹末端的距离，实际选型时要计算被连接件的总厚度，加上垫圈厚度后，保证旋入内螺纹的长度在8-12mm之间，既不会因为旋入过浅导致螺纹滑牙，也不会因为螺杆过长顶到安装腔内部的元器件、线路板等部件。

　　从建模逻辑上看，先绘制盘头的回转轮廓，切除内六角驱动槽后再绘制螺纹段，螺纹采用扫描切除的方式生成，牙型角严格按照60度公制螺纹标准绘制，收尾段的螺纹牙高逐渐降低，和实际车削、滚压加工的螺纹收尾形态一致，导入装配体做干涉检查时，不会出现螺纹和安装孔的虚假干涉，也能准确模拟螺栓和被连接件的接触关系。盘头和螺杆衔接的位置做了微小的退刀槽，槽宽1mm，深度0.5mm，既避开了冷镦加工时的应力集中位置，也能保证螺栓拧紧时盘头下表面完全贴紧被连接件，不会因为螺杆根部的圆角导致支撑面悬空，出现紧固后松动的问题。
