轮辐式花瓣形传感核心结构件

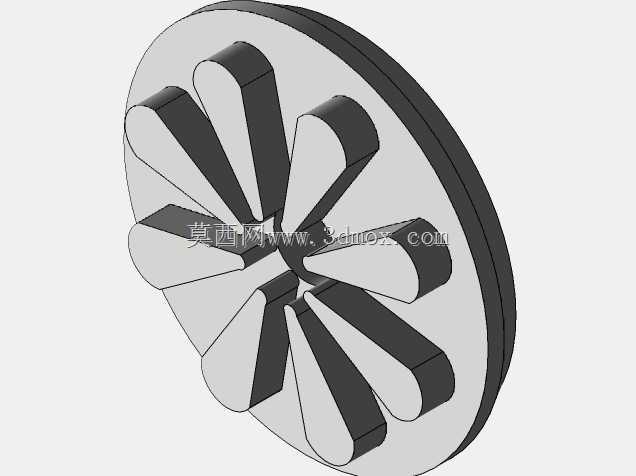

　　该结构件属于力敏类传感装置的核心弹性承载部件，整体采用薄圆盘式基座设计，盘面均匀分布十二组径向延伸的花瓣状凸台结构，相邻凸台间留设等宽间隙，形成对称的轮辐式受力传导路径。这类结构常见于轮辐式称重、扭矩检测传感单元中，依靠凸台根部的微应变区域感知外力作用下的弹性形变，配合粘贴在形变区的应变片完成力值、扭矩等物理量的电信号转换，广泛应用在工业称重台、自动化装配压装工位的力值检测、旋转轴扭矩监测、精密装配设备的压力闭环控制场景中。

　　从实际使用场景来看，这类盘式弹性体结构多安装在被测力源与承载基座之间，圆盘背面为平整安装基准面，可通过外圈均布的安装孔与设备基座贴合固定，中心区域预留的定位凸台可与被测施力部件对接，保证受力方向与结构中心轴线重合，避免偏载带来的检测误差。设计过程中，花瓣状凸台的截面采用圆弧过渡的水滴形构型，从靠近中心的窄根部向外圈方向逐渐增宽，这种构型可以让受力时的应变集中区域精准控制在凸台靠近中心的根部位置，同时避免直角结构带来的应力集中问题，提升结构的疲劳寿命，在长期循环载荷作用下不会出现应力断裂失效。

　　在安装边界设计上，整体圆盘的厚度根据额定量程做匹配设计，小量程场景下圆盘厚度较薄，凸台高度较低，保证受力时产生足够的可检测微应变；大量程场景下会适当增加圆盘基体厚度与凸台的截面尺寸，提升整体结构的刚性，避免过载时出现塑性形变。凸台之间的间隙宽度经过精确计算，既保证相邻凸台在受力形变时不会发生触碰干涉，又能最大化利用圆盘的径向空间，在相同外径尺寸下获得更优的应变输出灵敏度。

　　从结构功能特性来看，这种对称分布的花瓣轮辐结构具备天然的抗偏载能力，当受到非轴向的偏斜力作用时，对称位置的凸台会产生方向相反的形变，通过应变片的组桥接法可以抵消偏载带来的信号干扰，保证检测数值的准确性。结构外圈的环形边框为主要的承载基体，所有花瓣凸台均与外圈边框连为一体，受力时外圈边框保持相对刚性，仅凸台根部产生可控的弹性形变，这种设计可以让整个传感单元的形变量控制在微米级别，不会对被测设备的整体刚性产生明显影响，适合集成在精密自动化设备中作为力反馈检测元件使用。

　　建模过程中需要重点关注凸台根部的过渡圆角参数，圆角过小会导致应力集中系数过高，在满量程载荷下根部应力超过材料屈服强度，造成永久形变失效；圆角过大则会让应变区域分散，降低检测灵敏度，需要结合材料的弹性模量、额定量程、目标灵敏度参数做有限元迭代校核，确定最优的圆角尺寸。同时所有凸台的尺寸一致性、位置度公差需要严格控制，任意一个凸台的尺寸偏差都会破坏整体结构的受力对称性，带来零点漂移、检测非线性误差增大的问题，实际加工中多采用一体铣削成型工艺，保证结构的整体刚性与尺寸一致性。
