117型方形安装座式传感组件结构

项目分类:传感器 发布时间:2022-05-03 ID:616485
  • 117型方形安装座式传感组件结构

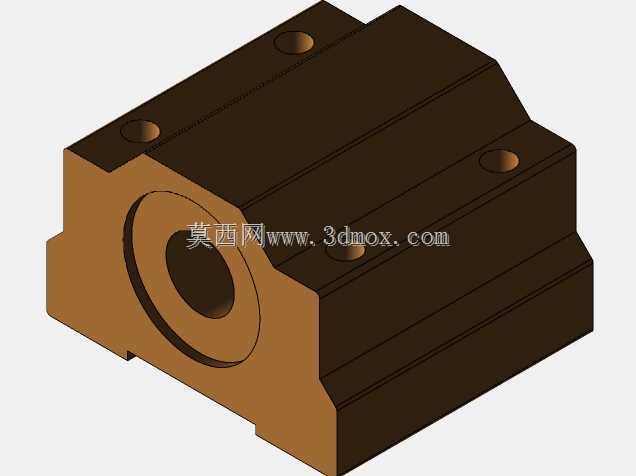

  在工业自动化检测、精密位移反馈、工位状态识别这类场景里,这类带集成安装座的传感组件是装配环节里很常见的标准配套部件,不同于裸装的传感探头,它把传感元件的容纳腔体、安装固定结构做了一体化设计,不用额外设计定制安装支架,能直接适配常规的工业型材安装面,减少装配时的配做工序。从结构上看,整体采用方块式主体设计,主体分为深浅两个色调的功能区域,浅棕区域是传感探头的伸出端,中心做了阶梯式内孔,大直径的沉台是用来容纳传感元件的前端定位台阶,保证探头端面和安装基准面的位置精度,小直径的中心孔是传感检测的通路,不管是光电类、接近类还是电感类的传感元件,都能通过这个孔完成检测信号的收发,不会被壳体遮挡。深棕色的主体区域是元件容纳腔,

  内部预留了足够的空间放置传感元件的电路板、接线端子,顶部均匀分布的四个沉头安装孔,是用来把整个组件固定到设备安装面上的,孔位做了沉头设计,安装后螺丝端面不会突出壳体表面,避免和周边运动部件发生干涉,同时四个孔的位置对称分布,不管是正装还是反装都能适配安装面的孔位,容错率更高。侧面的两个黑色箭头区域是图片的切换标识,实际结构上这个壳体的侧面做了平直的安装基准面,安装时可以靠紧设备的定位靠面,不用反复调整组件的检测方向,只要贴合基准面锁紧螺丝就能保证检测方向和预设方向一致。设计这类结构的时候,首先要考虑的是安装边界的兼容性,整体外形的长宽高尺寸控制在常规工业安装的通用尺寸范围内,不会因为体积过大占用过多的设备安装空间,

  同时壳体的壁厚做了均匀化处理,不管是采用机加工还是注塑成型的加工方式,都不会出现壁厚不均导致的变形问题,保证安装孔位的位置精度。前端的阶梯孔和内部腔体的同轴度是设计时需要重点控制的形位公差,要是同轴度偏差过大,装在内部的传感元件就会出现检测方向偏移,直接影响检测距离和检测精度,所以建模的时候要把腔体和前端孔的基准统一到安装底面,所有加工特征都以这个基准来标注公差,加工时一次装夹就能完成主要特征的加工,减少装夹带来的误差。实际使用的时候,这类组件大多用在流水线的工位检测、机床的行程限位、自动化夹具的工件到位确认场景,安装时只要把组件的底面贴合设备的安装板,用对应规格的内六角螺丝穿过顶部的沉头孔锁紧,再把传感元件从后端装入腔体,

  调整好探头的伸出长度,拧紧侧面的紧定螺丝(图中侧面的小圆孔就是紧定螺丝的安装位)就能完成装配,不用额外做支架的焊接或者打孔,大幅缩短现场装配的时间。壳体的边角做了小尺寸的倒角处理,既避免安装时锐边划伤操作人员,也能减少装配时和周边零件的磕碰,不会因为边角的毛刺影响安装贴合度。和分体式的传感安装结构比,这种一体化的壳体结构刚性更好,设备运行时产生的振动不会轻易让传感元件出现位置偏移,检测稳定性更高,尤其是在有连续振动的冲压、机床加工场景里,不会因为支架松动导致检测信号丢失,减少设备的误停机概率。建模的时候要注意各个安装孔的深度控制,沉头孔的深度要匹配常用螺丝的头部高度,不能打穿内部的腔体,不然会导致腔体的密封性能下降,车间里的切削液、粉尘容易进入腔体损坏内部的电子元件;前端的检测孔边缘做了微小的倒角,避免装入传感探头时刮伤探头的外壳,同时也能减少孔边的反光对光电类传感器的检测干扰。
