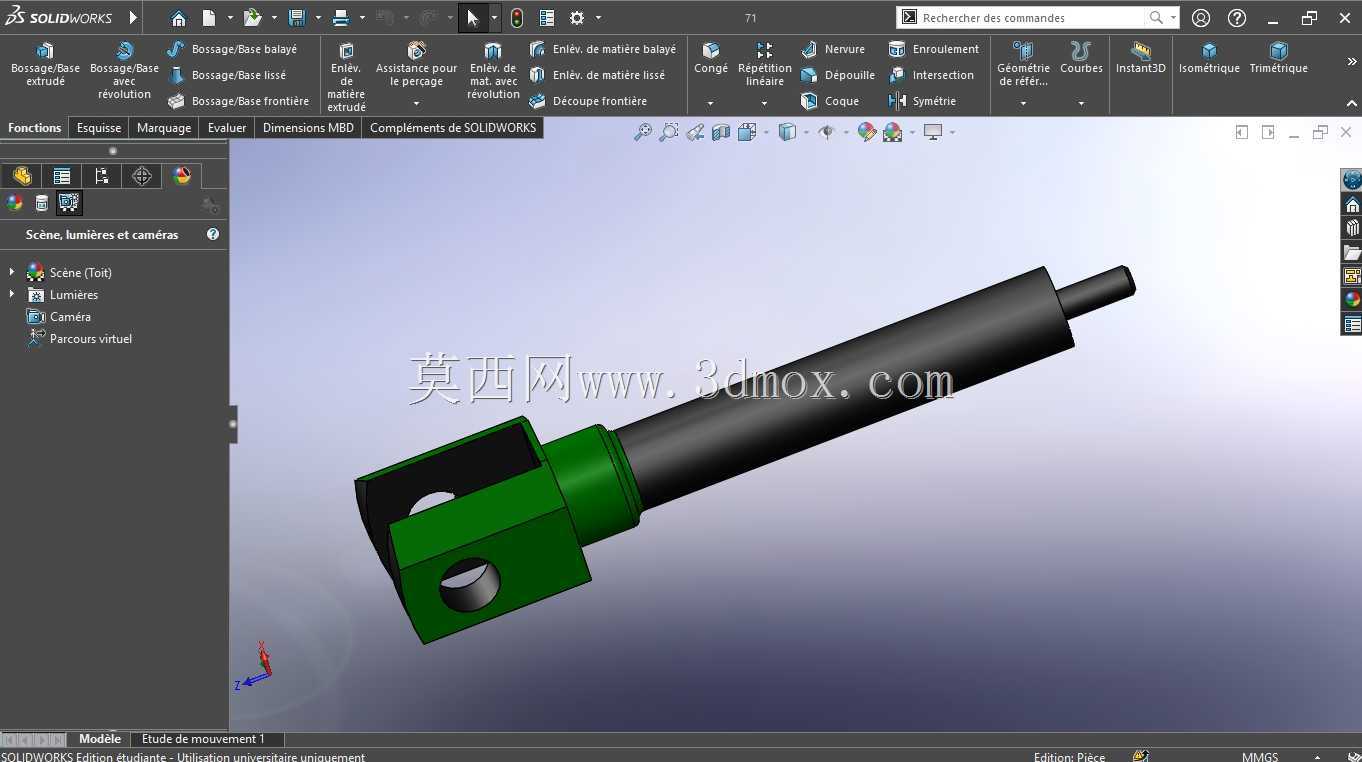

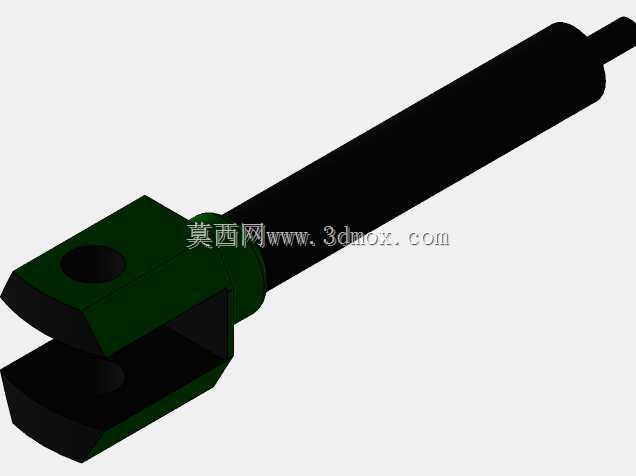

叉型连接端杆式传感元件三维结构

　　这款杆式带叉型连接端的传感构件，在工业自动化检测、液压气动系统行程反馈、工装夹具位置确认场景中有着广泛的适配性，其结构设计完全围绕现场安装与检测精度需求展开，没有冗余的装饰性结构，每一处几何特征都服务于实际功能。从结构布局来看，主体采用长直杆身搭配端部叉型铰接座的组合形式，杆身部分做等径圆柱设计，既保证了轴向的结构刚度，避免长杆在工作过程中出现挠曲变形影响检测精度，也为内部传感芯体的布设预留了充足的封闭空间，杆身外表面做光滑处理，减少安装过程中与周边构件的剐蹭，同时也能降低粉尘、切削液等杂物在表面积聚的概率，适配车间多尘、多油污的作业环境。端部的叉型连接座是整个构件的核心安装接口，采用U型开口结构，两侧耳板上同轴开设铰接通孔，

　　安装时可直接与设备上的销轴类连接件配合，实现铰接式连接，这种连接方式能够补偿设备运行过程中产生的小角度偏摆，避免刚性连接带来的附加载荷损坏传感芯体，同时叉座与杆身的衔接位置做了加厚过渡处理，通过圆弧倒角消除应力集中点，在频繁往复动作的工况下，不会出现衔接处断裂的问题。从安装边界来看，叉座的开口宽度、耳板厚度以及铰接孔的孔径都遵循通用机械铰接接口的尺寸规范，能够直接适配多数自动化设备上的标准安装位，不需要额外加工转接件；杆身的长度设计兼顾了检测行程与安装空间的平衡，既能够覆盖常规的位移检测行程范围，也不会因为杆身过长导致安装时与设备其他部件产生干涉，杆身末端的伸出轴为信号输出或者校准接口，直径小于杆身主体，

　　方便后续接线或者校准操作时的对位。在设计思路上，这款构件优先考虑了工况适应性，叉型连接端的铰接结构允许安装时存在一定的角度偏差，降低了现场安装的对位精度要求，减少装配调试的时间成本；杆身的封闭结构能够为内部敏感元件提供可靠的防护，避免外界的铁屑、冷却液、水汽侵入内部影响检测性能，适合在机床加工工位、自动化装配线、液压执行机构末端这类环境相对复杂的场景中使用。从功能特性来说，这种结构的传感元件能够直接通过端部叉座与运动部件连接，实时跟随运动部件的动作反馈位置或者行程信息，相比外置式的非接触检测方案，直接铰接的连接方式不存在检测间隙，反馈的位置数据精度更高，而且响应速度更快，不会因为光线、粉尘遮挡等外界因素出现检测失效的问题。

　　在实际选型适配时，需要注意确认铰接孔的销轴匹配尺寸，以及杆身的安装空间预留，确保杆身运动过程中不会与周边的管线、结构件产生刮碰，同时叉座耳板的间距要与设备上的连接耳片厚度匹配，保证铰接后没有过大的窜动间隙，避免长期使用后出现磨损松旷影响检测精度。整个构件的几何特征全部采用参数化建模逻辑构建，所有配合面的尺寸公差、形位公差都可以根据实际使用需求进行调整，铰接孔的同轴度、杆身与叉座的垂直度都做了合理的公差设定，既满足加工工艺性，也能保证装配后的动作顺畅度，不会出现卡滞或者偏磨的问题。
