M8规格外六角全牙紧固螺栓结构设计

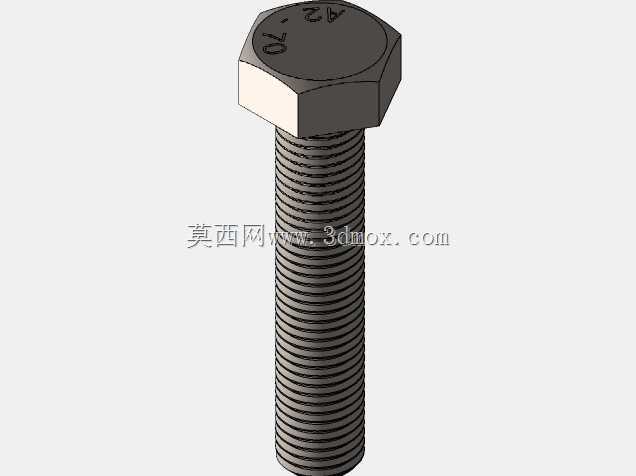

　　在各类机械结构的装配环节里，螺纹紧固件始终是应用覆盖范围最广的基础连接元件，其中外六角头螺栓因为受力性能稳定、装拆操作便捷，几乎出现在从民用设备到重型工业装备的所有装配场景中。这款公称直径8mm、螺杆有效长度40mm的外六角螺栓，适配绝大多数常规厚度的板件叠装、支架固定、零部件定位锁紧需求，不管是小型自动化设备的机架拼接、仪器仪表的内部组件固定，还是普通机电产品的外壳装配、工装夹具的零部件锁紧，都能提供可靠的轴向压紧力。

　　从结构设计逻辑来看，这款螺栓采用标准外六角头部设计，六角对边尺寸严格遵循公制紧固件的通用规范，能够适配常规规格的呆扳手、套筒、活动扳手等通用装拆工具，不需要定制专用工装就能完成装配与拆卸作业，大幅降低现场运维的工具适配成本。头部与螺杆衔接的位置设计有过渡圆角，避免直角衔接带来的应力集中问题，在承受交变载荷或者冲击载荷的时候，能够减少衔接位置的断裂风险，提升紧固件的疲劳寿命。螺杆部分采用全牙设计，螺纹牙型为标准公制三角粗牙，牙距符合M8规格的通用标准，螺纹表面的牙型轮廓饱满，不管是拧入对应规格的预制螺纹孔，还是配合螺母、平垫、弹垫组成螺纹副，都能保证足够的啮合接触面积，不会出现滑牙、咬合错位的问题。

　　从安装边界的角度考量，这款螺栓的螺杆总长度40mm，在实际选型时需要提前核算被连接件的总叠厚，加上配套垫片、螺母的啮合厚度，预留出2-3个牙距的螺杆伸出长度，既保证螺纹啮合的圈数足够提供可靠的锁紧力，也不会因为螺杆伸出过长造成周边零部件的运动干涉。六角头部的厚度设计兼顾了受力强度与空间占用，头部下端面为平整的承压面，装配时能够和被连接件表面或者垫片表面完全贴合，避免因为承压面倾斜导致的螺杆受附加弯矩，减少长期使用后螺杆弯曲变形的概率。

　　在实际工程应用中，这类螺栓的使用场景非常多元：在小型输送线的型材机架装配中，它可以配合T型螺母完成铝型材横梁与立柱的锁紧；在传感器安装支架的固定场景中，合适的长度能够穿过支架安装孔与设备安装面，配合防松螺母实现传感器位置的可靠固定，避免设备运行振动导致传感器移位影响检测精度；在小型工装夹具的装配中，它可以作为压板的锁紧元件，配合压块完成待加工工件的定位固定。设计这类标准紧固件的三维模型时，需要重点保证螺纹牙型的参数准确性、六角头部的形位公差合理性，尤其是头部承压面与螺杆轴线的垂直度，这个参数直接决定装配后螺栓的受力状态，如果垂直度偏差过大，锁紧后螺杆会承受额外的弯曲应力，在设备长期振动的工况下很容易出现断裂失效。另外螺纹部分的收尾结构也做了合理的退刀处理，避免螺纹末端出现不完整牙型导致的装配卡滞，保证拧入过程顺畅，不会刮伤预制螺纹孔的内牙表面。

　　对于结构设计从业者来说，这类标准件的三维模型不需要每次都从头绘制，准确的参数化模型可以直接调用到装配体中，在设计阶段就能提前校核安装空间，核算螺栓长度是否合适，避免后期生产装配时出现螺栓长度不匹配、头部和周边零件干涉的问题。同时在出工程图的时候，准确的模型也能自动生成正确的物料清单，标注对应的规格参数，减少采购环节的错料风险。这类紧固件虽然是基础标准件，但它的模型精度直接影响整个装配体的设计合理性，哪怕是一个螺纹参数的偏差，都可能导致实际装配时出现螺纹不匹配的问题，耽误整个项目的装配进度。
