伺服电机内花键连接法兰盘结构设计

　　在伺服传动系统的动力传递链路里，这类带内花键的法兰连接件是衔接电机输出端与负载侧的核心转接部件，很多初次接触伺服选型的工程师容易忽略这类转接件的设计细节，往往会在实际装机时出现传动间隙过大、安装同轴度超差、高速运转抖动的问题。从实际应用场景来看，这类零件大多用在伺服电机直驱的分度转台、精密送料机构、机器人关节模组的动力输出端，区别于普通平键连接的法兰，内花键结构的接触齿面更多，能在同等外形尺寸下传递更大的扭矩，同时花键的齿侧配合可以自动补偿少量的安装角度偏差，降低装配时的同轴度调整难度。

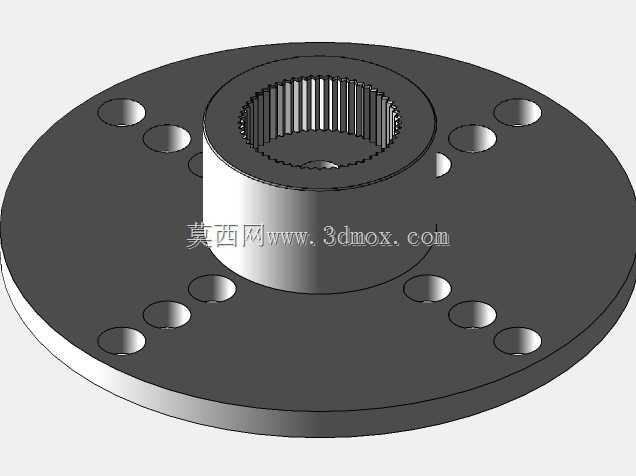

　　设计这类零件的时候，首先要匹配伺服电机输出轴的花键参数，包括模数、齿数、压力角、变位系数还有齿向公差，内花键的小径、大径配合公差要根据传动精度等级选，一般精密伺服场景下选H7/h6的间隙配合，既保证装配顺畅，又不会因为间隙过大产生回程误差。法兰盘的外圆安装面分布的通孔，是用来和负载侧的转盘、摇臂或者传动轮连接的，孔位的分度圆直径要和负载端的安装孔位完全匹配，孔的数量通常根据传递扭矩的大小来定，扭矩越大孔数越多，同时每个安装孔的沉头深度要匹配所用连接螺栓的头部高度，避免螺栓突出法兰面影响安装平面度。

　　从安装边界来看，法兰盘的轴向总高度要严格控制，突出的花键套筒部分长度不能超过电机输出轴的有效配合长度，否则会出现法兰盘顶到电机端盖的问题，导致安装不到位，传动时出现轴向窜动。法兰盘的主体圆盘厚度要根据额定扭矩做强度校核，一般用45号钢或者40Cr材质加工的话，厚度不小于8mm就能满足常规1kW以内伺服电机的扭矩传递需求，如果是更大功率的伺服应用，还要在圆盘和套筒的衔接位置做圆角过渡，避免应力集中导致零件在频繁正反转的工况下出现断裂。

　　实际建模的时候，内花键的齿形不能用简化的直槽代替，要严格按照渐开线齿形生成，否则后续做工程图或者加工编程的时候会出现齿形偏差，导致零件加工完成后和电机轴配合卡滞。法兰盘的两个端面要保证平行度公差在0.02mm以内，安装的时候贴合电机轴肩和负载安装面，才能保证传动的同轴度，减少高速运转时的动不平衡量。另外，这类法兰盘在设计时还要考虑动平衡的需求，圆盘上的安装孔要均匀对称分布，避免因为质量偏心导致伺服电机高速运转时出现振动，影响整个传动系统的定位精度。很多工程师在设计这类转接件时，容易忽略花键部分的有效啮合长度，要是啮合长度过短，齿面的接触应力会过大，频繁启停的工况下很容易出现齿面磨损甚至崩齿的问题，一般有效啮合长度不小于花键大径的1.2倍才能保证足够的接触强度。还有法兰盘上的安装孔，要比连接螺栓的直径大0.2-0.5mm，给装配时的位置调整留出余量，但是间隙也不能过大，否则螺栓受剪的时候会出现额外的剪切应力，降低连接的可靠性。
