开源硬件开发板主控板结构设计

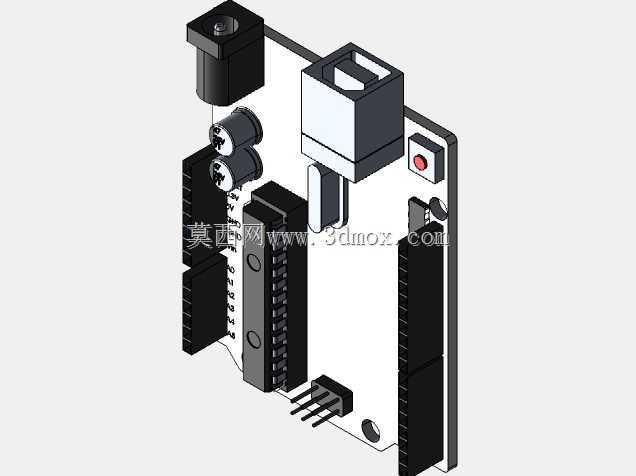

　　这款主控开发板的三维结构设计，核心围绕嵌入式开发场景的实际使用需求展开，在做结构建模前，首先要梳理清楚板载所有元件的排布逻辑与安装干涉边界，毕竟这类开发板常被用于学生课程设计、创客原型验证、小型工业控制样机搭建等场景，既要满足日常插拔接线的操作便利性，也要兼顾堆叠扩展时的空间兼容性。

　　从实际使用场景来看，这类主控板常被固定在亚克力安装底座、设备电控仓内部或者3D打印的定制外壳中，所以建模时首先确定了板基的基准轮廓，所有板载元件的高度都做了精准的尺寸约束：板载的电源接口采用侧插式设计，建模时特意预留了电源插头插拔时的手部操作空间，避免插头接入后和周边的电容元件产生干涉；板侧的排针排母按照标准2.54mm间距排布，每一排针的高度都做了统一约束，既保证扩展模块可以顺畅插接，也避免排针过高导致安装外壳时出现顶壳问题。

　　板上的USB接口采用立式方口设计，建模时特意将接口的定位凸台做了细节还原，这个结构在实际生产中是用来加固接口焊接强度的，避免反复插拔数据线后接口出现松脱；旁边的复位按键采用轻触开关结构，按键帽的突出高度控制在3mm以内，既保证按压时的手感反馈，也避免日常搬运时误触复位。电源输入部分的电解电容按照极性方向排布，电容本体和周边的电源稳压芯片预留了2mm的散热间隙，避免长时间大电流供电时热量堆积影响元件寿命。

　　建模过程中对安装孔位做了重点校验，四个角的安装孔采用标准M3螺丝孔位，孔位周边预留了6mm的沉头空间，既可以使用铜柱支撑堆叠多层扩展板，也可以直接用螺丝固定在安装平面上，孔位的位置精度控制在0.1mm以内，避免实际加工后出现孔位错位无法安装的问题。板载的电源指示灯做了沉台设计，灯光可以垂直向上透出，方便使用者在调试时快速判断供电状态。

　　从结构设计的思路来看，这款开发板没有做多余的异形结构，整体采用规整的矩形轮廓，最大程度降低PCB打样时的板材损耗，所有元件的排布都遵循信号流向逻辑：电源输入接口在板端一侧，经过稳压滤波电路后连接主控芯片，再通过排针将IO口引出到板的两侧，这样的排布可以减少信号走线的长度，降低信号干扰的概率。建模时对每个元件的装配公差都做了预留，接插件和板基之间预留0.2mm的焊接间隙，避免实际焊接时元件无法贴板。

　　在安装边界的考量上，整板的最大外轮廓尺寸控制在常规开发板的通用尺寸范围内，板上最高的元件是电源接口部分，整体高度不超过15mm，这个尺寸可以适配市面上绝大多数通用开发板外壳，不需要使用者单独定制外壳结构。排针的排布位置和市面上主流的扩展板完全兼容，传感器模块、电机驱动模块、通讯模块都可以直接插接使用，不需要额外飞线转接。板上预留的扩展引脚位置都做了空间避让，插接杜邦线时不会和周边元件产生干涉，接线操作时可以清晰看到每个引脚的丝印位置，降低接线错误的概率。

　　做这类电子硬件的三维建模，最容易忽略的就是元件实际高度和操作空间的预留，很多新手建模时只按照元件的 datasheet 尺寸做平面排布，忽略了插头、线材接入后的占用空间，导致实际使用时线材弯折角度过大，或者接插件被周边元件挡住无法完全插入。这款模型在建模时就把所有接插件的插接深度、线材弯折半径都做了模拟验证，比如电源插头接入后，线材可以自然向下弯折，不会顶到安装平面；USB数据线接入后，接头部分不会和板边的安装铜柱产生干涉。

　　对于结构设计从业者来说，这类主控板的模型可以直接用于设备电控部分的装配校验，在做整机结构设计时，把这个模型导入装配体中，就可以提前规划电控仓的空间大小、接线口的位置、安装固定的方式，避免后期打样后出现电控元件装不进去、接线空间不足的问题。对于嵌入式开发的从业者来说，精准的三维模型可以用来定制专用的固定支架、外壳结构，根据实际项目的安装需求调整固定方式，不用反复测量板卡尺寸。
