伺服电机配套安装式传感检测组件

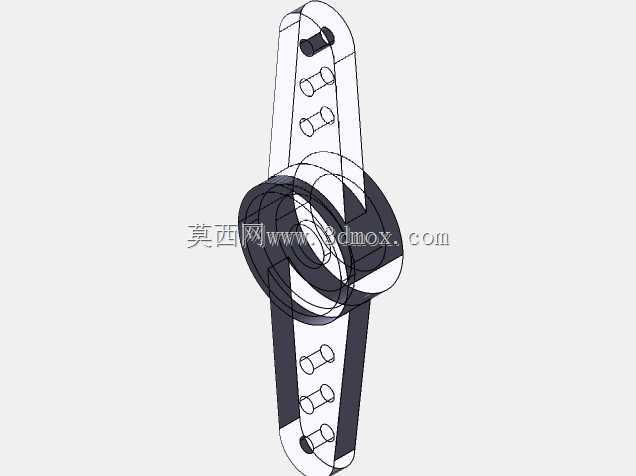

　　在自动化产线的伺服传动点位上，这类配套传感组件的作用往往容易被初入行业的结构工程师忽略，很多人做方案时只盯着电机扭矩、转速参数选型，最后装机才发现位置反馈、原点校准的检测件装不上，要么干涉传动带轮，要么检测距离偏差导致信号丢步。这套组件的结构设计完全贴合伺服电机输出端的安装空间，主体采用对称式长条形安装臂搭配环形同轴基座的结构，环形基座的内孔尺寸严格匹配常用伺服电机输出轴端的轴承位外径，安装时可以直接套在电机端盖的定位止口上，不需要额外做转接板，能省掉不少现场配做安装件的麻烦。

　　长条形安装臂上预留了多组等距排布的安装孔位，孔位的中心距按照工业常用的M3、M4紧固件标准设计，既可以用来固定光电式、霍尔式不同类型的传感检测头，也能根据实际检测需求调整检测头的伸出长度，不管是检测电机输出轴的原点位置，还是配套传动轮做转速脉冲采集，都能通过调整安装臂上的固定位置找到合适的检测间隙，避免出现检测距离过近碰擦转动件、距离过远信号弱触发误判的问题。从实际应用场景来看，这类组件在非标自动化设备的伺服进给轴、包装机械的牵引辊伺服驱动位、电子制造设备的精密位移轴上都有大量使用，很多设备原厂的标配传感支架往往只适配自家特定型号的电机，遇到设备改造、电机替换的场景，就需要重新设计适配的安装结构，这套组件的环形基座做了一定范围的尺寸兼容设计，能适配同机座号下不同品牌的伺服电机安装端，不需要重新测绘建模就能直接套用。

　　设计思路上没有采用复杂的一体铸造结构，而是用安装臂与环形基座分体拼接的形式，两个长安装臂分别固定在环形基座的对侧位置，这种结构一方面能降低加工难度，常规的CNC铣削就能完成零件加工，不需要开模做压铸，小批量制作时成本更低；另一方面对称式的结构能平衡转动时的附加惯量，不会因为单侧装了支架导致电机高速运转时出现额外的振动，很多工程师自己临时做的支架往往只考虑单侧固定检测头，忽略了动平衡问题，电机跑到额定转速时支架容易出现共振，连带着检测信号出现波动，这套对称结构刚好规避了这个问题。

　　安装边界方面，环形基座的轴向厚度控制在较薄的尺寸范围内，套在电机端盖上不会额外占用过多的轴向安装空间，对于那些安装空间局促、电机输出端直接连联轴器的紧凑传动结构，也不会和联轴器产生干涉；安装臂的长度设计也做了实际工况的考量，伸出长度既满足检测头调整位置的行程需求，也不会因为过长导致刚性不足，设备运行时出现支架抖动的问题，臂身的截面做了加厚处理，即使在有一定振动的冲压配套自动化设备上使用，也能保证检测头的位置稳定性，不会因为长期振动出现固定螺丝松动、检测位置偏移的情况。

　　从功能特性来说，这套组件除了固定传感检测头的基础作用，环形基座上还预留了穿线缺口，传感器的连接线可以顺着缺口沿着安装臂排布，用扎带固定在臂身的预留孔位上，避免走线散乱和转动的轴类零件产生刮擦，很多临时搭建的测试台架上，传感器走线往往随意搭在设备上，时间长了线皮被磨破导致信号短路的故障时有发生，这种集成走线位的设计能大幅降低这类现场故障的概率。另外，安装臂上的孔位同时兼容沉头螺丝和圆柱头螺丝的安装，不管是用常规的内六角圆柱头螺丝固定，还是需要沉头安装保证表面平整不干涉周边零件，都能直接适配，不需要二次扩孔或者沉孔加工，对于现场快速改机的场景非常友好。

　　在做三维建模的时候，这套结构的配合公差也做了合理的设定，环形基座和电机端止口的配合采用间隙配合，安装时不需要敲击就能轻松套入，同时配合间隙控制在合理范围内，不会出现安装后偏心的问题，保证检测头和转动检测件的同轴度；安装臂上的固定孔位公差按照通用安装孔标准设定，紧固件穿过时不会出现卡滞，也不会因为孔位间隙过大导致固定后出现位置歪斜。很多刚接触机械设计的人员做这类安装支架时，要么把配合公差设得过紧，现场安装装不上去只能锉修，要么公差放得过大，装完之后支架歪扭，检测位置怎么调都不准，这套结构的公差设定完全贴合实际装配需求，能直接导出工程图用于加工生产。
