印制板式雨量检测传感模块结构设计

　　做气象监测站、智慧农业墒情系统、户外安防设备的结构选型时，这类印制板式雨量传感模块是绕不开的基础检测部件，和翻斗式、光学式雨量计的定位完全不同，它主打低成本、低功耗、易集成的分布式部署场景，不需要复杂的机械传动结构，靠裸露的印制板覆铜走线完成雨量存在与量级的检测，在小型户外物联网节点里的应用占比非常高。

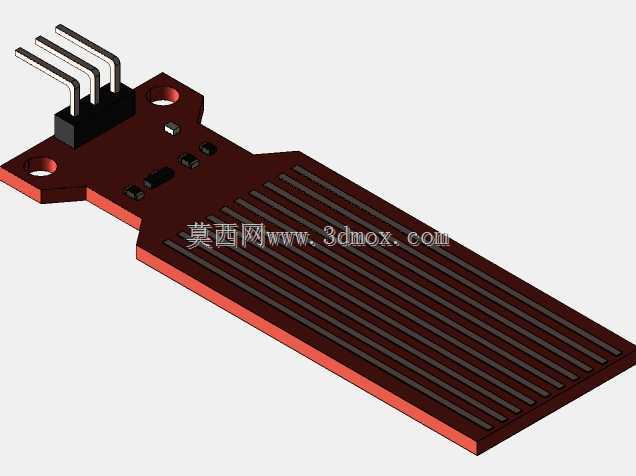

　　从结构设计逻辑来看，这个模块采用了一体化PCB基材承载的方案，没有额外的外壳封装，整体为长条形扁平结构，感应区域是平行排布的多组覆铜叉指电极，两组电极交错排列且保持固定的安全间距，当雨水落在感应区域表面时，水的导电特性会让原本开路的电极之间形成导通回路，后端电路通过检测极间的电阻变化，就能判断是否有降雨，同时根据导通的电极覆盖范围、导通电阻的数值变化，还能粗略判断降雨的量级大小，区分无雨、小雨、中雨的不同状态，满足基础的降雨触发类检测需求。

　　安装结构的设计完全贴合嵌入式集成的需求，模块靠近接插端的位置预留了两个对称的圆形安装孔，孔位边缘做了覆铜加固处理，既可以用M3规格的螺丝直接固定在设备壳体的内部安装柱上，也能配合尼龙隔离柱做悬空安装，避免模块背面和设备金属壳体接触造成短路。安装孔的中心距做了标准化设计，和市面上主流的温湿度模块、光敏模块的安装孔位兼容，在做集成设备的结构排布时，不需要重新调整安装柱的位置，能直接替换同安装尺寸的其他环境传感模块，减少结构改模的成本。模块整体厚度只有1.6mm，和常规PCB板材厚度一致，在设备内部占用的安装空间极小，感应区域的长度占整体长度的三分之二左右，足够的感应面积能保证雨水落在表面时的检测灵敏度，不会因为少量溅水就出现误触发，也不会因为雨量稍大就快速饱和失去检测能力。

　　接插端采用了弯针排针的引出方式，三根插针分别对应电源、信号输出、接地引脚，排针弯折角度为90度，插针朝向和模块板面垂直，安装时排针可以直接插在主控板的卧式排母上，不需要额外飞线连接，既减少了接线的工作量，也能避免飞线在户外设备长期震动环境下出现松脱的问题。排针根部做了黑色塑胶基座加固，插针的长度足够穿过常规厚度的主控板，焊接或者插接时都有足够的连接余量，不会出现插接过浅导致接触不良的情况。模块板面的信号处理区域排布了贴片式的电阻、电容、状态指示灯元件，所有元件都布置在感应区域之外的板段，不会遮挡感应电极的表面，状态指示灯的位置靠近安装端，设备调试时不用拆开整体外壳，就能通过指示灯的亮灭判断模块是否正常工作，降低现场调试的难度。

　　实际应用中，这类模块通常会以一定的倾斜角度安装在设备外壳的通风防雨位置，倾斜角度一般控制在15度到30度之间，保证落在感应面上的雨水能顺着平行电极的方向自然流下，不会在板面长期积水造成持续误判，也能避免灰尘长期堆积在电极缝隙里影响检测精度。和其他类型的雨量检测部件相比，这个模块没有活动机械部件，不存在长期使用后的机械磨损、卡滞问题，工作时的功耗只有毫安级，用电池供电的物联网节点也能实现长期续航，非常适合部署在农田、户外机柜、景区环境监测点这类不方便频繁维护的场景。结构设计时特意将感应电极的走线做了加宽处理，覆铜厚度满足户外长期使用的抗腐蚀要求，即使长期暴露在户外淋水、落灰的环境里，也不会因为电极腐蚀过快导致检测失效，板面的阻焊层只覆盖了非感应区域的电路部分，感应区域的覆铜表面做了抗氧化处理，兼顾导电性能和抗老化能力。

　　做三维建模的时候，这个模块的结构细节还原要重点关注几个部分：一是叉指电极的间距和宽度要和实际产品一致，不能出现电极间距过小导致模型和实物安装边界不符的问题；二是安装孔的位置精度要控制在0.1mm以内，保证和标准安装柱的配合精度；三是弯针排针的弯折半径和伸出长度要符合实际接插件的尺寸，避免集成装配时出现排针对位不准、无法插接的问题；四是板面贴片元件的高度要准确还原，避免模块和周边结构件出现干涉。这类模块虽然结构简单，但是在分布式环境监测设备里的作用非常关键，结构设计的合理性直接影响整个设备的检测可靠性和长期使用稳定性，建模时不能因为结构简单就忽略细节尺寸的还原，否则在做整机装配验证时很容易出现安装干涉、接插错位的问题。
