外六角全牙螺栓标准紧固件三维结构

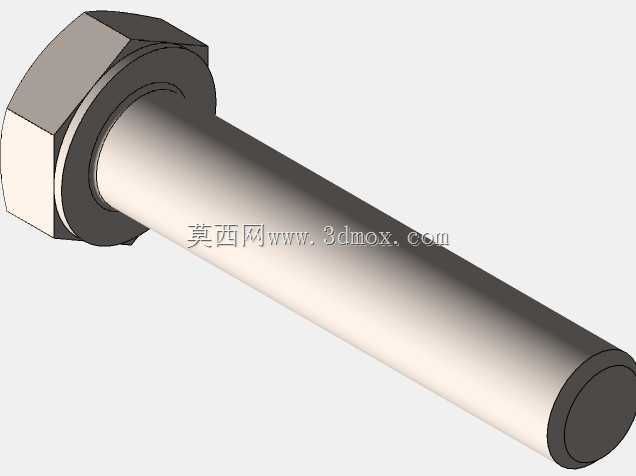

　　在各类机械装配、工装夹具搭建、工业设备运维场景里，螺纹紧固件是绕不开的基础连接元件，这款外六角螺栓的三维建模，完全贴合实际生产中常用的六角头螺钉的结构特征，可直接用于装配仿真、干涉检查、BOM清单统计等结构设计环节。从实际使用场景来看，这类六角螺钉覆盖的工况极广，小到电子设备的壳体拼接、传感器安装支架固定，大到机床防护门装配、自动化线体的型材框架锁附，只要是需要可拆卸紧固、且对连接强度有一定要求的部位，都能见到这类零件的身影。不同于内六角螺钉需要沉头孔预留安装空间，外六角的结构设计允许使用开口扳手、套筒、活动扳手等多种通用工具进行锁紧操作，在设备外部、操作空间开阔的安装位，装配效率会更高，后期维护拆卸也更方便，哪怕螺头出现轻微滑牙，也能通过管钳、锉边等应急方式完成拆卸，适配现场复杂的运维条件。

　　建模过程中，首先要明确六角头的对边、对角尺寸公差，这部分直接关系到扳手的适配性，实际生产里不同强度等级的六角头，头部厚度也有对应标准，建模时不能随意缩放比例，否则装配仿真时会出现扳手卡滞、头部干涉的问题。螺杆部分的螺纹收尾、退刀槽结构也做了还原，很多新手建模时容易忽略螺纹末端的不完整牙型，实际装配中这部分结构直接影响螺钉的拧入深度，要是把全段螺纹都做成完整牙型，模拟装配时会出现螺纹配合长度计算错误，导致两个被连接件的间隙仿真结果失真。螺杆末端的倒角也做了准确还原，这个小结构的作用是让螺钉能顺利对准螺纹孔，避免拧入时刮伤内螺纹的首牙，在自动化装配的场景里，这个倒角的角度和尺寸还会影响机械手自动上料的对位成功率，倒角过小容易卡料，过大则会减少有效螺纹啮合长度。

　　从安装边界来看，这款螺钉的六角头下方带有一体式平垫结构？不对，仔细看模型结构，是六角头直接衔接光杆段？哦不对，模型里六角头和螺杆衔接处有清晰的轴肩过渡，这个轴肩的直径比螺纹大径略大，装配时这个面会直接压在被连接件的表面，起到承压的作用，建模时这个承压面的平面度特征也做了体现，要是这个面存在倾斜或者凹凸，锁紧时会导致螺钉受力偏载，长期受振动的工况下容易出现松脱。螺杆的光杆段和螺纹段的同轴度，也是建模时重点控制的形位特征，实际加工中这部分的同轴度误差会直接影响装配后的剪切强度，要是同轴度超差，螺钉承受横向载荷时会出现应力集中，容易在轴肩位置发生断裂。

　　在做整机装配仿真的时候，这类标准件的模型精度直接影响整体的仿真准确率，比如做设备的振动仿真时，螺钉的预紧力加载需要准确的螺钉受力截面参数，要是螺杆直径建模错误，预紧力的计算结果就会出现偏差，最终导致整个仿真结果不可信。另外在做管线布置、外围护板设计的时候，六角头的外接圆尺寸是重要的安装避让参考，要是没考虑六角头的最大回转半径，设计的护板开孔过小，后期装配时扳手根本没有操作空间，只能临时扩孔，影响装配效率和外观一致性。

　　不同于定制化的特殊紧固件，这类通用六角螺钉的结构完全遵循通用紧固件的尺寸规范，建模时所有的尺寸比例都和实物一致，不管是用来做教学演示、装配练习，还是直接导入到整机模型里做配套设计，都能直接使用，不需要再反复调整尺寸比例。很多设计新人在做整机模型时，随便找个螺钉模型缩放尺寸就用，最后出工程图的时候发现螺钉长度、头部尺寸和实际采购的标准件对不上，导致生产装配时出现孔位不对、螺钉过长顶到内部元件的问题，这款模型的结构参数完全匹配常用的公制外六角螺钉规格，能有效避免这类设计失误。在做传感器安装、小型支架固定这类轻载工况时，这类螺钉的强度完全满足使用要求，不需要额外定制特殊紧固件，能大幅降低采购成本和装配复杂度，而且市面上的供货量充足，后期维护替换也很方便，不会出现找不到替换件的问题。
