开口式轴用弹性挡圈紧固限位结构

　　在各类旋转轴系、滑移装配的机械结构中，轴向窜动是影响设备运行精度、零件使用寿命的核心问题之一，这类开口式弹性挡圈正是针对轴类零件轴向限位需求设计的紧凑式紧固零件，相比轴肩、圆螺母、锁紧套等限位结构，它不需要在轴件上加工螺纹、预留大尺寸定位台肩，仅需在轴的对应位置加工一道符合尺寸公差的环形凹槽，即可完成装配，大幅降低轴类零件的加工成本与装配复杂度。从实际应用场景来看，这类挡圈广泛覆盖从小型精密仪器的传动轴、传感器装配轴，到中型减速机的输入输出轴、液压元件的阀芯限位，再到普通民用机电产品的电机轴定位，只要存在轴上零件轴向固定需求、且轴向承载载荷为中等冲击以下的工况，都能见到这类零件的身影，尤其在装配空间受限、无法采用大体积限位结构的紧凑设计中，弹性挡圈几乎是不可替代的选型方案。

　　从功能特性来看，这类开口挡圈依靠自身的弹性形变实现装拆：装配时通过卡簧钳夹持挡圈端部的两个工艺孔，将挡圈开口撑大至略大于轴径后，即可套入轴上的对应环槽位置，撤去外力后挡圈依靠自身弹性回弹，内圈完全卡入环槽内部，露出环槽的外圈部分即可挡住轴上配套的轴承、齿轮、套筒等零件，实现轴向位置的限定；拆卸时同样用卡簧钳撑开开口，即可将挡圈从环槽中取出，整个装拆过程不需要额外的工装配合，也不会对轴件表面造成额外损伤，可满足设备维护、零件更换时的反复装拆需求。需要注意的是，这类挡圈的轴向承载能力与自身厚度、材料硬度、环槽的加工公差直接相关，选型时需要匹配轴径对应的标准挡圈规格，同时确保环槽的深度、宽度、槽口圆角符合设计要求，避免挡圈在受轴向冲击时从槽内脱出，造成轴上零件窜动引发设备故障。

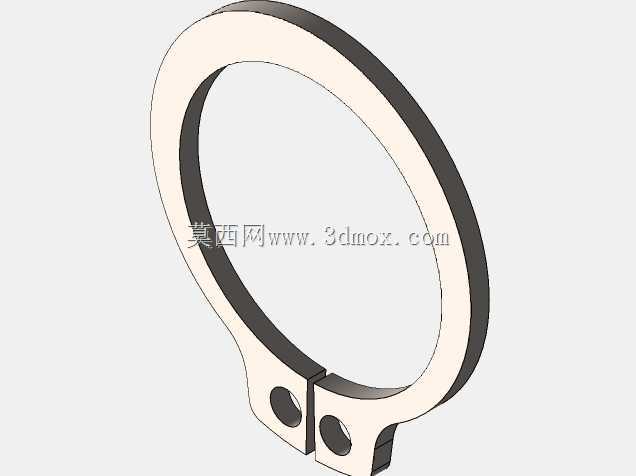

　　从设计思路来看，这款挡圈采用了经典的C型开口结构，整体为等厚度环形冲压件，开口处的两个凸耳上预留的圆形工艺孔，是专门为卡簧钳的钳头匹配设计的，确保装拆时钳头能稳定施力，不会打滑划伤挡圈表面；挡圈的截面为矩形，与环槽的接触面积更大，相比圆形截面的挡圈能承受更大的轴向载荷，同时挡圈的内外圈边缘都做了微小的倒角处理，一方面避免装配时锋利的边缘划伤轴件或配套零件的表面，另一方面也能减少挡圈与被限位零件端面的摩擦阻力，避免轴件旋转时挡圈随轴转动刮蹭零件端面。在尺寸设计上，挡圈的自由状态下内径略小于配套轴的环槽底径，确保回弹后能紧密贴合环槽底部，不会出现径向晃动；挡圈的外径略大于被限位零件的内孔直径，确保能完全挡住零件的端面，不会出现挡圈从零件内孔中穿出的失效情况；开口处的间隙尺寸经过反复校核，既保证装配时能顺利撑大到轴径尺寸，又不会因为间隙过大导致挡圈回弹后夹紧力不足。

　　在安装边界方面，设计选型时需要重点关注几个核心尺寸：首先是轴径对应的环槽尺寸，环槽的直径公差需要控制在对应标准的h12精度范围内，槽宽需要与挡圈厚度匹配，间隙控制在0.1mm以内，避免挡圈在槽内出现轴向窜动；其次是挡圈安装位置的周边空间，需要预留足够的卡簧钳操作空间，通常在挡圈装配位置的轴向外围，需要预留至少1.5倍挡圈外径的操作空间，确保装拆时卡簧钳能顺利开合，不会被周边的其他零件干涉；另外，挡圈的安装方向也有讲究，对于承受单向轴向载荷的工况，需要将挡圈的承力面朝向载荷作用方向，确保轴向力能均匀传递到挡圈的整个环形端面，避免局部受力过大导致挡圈变形；对于有双向冲击载荷的工况，则需要在零件的两侧都安装挡圈，实现双向限位，同时要核算两侧挡圈的总承载能力是否满足工况的冲击载荷要求，必要时可以选择加厚型的挡圈规格，或者搭配止推垫片共同使用，分散挡圈端面的承压应力。

　　在实际建模过程中，这类零件的建模逻辑也需要贴合加工工艺：首先绘制环形的基础轮廓，绘制开口处的凸耳与工艺孔草图，通过拉伸命令生成等厚度的实体，之后对边缘的倒角进行处理，最后添加材料的弹性属性，模拟装配时的形变过程，验证挡圈在最大撑开量下的应力是否在材料的弹性极限范围内，避免装配时出现塑性变形导致挡圈失效。建模时需要特别注意两个工艺孔的中心距尺寸，这个尺寸直接决定了卡簧钳能否顺利插入施力，中心距过小会导致卡簧钳无法插入，中心距过大则会导致装拆时钳头打滑，必须严格对应标准件的尺寸参数进行绘制，同时挡圈的开口间隙尺寸也要根据轴径大小匹配，小轴径的挡圈开口间隙更小，大轴径的挡圈开口间隙相应增大，确保装配时的形变量在合理范围内。
