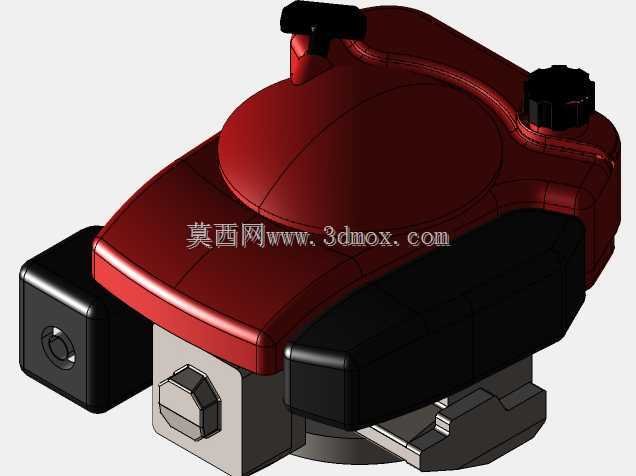

本田GXV160通用小型汽油动力装置结构

　　这款单缸四冲程通用汽油机，是小型动力设备领域应用极广的动力输出单元，日常在草坪修剪机、高压清洗机、小型耕耘机、便携发电机组这类需要紧凑动力源的设备上，都能见到同结构机型的身影。从结构设计来看，整机采用顶置气门布局，相比侧置气门结构，能在同等排量下获得更高的燃烧效率，输出扭矩曲线更平缓，在中低转速区间就能输出足够的作业扭矩，匹配园林作业、小型农机这类负载波动较大的工况时，不会因为突然的负载提升出现转速骤降甚至熄火的问题。油箱采用上置式一体化设计，直接布置在缸头上方的机体顶部，这种布局一方面可以利用重力实现燃油自流供给，省去额外的燃油输送泵结构，降低整机故障点，另一方面紧凑的布局能大幅压缩整机的横向占用空间，让配套设备的整体布局更灵活。

　　油箱盖带有透气阀结构，能平衡油箱内部与外界的气压差，避免长时间作业后油箱内形成负压导致燃油供给不畅，同时透气阀的防溅结构能在设备倾斜一定角度作业时，减少燃油渗漏的风险。启动装置采用手拉式反冲启动结构，布置在油箱侧上方的位置，启动拉绳的拉出方向与机体安装平面呈合适倾角，操作人员站在配套设备的操作位就能顺畅完成启动动作，启动棘轮的啮合结构做了耐磨处理，多次反复启动也不会出现打齿、啮合失效的问题。空滤器采用低位侧置布局，安装在化油器进气端，壳体为耐油工程塑料材质，内部的纸质滤芯能过滤作业环境中的草屑、粉尘，避免杂质进入气缸造成缸体、活塞环的异常磨损，空滤器的卡扣式端盖设计，不需要额外工具就能快速拆开完成滤芯清理或者更换，

　　适配户外作业缺少工具的维护场景。缸体部分采用铝合金压铸壳体，散热鳍片顺着机体的轮廓一体化铸造成型，鳍片的间距和高度经过匹配计算，在自然风冷的条件下，能保证连续高负荷作业时机体温度维持在合理区间，不会因为过热出现动力衰减、机油碳化的问题。安装底座采用四点式安装凸台结构，凸台上预留的安装孔位尺寸符合通用小型动力的安装规范，能直接适配市面上多数同功率段配套设备的安装机架，安装时只需要在凸台与机架之间加装减震橡胶垫，就能有效抵消活塞往复运动产生的振动，避免振动传递到配套设备的操作部位，提升作业时的操作舒适度。化油器采用膜片式结构，能在设备处于一定倾斜角度的作业状态下，依然维持稳定的燃油供给，不会因为油面倾斜出现混合气过浓或者过稀的问题，

　　适配园林修剪、坡地作业这类设备无法始终保持水平的使用场景。消音器布置在机体排气侧，内部的多级膨胀腔结构能有效降低排气噪音，同时消音器外壳做了隔热防护处理，避免作业人员误触造成烫伤，排气口的朝向经过优化，排出的高温废气不会直吹操作人员或者设备的塑料、橡胶部件，防止部件过早老化。整机的外部覆盖件采用耐候性工程塑料材质，能抵御户外作业时的紫外线照射、泥水飞溅，长时间使用也不会出现壳体脆化、褪色的问题，覆盖件的拼接缝隙做了错位设计，能减少雨水、清洗时的水进入机体内部的电气、化油器部位，提升设备在复杂户外环境下的可靠性。从安装边界来看，整机的重心集中在缸体与曲轴箱的结合位置，配套设备设计安装机架时，只需要将承重结构对应重心位置布置，就能保证设备移动、作业时的稳定性，输出轴的伸出长度、轴径以及键槽尺寸都遵循通用动力的标准尺寸，配套不同的作业负载时，只需要匹配对应的连接法兰或者皮带轮，不需要对输出轴做二次加工，降低配套设计的工作量。在结构细节上，机油加注口和机油尺采用一体化设计，布置在机体侧方的易操作位置，检查机油液位、加注更换机油时不需要挪动设备或者拆除周边覆盖件，日常维护的可达性很强，放油螺塞布置在曲轴箱的最低位置，更换机油时能将箱体内的旧机油完全排空，避免残留的旧机油污染新加入的机油，影响润滑效果。
