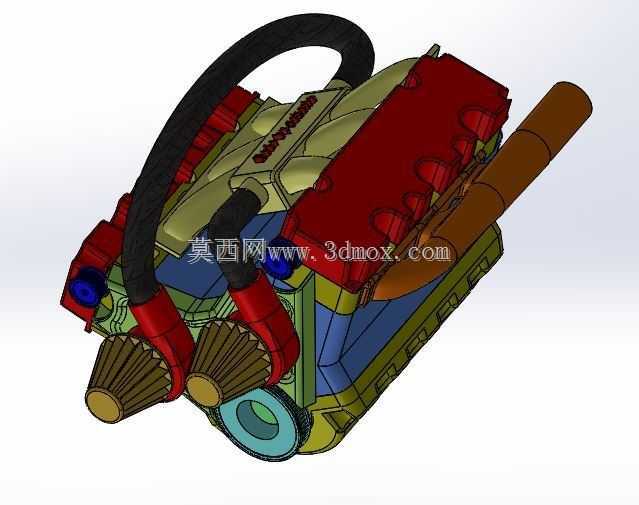

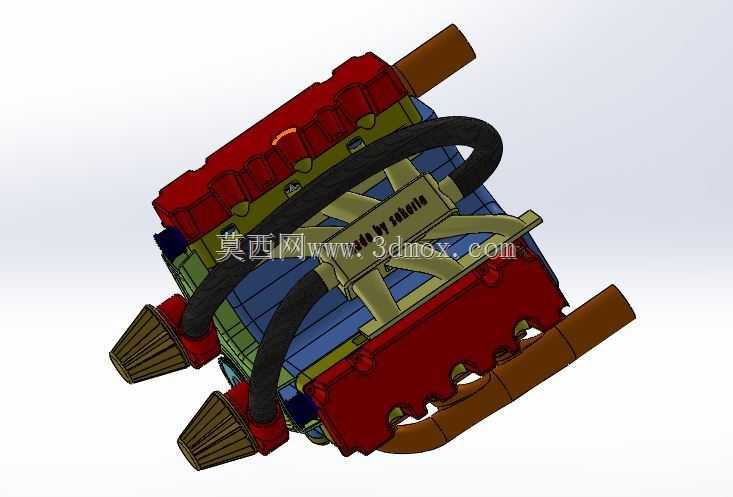

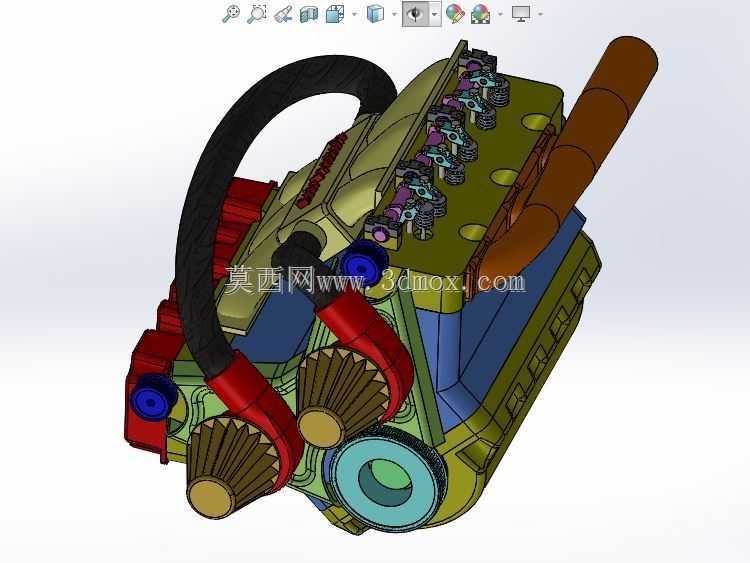

V型多缸内燃发动机结构三维设计

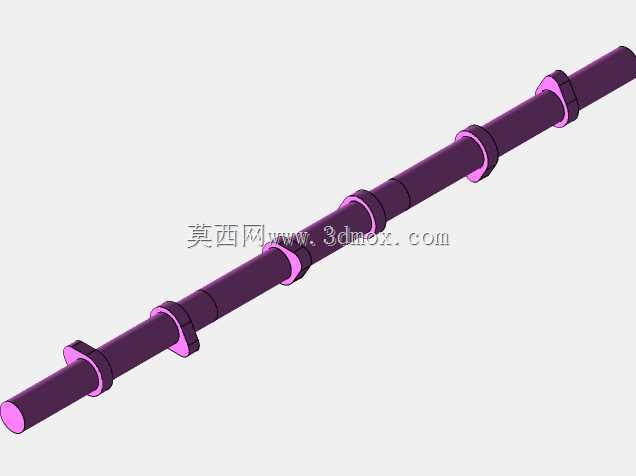

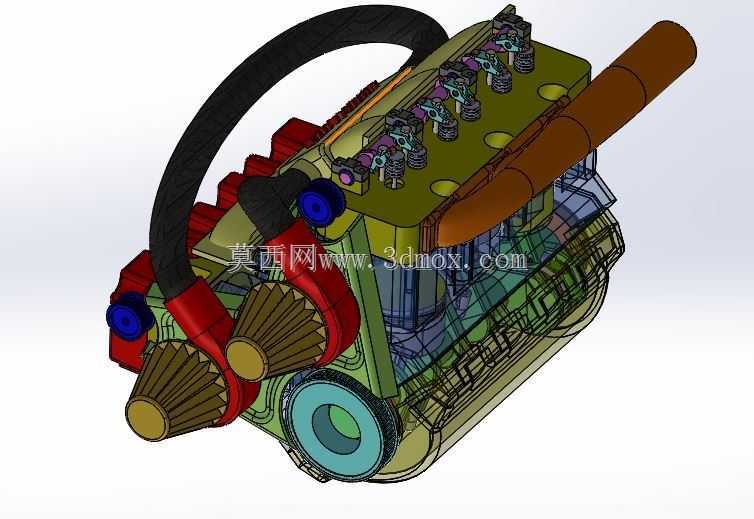

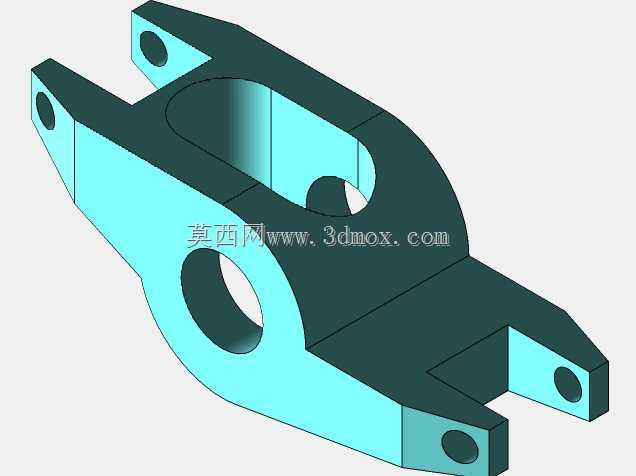

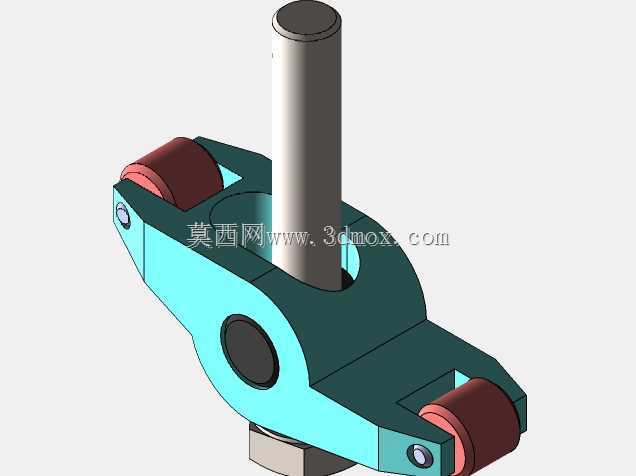

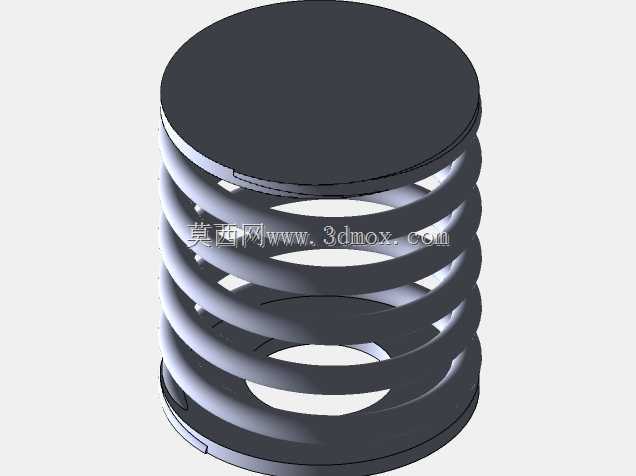

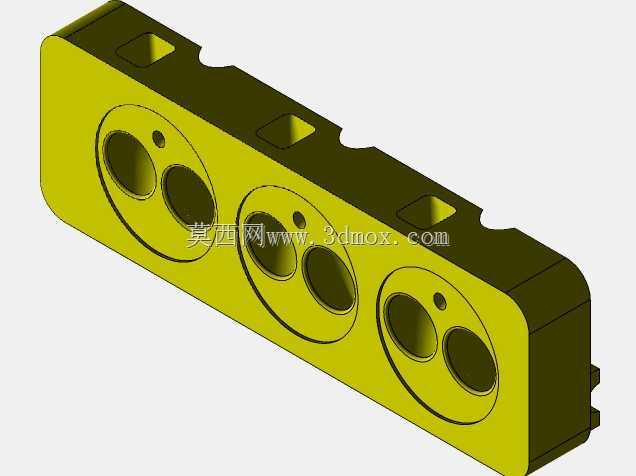

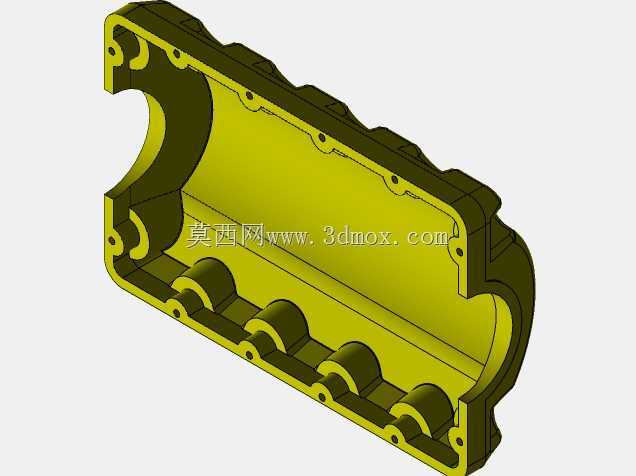

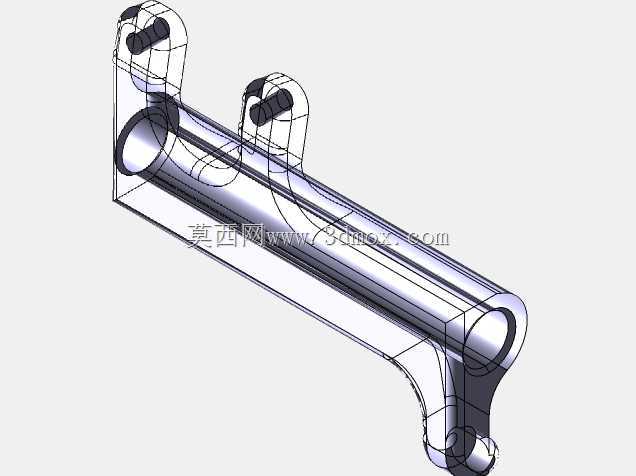

　　这款V型布局的多缸内燃动力装置，主要面向乘用车辆、小型工程作业设备的动力配套场景，可作为非道路移动机械、轻型代步载具的核心动力输出单元，承担将燃油化学能转化为旋转机械能的核心功能，为整套设备的行走、作业执行机构提供稳定扭矩输出。从结构设计逻辑来看，采用V型夹角的缸体排布，能够在同等缸数、排量的前提下大幅缩短动力单元的轴向安装尺寸，降低整机布置时的轴向空间占用，同时平衡往复运动部件的惯性力，降低高转速工况下的整机振动幅值，提升动力输出的平顺性。缸盖部分集成了完整的配气机构，进排气门、气门弹簧、摇臂组件的排布完全匹配V型缸的夹角角度，每列气缸的进排气道走向经过优化，能够降低进排气过程的气流阻力，提升充气效率，保证各缸进气均匀性，

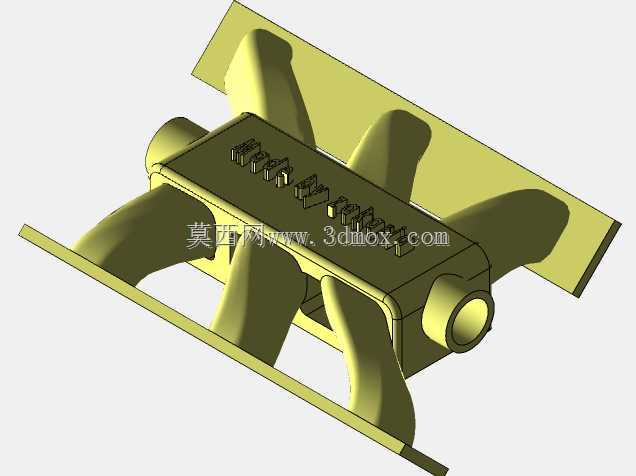

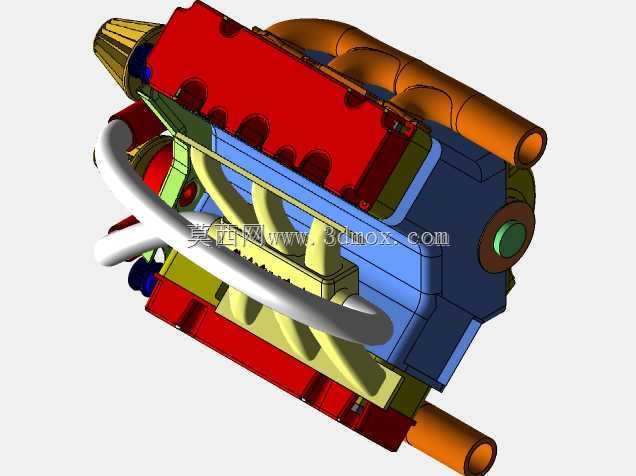

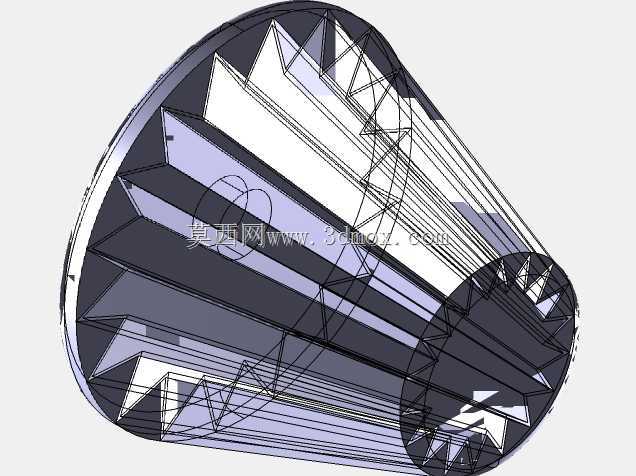

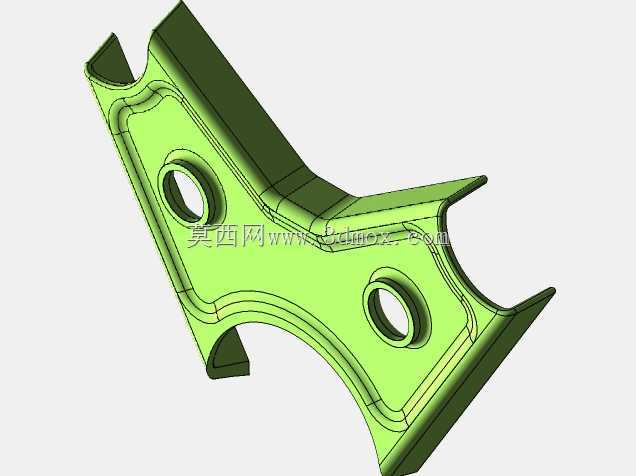

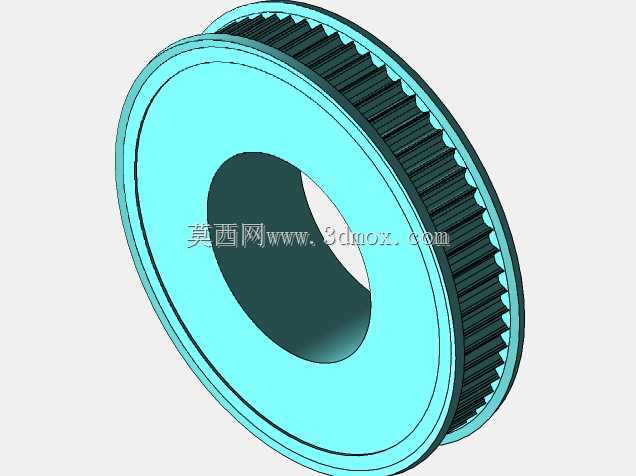

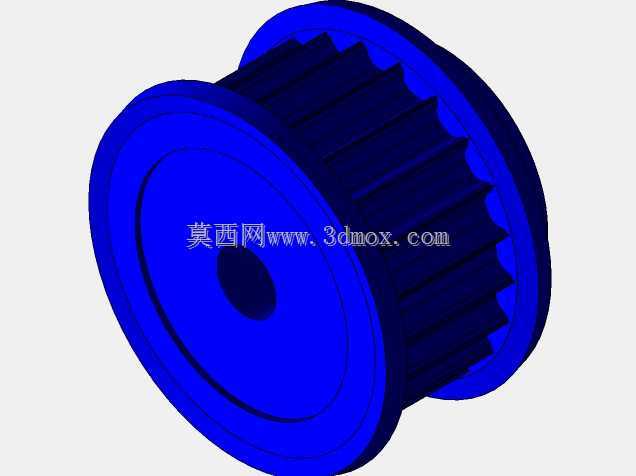

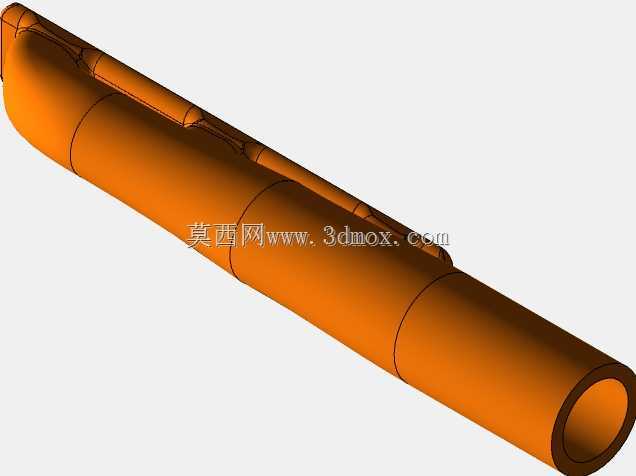

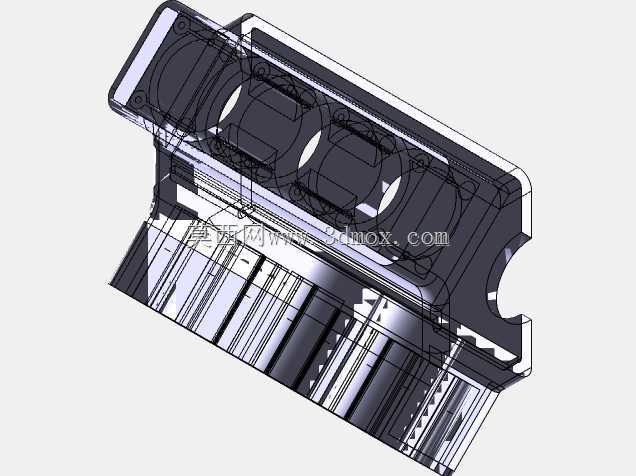

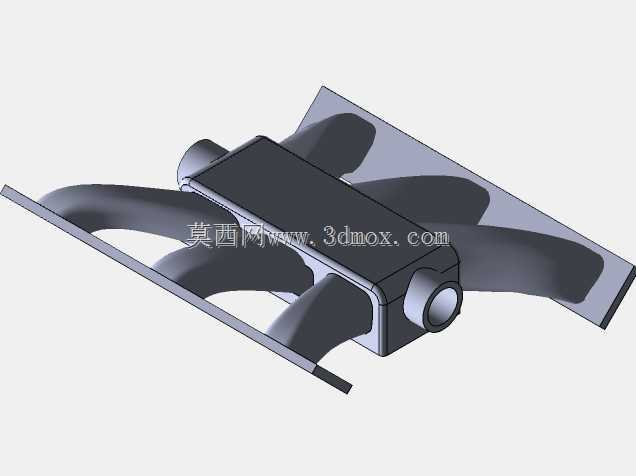

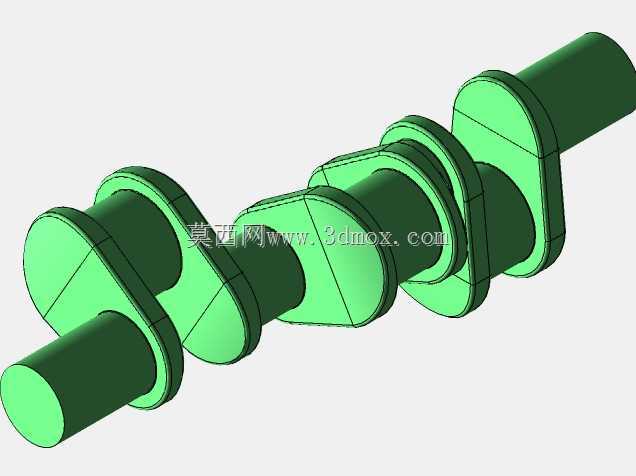

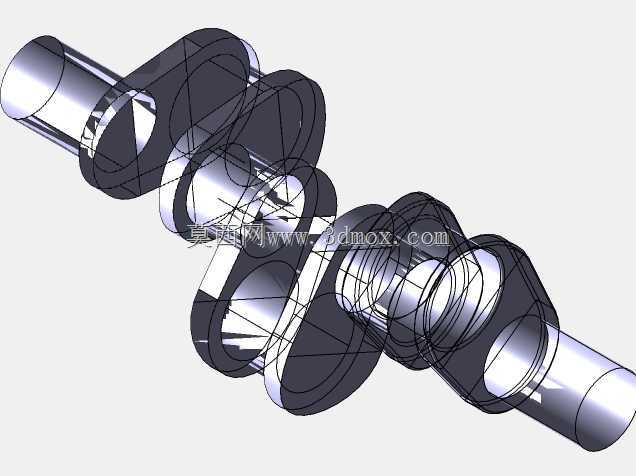

　　避免不同气缸做功偏差导致的动力输出波动。外部的进气管路采用大曲率弯折设计，减少气流急转弯带来的压损，排气歧管采用等长排布思路，让各缸排出的废气能够顺畅汇入排气通路，同时为后续加装排气后处理装置预留了足够的安装接口位置。前端的齿轮传动组负责将曲轴的动力传递给配气机构、冷却系统水泵、润滑系统机油泵等附属部件，齿轮模数、齿形参数经过匹配，保证传动过程的啮合间隙处于合理区间，既避免间隙过大导致的传动冲击噪音，也防止间隙过小带来的运转卡滞、热膨胀咬死问题。从安装边界来看，缸体两侧预留了标准化的整机安装支脚位置，支脚的安装孔位间距、孔径参数匹配通用轻型动力的安装规范，能够直接适配多数现有载具、设备的动力舱安装位，

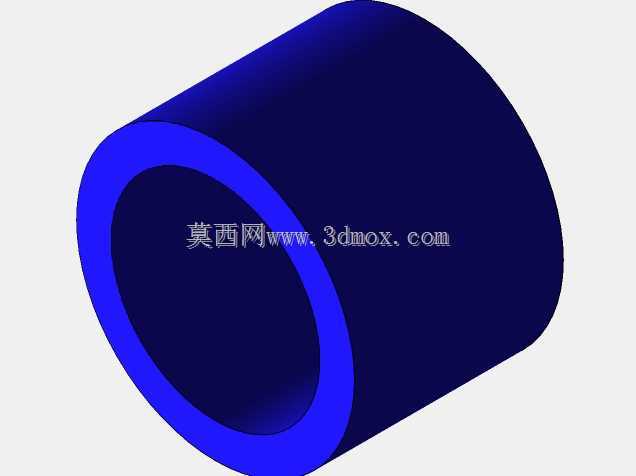

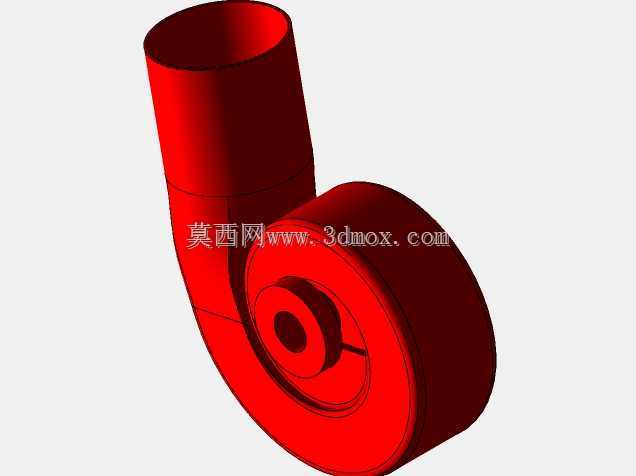

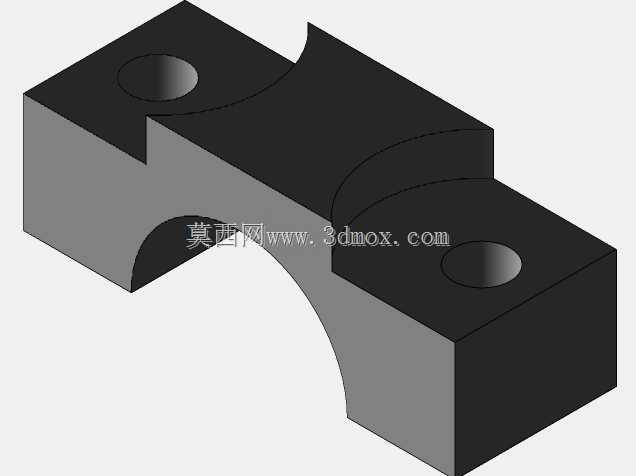

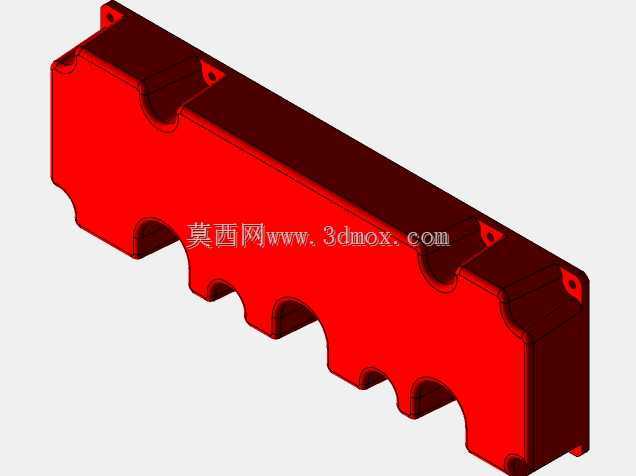

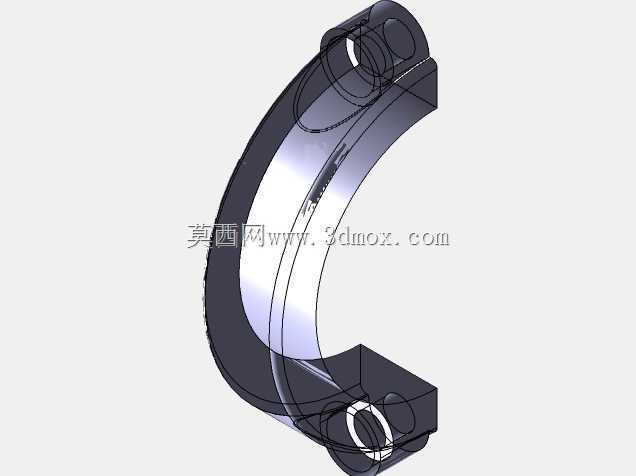

　　不需要对安装基座做大规模改造即可完成换装。油底壳位于缸体下部，其深度、外形尺寸经过校核，保证在整机最大倾斜角度工况下，机油泵吸油口始终能够浸没在机油液面以下，避免倾斜作业时机油抽吸不足导致的运动部件润滑失效。冷却系统的水道在缸体、缸盖内部采用环绕式布置，能够让冷却液充分接触燃烧室、气门座等高热负荷区域，带走做功过程产生的多余热量，保证整机工作温度维持在合理区间，避免热负荷过高导致的部件变形、密封失效。润滑系统采用压力润滑与飞溅润滑结合的方式，主油道布置在缸体V型夹角的中央位置，能够以最短的路径将压力机油输送到各个曲轴轴承、凸轮轴轴承位置，减少机油输送过程的压力损失，保证高转速工况下各摩擦副都能得到充足的机油供给。整机的外部管路、

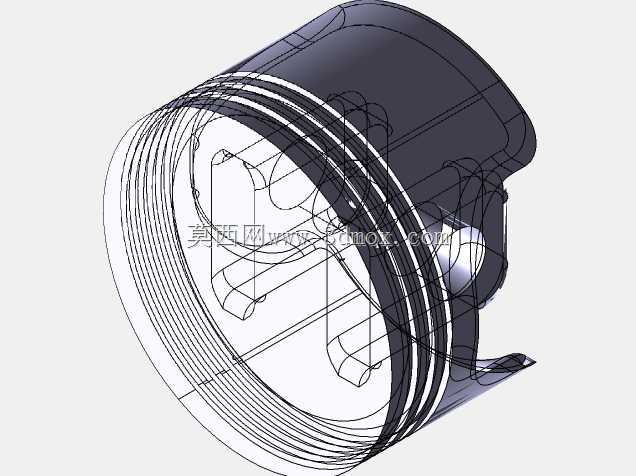

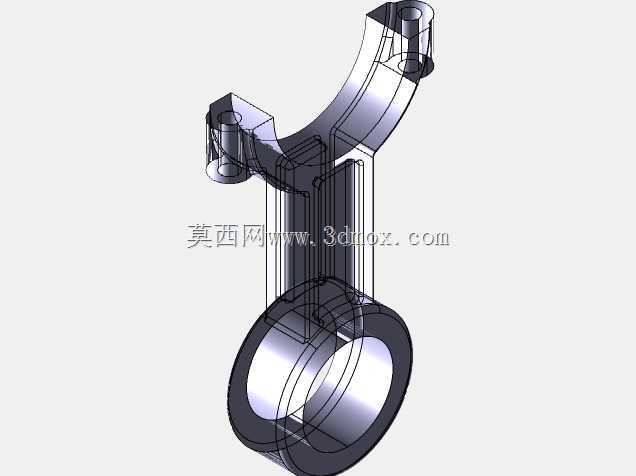

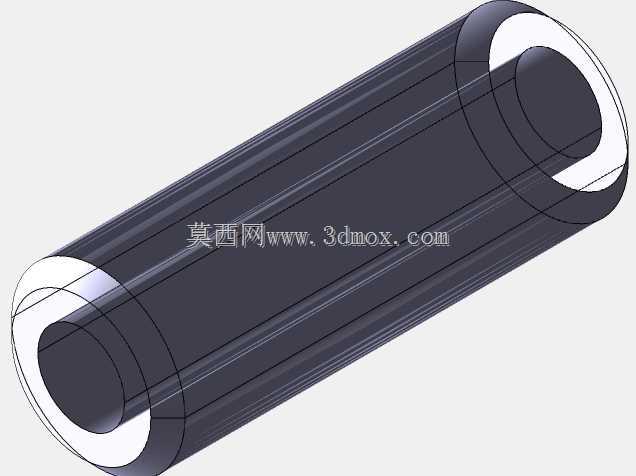

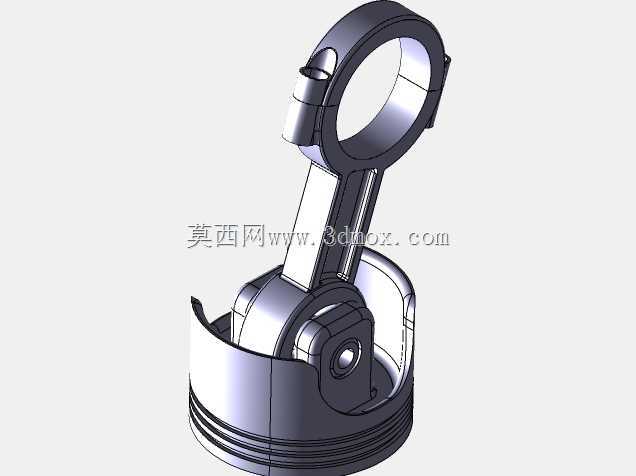

　　线束排布都预留了足够的安全间隙，避免运动部件与固定管路、线束发生运动干涉，同时各易损部件比如火花塞、机油滤清器、燃油滤清器的安装位置都预留了足够的操作空间，方便后续日常维护保养时的拆装操作，不需要将整机从设备上吊出即可完成常规保养作业。在建模过程中，所有运动部件的行程都经过运动仿真校核，活塞在上止点、下止点位置时与缸盖、曲轴平衡块的间隙都处于安全范围，配气机构的气门升程、开启相位与活塞运动轨迹完全匹配，不会出现气门碰撞活塞的致命结构问题。各连接部位的密封结构都做了针对性设计，缸盖与缸体之间的密封面平面度、密封垫的压合量都符合内燃机设计规范，能够有效防止燃烧室漏气、油道漏油、水道漏水的三漏问题，提升整机的运行可靠性。
