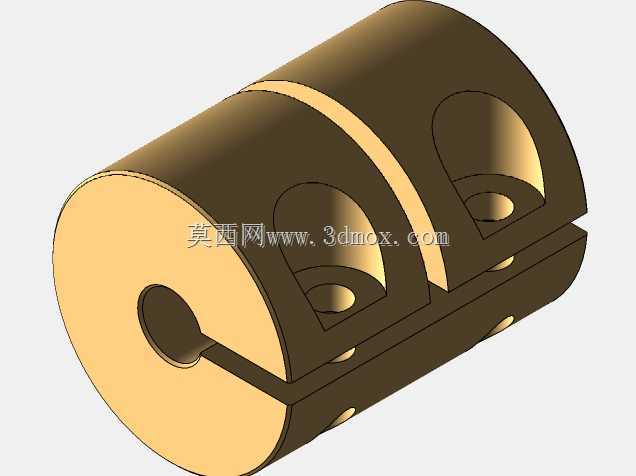

这款对开夹紧式双槽刚性联轴器,主要应用在中小扭矩的精密轴系传动场景中,常见于传感器配套的检测设备、小型自动化输送单元、实验室精密仪器的动力传输环节,用来联接两根同轴线布置的传动轴,补偿两轴之间微小的安装同轴度误差,同时传递旋转扭矩,保证轴系运转的同步性。从结构设计逻辑来看,采用上下对开的分体式筒状结构,相比传统的整体式刚性联轴器,不需要在装配时轴向移动两端的轴件,只需要将上下两个半体扣合在已经定位完成的两根轴端,再拧紧侧面的紧固螺钉即可完成安装,大幅降低了装配难度,尤其适合两端轴已经完成轴承座固定、没有轴向调整空间的安装场景。联轴器主体沿轴向开有一条通长的收缩缝,当侧面的紧固螺钉锁紧时,筒壁会沿收缩缝产生微小的弹性形变,
抱紧内部穿入的轴件,依靠接触面的静摩擦力传递扭矩,相比键联接的方式,不会在轴表面加工键槽造成应力集中,也不会因为键侧间隙产生传动回差,更适合对传动精度有一定要求的传感器配套轴系。沿联轴器筒身轴向分布的两组安装耳座,每组耳座上加工有同轴的螺钉过孔,两组耳座之间留有环形的减重槽,既可以减少整体材料用量降低转动惯量,也能让筒身在夹紧时的形变更加均匀,避免局部应力集中导致的抱紧力不足。中心的轴孔根据适配轴径做公差匹配,安装时需要保证两端轴的插入深度不小于轴径的1.2倍,才能保证足够的抱紧摩擦力矩,避免运转时出现轴与联轴器之间的打滑。安装边界方面,联轴器的最大外圆直径需要和周边的防护结构、机架壁板留出至少2mm的径向间隙,避免运转时出现剐蹭;
轴向长度需要覆盖两端轴的插入段,同时保证两根轴的端面在联轴器内部留有1-3mm的间隙,避免轴受热伸长时出现顶死的情况。侧面的紧固螺钉采用内六角圆柱头设计,安装时需要按照对角交替的顺序逐步拧紧,保证上下半体的结合面间隙均匀,避免出现单边抱紧导致的轴系别劲问题。和弹性联轴器相比,这款刚性结构的联轴器扭转刚度更高,传动时的角向滞后极小,能够精准传递轴的旋转角度,尤其适合和旋转编码器、扭矩传感器这类需要精准采集轴转动参数的元件配套使用,不会因为弹性元件的形变导致检测数据出现偏差。筒身的环形槽除了减重作用外,也可以作为安装时的轴向定位基准,方便装配时快速调整联轴器在轴上的轴向位置,保证两端轴的插入深度一致。在实际选型应用中,
需要根据传递的额定扭矩、适配轴径、轴系允许的最大安装误差来匹配对应规格的产品,当轴系存在较大的径向或者角向偏差时,不适合选用这类刚性联轴器,否则会在轴和轴承上产生额外的附加载荷,缩短轴承和轴件的使用寿命。这类夹紧式刚性联轴器因为没有易损的弹性元件,日常维护量极小,只需要在设备定期检修时检查紧固螺钉的预紧力是否达标,避免因为长期运转的振动导致螺钉松动即可。结构设计时筒壁的厚度经过核算,既保证足够的扭转强度,也预留了合适的夹紧形变余量,壁厚过大会导致夹紧时需要的螺钉锁紧力过大,容易造成螺钉断裂,壁厚过小则会导致整体扭转刚度不足,传递大扭矩时出现形变甚至开裂。耳座位置的螺钉孔中心到筒身外圆的距离经过优化,保证内六角扳手有足够的操作空间,不需要额外拆卸周边的其他零部件就可以完成螺钉的锁紧和拆卸操作,提升后期维护的便利性。
