法兰式编码器安装支撑固定座结构

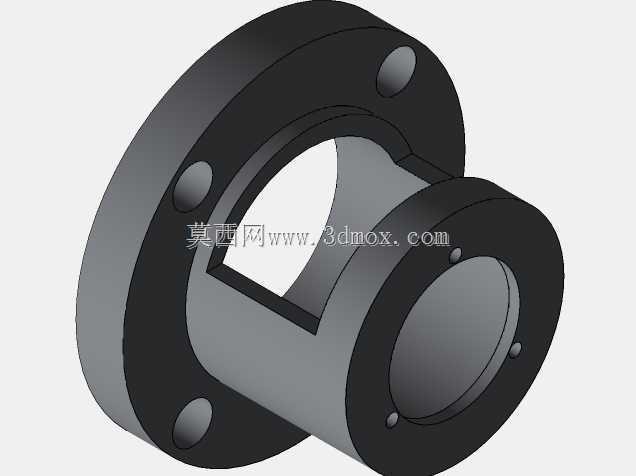

　　在工业传感检测的传动链路里，编码器的安装同轴度、支撑刚性直接决定了位置反馈、转速采集的信号精度，这款支撑结构正是为解决编码器与传动端的对接适配问题设计的。日常在伺服传动工位、自动化输送线的转速检测点、机床进给轴的位置反馈端，经常会遇到编码器本体与设备安装面存在间距、直接安装会导致轴系悬臂过长的问题，长时间运行下轴承受力不均会引发信号抖动、轴承过早磨损，甚至出现编码器轴断裂的故障，这款支撑座就是为了填补安装间隙、强化轴系支撑刚性而设计的转接构件。从结构设计来看，整体采用两端法兰加中间筒体的构型，大直径端的法兰盘上均匀分布了四个沉头安装孔，用于和设备的固定安装面锁紧，沉孔设计可以让螺栓头完全没入法兰端面，不会出现突出的干涉点，

　　安装后法兰端面与设备面完全贴合，保证支撑基准的平面度；小直径端的法兰盘上分布了三个小规格的锁紧孔，用于对接编码器本体的安装法兰，孔位的分度圆尺寸完全匹配常用增量式、绝对值式编码器的安装孔距，不需要额外做转接板就能直接固定。中间的筒体部分做了侧向的开窗设计，这个结构不是单纯的减重考量，实际装配时可以通过这个窗口观察编码器轴与被测轴的对接状态，方便调整联轴器的锁紧位置，后期维护时也能直接观察内部轴系的磨损、积尘情况，不需要完全拆下支撑座就能做初步的故障排查，同时开窗结构也能减少筒体内部的密闭空间，避免设备运行时温差导致内部结露，影响编码器的电路稳定性。筒体的内孔做了阶梯式设计，靠近大法兰端的内孔直径更大，可以容纳联轴器的伸出端，

　　给轴系对接预留足够的空间，不会出现联轴器与筒体内壁刮蹭的问题；靠近小法兰端的内孔直径与编码器的轴伸端外径匹配，装配时可以起到初步的导向作用，让编码器轴与支撑座的同轴度在安装时就得到初步保证，降低后续调整同轴度的工作量。从安装边界来看，大法兰端的外径尺寸覆盖了常规40、60规格编码器的安装法兰尺寸，安装孔的中心距适配常见的设备安装面板开孔，不需要对原有设备面板做额外的扩孔、改孔加工，直接替换原有简易支撑片就能完成升级；筒体的轴向长度经过测算，刚好覆盖编码器轴伸到被测轴端的常规间距，既不会因为长度过短导致联轴器无法完全包覆轴端，也不会因为长度过长增加轴系的悬臂距离，保证轴系运行时的径向跳动量控制在编码器允许的范围内。在实际选型应用时，

　　需要注意支撑座的内孔避让尺寸要匹配所用联轴器的最大外径，法兰端的锁紧螺栓要采用强度等级8.8级以上的内六角螺栓，安装时要先预紧大法兰端的螺栓，调整好同轴度之后再锁紧小法兰端的编码器固定螺栓，最后通过侧窗确认联轴器的锁紧螺钉完全固定在轴的卡槽位置，避免运行时出现轴系打滑丢转的问题。这类支撑结构相比一体式的编码器安装座，适配性更强，只要两端法兰的孔位匹配，就能适配不同品牌、不同分辨率的编码器，不需要针对每款编码器单独设计安装支架，在非标自动化设备的传感安装工位、老旧设备的编码器改造升级场景下，能大幅减少设计加工的工作量，缩短设备的装配调试周期。结构的壁厚设计经过刚性校核，在常规的工业车间振动环境下，不会出现支撑共振的问题，能有效隔绝设备本体的高频振动传递到编码器本体，降低振动对编码器码盘的影响，延长编码器的使用寿命，同时保证信号采集的稳定性。
