内六角沉头M8规格紧固螺栓结构

　　沉头内六角螺栓在工业装配场景中应用覆盖极广，从自动化设备的钣金护板安装、工装夹具的定位面紧固，到小型仪器仪表的外壳拼接、传动组件的端面锁附，都能见到这类紧固件的身影。不同于外六角螺栓需要预留足够的扳手操作空间，沉头结构安装完成后螺栓头部可以完全沉入被连接件的沉孔内，不会在安装面形成凸起，这一特性让它特别适合用在对安装面平面度有要求、或者有滑动配合需求的结构位置，比如直线导轨的侧压块固定、设备操作面板的安装、输送线的护边拼接等场景，避免突出的螺栓头剐蹭操作人员、干涉工件移动或者影响外观平整度。

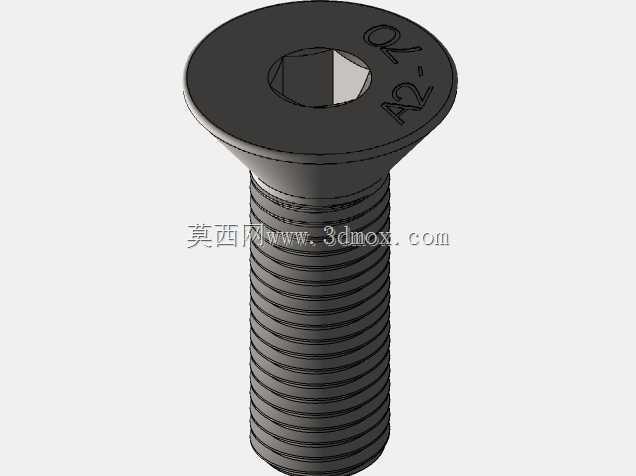

　　这款M8规格的沉头螺栓，公称直径8mm，螺杆有效长度25mm，设计时首先要匹配对应标准的沉孔尺寸：被连接件上需要预先加工直径14mm、深度8mm的锥形沉孔，锥角匹配螺栓头部的90度沉头锥面，保证螺栓锁紧后头部端面与被连接件表面完全齐平，不会出现偏斜或者局部凸起。内六角驱动的设计，让它可以使用标准内六角扳手施加锁紧力矩，相比一字、十字槽的沉头螺钉，内六角的受力接触面积更大，锁紧时不容易出现槽口滑牙的问题，能够承受更大的预紧力，适合需要可靠锁紧、有一定振动工况的装配场景，比如电机端盖的固定、小型泵体的壳体拼接、传感器安装支架的锁附等位置，能有效降低长期运行中螺栓松动的概率。

　　建模过程中，螺纹部分采用真实的三角形牙型结构，牙距匹配M8粗牙螺纹的1.25mm标准牙距，牙型角60度，螺纹收尾处做了合理的退刀过渡，避免应力集中在螺纹末端的截面突变位置。螺栓头部的内六角孔深度按照标准取值，既保证扳手有足够的插入深度传递扭矩，又不会因为孔深过大削弱螺栓头部的结构强度，头部顶面的强度标识区域做了凹陷处理，和实际量产螺栓的表面标识位置一致。头部与螺杆衔接的位置做了微小的圆角过渡，避免热处理和锁紧受力时在衔接位置出现应力断裂，这一细节在实际选型中很容易被忽略，但在承受交变载荷的工况下，圆角过渡的结构能大幅提升螺栓的疲劳寿命。

　　实际选型使用时，需要注意安装边界的匹配：如果是在铝合金、塑料等软质基材上安装，需要配合平垫使用，避免螺栓锁紧时沉头锥面压伤基材表面，导致沉孔塌陷、预紧力不足；如果是在有振动的设备上使用，还可以配合螺纹胶或者防松垫圈，进一步提升连接可靠性。螺杆长度25mm的规格，适合锁紧总厚度在15-20mm区间的叠层连接件，预留足够的螺纹啮合长度，保证螺纹连接的强度符合设计要求，避免因为啮合牙数过少导致螺纹滑牙失效。

　　这类标准紧固件的三维建模，核心是严格匹配通用标准的尺寸公差，保证模型导入装配体后，能够直接用于干涉检查、装配模拟，不需要后续反复调整尺寸。沉头锥面的角度公差、内六角孔的对边尺寸公差、螺纹大径中径的尺寸取值，都要和量产实物的参数保持一致，这样在做虚拟装配的时候，才能准确模拟螺栓装入沉孔后的状态，提前发现沉孔加工深度不足、扳手操作空间不够等设计问题，减少实际加工装配阶段的出错概率。
