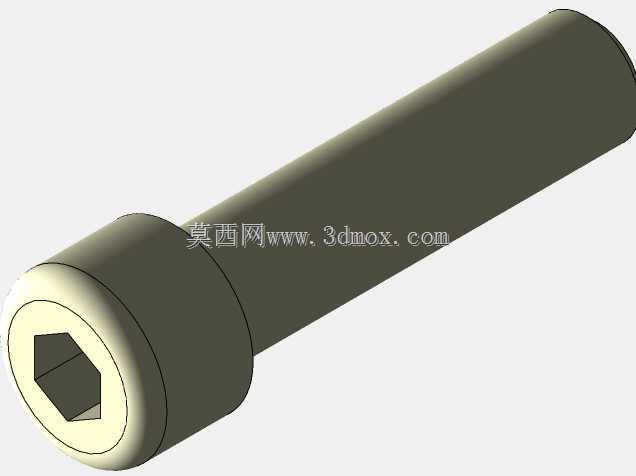

内六角圆柱头螺钉M4规格紧固件结构

　　这款M4规格的内六角圆柱头紧固件，是机械装配领域应用覆盖率极高的基础连接件，日常在仪器仪表内部模组固定、小型自动化设备工装装夹、精密检测治具的零部件拼接场景中随处可见，区别于外六角螺栓需要预留扳手回转空间的安装要求，内六角驱动形式的设计，让它可以适配沉孔式安装位，装配完成后螺钉头部完全没入工件沉孔内部，不会在设备外表面形成凸起干涉，尤其适合对安装后外观平整度、外部轮廓边界有严格要求的紧凑结构场景。从结构设计逻辑来看，圆柱头的头部直径、头部高度都严格匹配对应螺纹规格的通用安装规范，M4螺纹公称直径对应的头部外径控制在7mm左右，头部厚度约4mm，配套的内六角驱动孔对边尺寸为3mm，适配标准3mm内六角扳手施加拧紧力矩，

　　安装时可以通过扳手完全嵌入驱动孔传递扭矩，不会像一字、十字槽螺钉那样容易出现槽口打滑、拧花端头的问题，在需要反复拆装维护的设备工位上，这种驱动形式的耐用性优势非常明显。螺纹部分长度覆盖16mm的有效连接行程，这个长度规格可以适配总叠厚在8-14mm之间的多层工件连接场景，设计时需要提前核算被连接件的通孔直径、沉孔深度与沉孔直径：被连接件的光孔直径通常加工到4.3-4.5mm，保证螺杆可以顺利穿过不会出现卡滞，沉孔直径需要加工到7.5mm左右，深度不小于4.2mm，才能保证螺钉头部完全沉入工件表面以下，不会出现突出。在实际选型应用中，这类紧固件常搭配平垫、弹垫组合使用，平垫可以增大螺钉头部与被连接件的接触面积，

　　降低接触面压避免软质工件表面被压痕损伤，弹垫则可以在振动工况下提供持续的轴向张紧力，降低螺纹连接松脱的风险，在传感器安装、小型仪表壳体拼接这类对连接可靠性有要求但空间受限的场景中，这种规格的螺钉几乎是首选连接件。建模过程中需要重点关注几个细节的还原：一是内六角驱动孔的倒角处理，实际生产中内六角孔入口处会有微小的导入倒角，方便内六角扳手顺利插入，不会出现对位卡滞；二是螺纹首尾的收尾结构，真实螺钉的螺纹起始端有导向锥角，末端有不完全螺纹的退刀收尾，建模时如果忽略这些细节，做装配干涉检查时会出现虚假的干涉报错，影响后续装配仿真的准确性；三是头部与螺杆衔接处的圆角过渡，这个位置是螺钉应力集中的关键区域，合理的圆角设计可以大幅提升螺钉的抗拉、

　　抗剪切疲劳强度，避免装配拧紧时出现头部断裂的失效问题。在不同的应用场景下，这类螺钉会匹配不同的强度等级与表面处理，普通室内设备装配常用4.8级镀锌件，成本低廉且能满足常规的连接强度要求；在有防腐要求的户外设备、潮湿工况设备上，会选用304不锈钢材质的同规格螺钉；而在需要更高连接强度的工装夹具、重载模组连接场景，则会选用12.9级高强度合金钢发黑处理的螺钉，能承受更大的拧紧力矩与动态载荷。做三维结构设计时，提前把这类标准紧固件的模型导入装配体，可以在设计阶段就校验安装空间是否充足，比如预留内六角扳手的操作空间——很多新手设计时只考虑了螺钉本身的安装位，忽略了扳手插入时需要的空间余量，导致实际装配时扳手无法正常伸入，只能临时修改沉孔位置或者更换螺钉规格，拖慢整个项目的加工装配进度。另外在做装配体的工程图导出时，准确的紧固件模型也能自动生成正确的BOM清单，准确统计所需螺钉的规格、数量，避免采购阶段出现规格错配、数量不足的问题。
