编码器配套法兰式安装支撑座结构

　　在工业传感检测与传动反馈场景中，编码器的安装稳定性直接决定了位置、转速检测信号的输出精度，这款支撑结构正是为解决编码器同轴安装、轴向定位的实际工程需求设计。从实际应用场景来看，这类支撑座多用于伺服传动系统、机床进给轴、自动化输送线的转速反馈工位，需要在编码器与被测转轴之间搭建刚性连接过渡结构，避免编码器本体直接承受转轴的径向窜动与轴向载荷，同时保证编码器转轴与被测轴的同轴度公差控制在允许范围内，防止因安装偏心导致的编码器轴承磨损、脉冲信号丢失等问题。

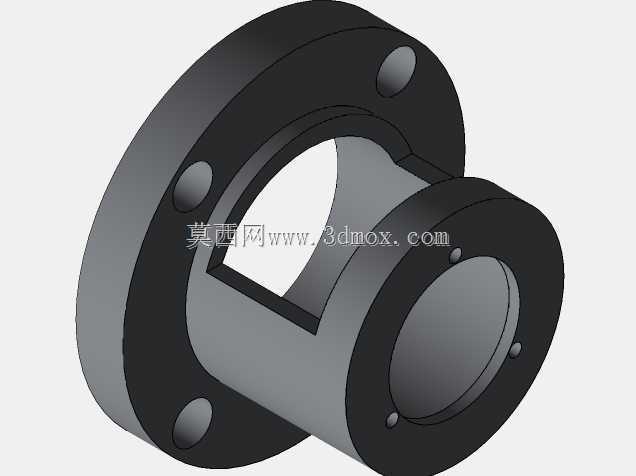

　　从功能特性上看，该结构采用双法兰段的阶梯轴套式设计，大直径法兰端用于和设备安装基面贴合固定，端面上均匀分布的四个沉孔可穿入内六角螺栓实现与安装面板的锁附，沉孔设计能够保证螺栓头完全沉入法兰端面，不会出现凸起干涉编码器安装的情况；小直径法兰端朝向编码器侧，端面上的三个小规格安装孔对应编码器本体的安装定位孔位，可直接将编码器锁附在该端面上，中间的中空腔体用于穿设编码器转轴与被测轴的连接轴套，腔体侧壁开设的方形缺口是为了方便安装时观察联轴器的对接状态，也可用于走线或者预留编码器接线的避让空间，避免线缆在转动过程中与支撑座内壁发生摩擦破损。

　　设计思路上，该结构优先考虑安装的同轴度保证，两个法兰段的外圆与内孔采用一次装夹加工的工艺思路建模，内孔作为基准孔与被测轴侧的轴承位配合，大法兰端面与小法兰端面的平行度、两端法兰内孔与外圆的同轴度都按照IT7级公差设定，能够保证安装后编码器转轴与被测轴的同轴度偏差不超过0.02mm，满足多数增量式、绝对式编码器的安装精度要求。材质选择上默认采用45号钢调质处理的方案建模，兼顾结构刚性与加工成本，若应用在腐蚀环境也可替换为304不锈钢材质，建模时预留了表面发黑处理的厚度余量，避免实际加工后安装尺寸出现偏差。

　　外形尺寸与安装边界方面，大法兰端的外径根据常用的58系列编码器安装尺寸设定，适配市面上多数主流规格的工业编码器安装需求，大法兰厚度设置为12mm，能够提供足够的锁附刚性，避免螺栓锁附时法兰出现形变；小法兰端外径与编码器安装止口尺寸匹配，厚度设置为8mm，刚好容纳编码器安装螺栓的螺纹啮合长度；整体轴向长度根据常规安装空间的预留尺寸设计，不会出现过长导致的安装空间不足，也不会过短导致联轴器对接长度不够的问题。安装基面的贴合面设计有0.8的表面粗糙度要求，保证安装时能够与设备面板完全贴合，不会出现倾斜导致的偏心问题；内孔的尺寸公差按照H7设定，可与配套的滚动轴承外圈过渡配合，支撑座内部可集成一组深沟球轴承，用于承载被测轴的径向载荷，将载荷直接传递到设备安装基面上，完全隔绝径向力对编码器本体的冲击，大幅延长编码器的使用寿命。

　　在实际选型使用时，需要注意该支撑座的安装孔位尺寸与所选编码器的安装孔位是否匹配，若选用特殊规格的编码器，可直接修改小法兰端的孔位位置与直径参数，无需改动整体的支撑结构逻辑；中间的方形缺口尺寸可根据实际接线需求调整大小，只要不破坏法兰的整体刚性即可；支撑座的内孔尺寸也可根据被测轴的直径做适配修改，建模时所有特征都采用参数化关联，修改核心尺寸后其余关联特征会自动更新，能够快速适配不同规格的编码器安装需求，减少重复建模的工作量。
