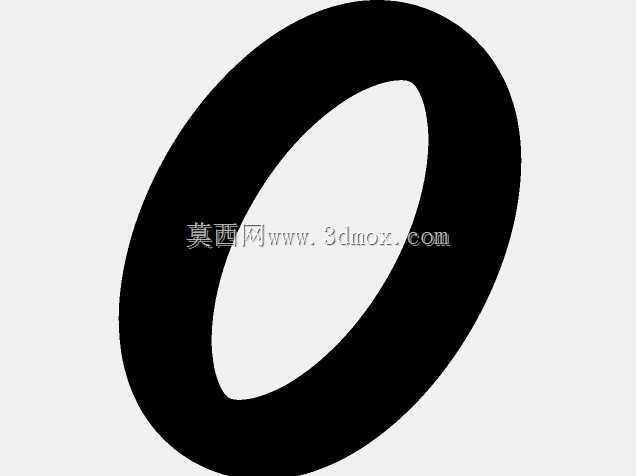

SOLIDWORKS联合托里克环形曲面结构

　　在流体管路密封、旋转轴动密封以及精密传动的缓冲限位场景中，这类环形托里克结构是应用频次极高的基础构件，不同于普通平垫圈的平面接触形式，该类曲面环的截面轮廓沿中心轴线做回转成型，曲面过渡区域没有尖锐棱角，能在受压状态下实现更均匀的应力分布，避免局部应力集中导致的构件疲劳失效。从实际使用场景来看，这类结构常被嵌入到液压阀块的密封槽、旋转接头的配合端面以及气动元件的腔体衔接处，工作状态下会受到轴向预紧力、介质侧压力以及往复微动的摩擦力共同作用，因此曲面的轮廓度、截面的圆度以及环体的同轴度，都会直接影响最终的密封效果与使用寿命。

　　设计这类曲面结构时，首先要明确安装边界的尺寸约束：安装槽的槽宽、槽深以及内外径的配合公差，决定了环体的截面直径与整体内外环尺寸，建模过程中需要先绘制截面的闭合轮廓，注意轮廓与安装槽侧壁、槽底的预留压缩量，通常静密封场景下压缩量控制在截面直径的18%-25%，动密封场景则要适当降低压缩比，避免摩擦阻力过大导致的环体磨损过快。联合托里克曲面的核心设计要点在于截面回转路径的连续性，不能出现曲率突变的折线段，否则在受压变形时，曲率突变位置会出现应力峰值，长期使用容易产生裂纹导致介质泄漏。

　　从结构功能特性来看，这种闭环环形曲面结构相比开式曲面构件，具备更好的结构对称性，安装时不需要额外的周向定位，任意角度装入安装槽都能保证配合状态一致，降低了现场装配的对位难度。曲面的光滑过渡特性也让介质在流经环体位置时，不会产生明显的流道突变，减少了流体紊流带来的压力损失与冲蚀磨损，在有洁净度要求的流体管路中，这种无死角的光滑曲面也不容易残留介质杂质，降低了细菌滋生与颗粒卡滞的风险。

　　建模过程中需要重点校验环体的最小壁厚位置，尤其是在内外径差值较小的应用场景下，要保证截面轮廓回转后最薄位置的壁厚满足强度要求，避免受压后出现过度形变甚至被挤入配合间隙的问题。同时要注意曲面的拔模角度处理，如果是采用注塑或者模压工艺生产该构件，需要沿脱模方向设置合理的脱模斜度，避免成型后脱模困难导致的曲面拉伤；如果是采用金属切削加工的方式制作，则要考虑刀具的走刀路径，保证曲面加工时不会出现刀具干涉，曲面的表面粗糙度要控制在合理区间，过高的粗糙度会增大配合面的摩擦系数，过低的粗糙度则会导致密封面无法形成稳定的介质油膜，反而加速磨损。

　　在实际选型适配时，还要结合工作介质的特性调整环体的截面尺寸，比如在高压工况下，需要适当增大截面直径，提升环体的抗挤出能力；在低压真空工况下，则要适当提高环体的预压缩量，保证低压力状态下也能实现可靠的接触密封。安装时要注意避免环体发生扭曲，一旦环体在槽内出现扭转，曲面的接触轨迹就会发生偏移，局部位置会出现接触压力不足的问题，直接引发泄漏故障，因此装配时通常会在环体表面涂抹少量适配的润滑脂，既可以降低装配时的摩擦阻力，也能避免环体在装入过程中被尖锐的槽口棱边划伤。

　　这类曲面结构的建模逻辑也可以延伸到其他异形密封环、缓冲垫圈以及柔性传动构件的设计中，核心都是通过连续光滑的回转曲面，实现受力均匀、接触可靠、装配便捷的使用需求，设计时不能只关注理论建模的曲面光顺性，还要结合实际的加工工艺、装配流程以及工况载荷做综合校验，才能保证最终的构件在设备中稳定发挥作用。
