双头带盘销轴类连接紧固斧头结构件

　　这类带双端挡盘的轴类结构件，在各类工装夹具、小型机具的铰接点位应用十分普遍，日常设备维保、非标工装搭建过程中经常会用到这类零件做转动副的核心承载件。从结构形态来看，零件主体为等直径圆柱杆身，两端设置直径大于杆身的圆形挡盘，挡盘与杆身采用同轴过渡设计，没有尖锐的应力集中棱角，这种结构能够在铰接点位同时承担径向载荷与少量轴向窜动限位，不需要额外加装轴端挡圈或者开口销就能实现基础的轴向定位，减少装配时的零件数量，提升装配效率。

　　在实际应用场景中，这类零件常作为小型敲击工具、手动工装的铰接转轴，或是轻型设备的定位销轴使用，比如手动压具的转动支点、小型夹具的开合铰接轴、便携工具的连接轴等场景，两端的挡盘可以避免杆身从安装孔位滑脱，同时杆身的圆柱面与安装孔保持间隙配合，保证铰接转动的顺畅性，不会出现卡滞问题。设计这类零件的时候，首先要确认安装点位的孔位跨度，杆身的有效长度需要略大于两个被连接件的总厚度，预留0.1到0.3毫米的轴向窜动间隙，避免装配后出现夹死无法转动的情况；两端挡盘的直径需要比安装孔直径大2到3毫米，保证足够的限位接触面积，同时挡盘的厚度不能过薄，否则承受轴向冲击的时候容易出现变形断裂，一般挡盘厚度取杆身直径的0.2到0.3倍即可，兼顾结构强度与材料利用率。

　　从安装边界来看，这类零件的安装不需要复杂的锁紧结构，直接将杆身穿入同轴的安装孔内即可，两端挡盘自然卡在安装件的外侧，安装空间只需要满足挡盘的外径尺寸即可，不需要预留额外的挡圈安装槽或者销孔加工空间，对于安装空间紧凑的小型机具来说十分友好。零件的杆身表面需要保证足够的圆柱度与表面粗糙度，一般取Ra1.6到Ra3.2即可，既能保证转动时的顺滑，也不会因为加工精度过高增加不必要的制造成本；挡盘与杆身的过渡位置采用小圆角过渡，圆角半径取0.5到1毫米，能够有效降低应力集中系数，在承受反复冲击载荷或者交变转动载荷的时候，避免过渡位置出现疲劳裂纹。

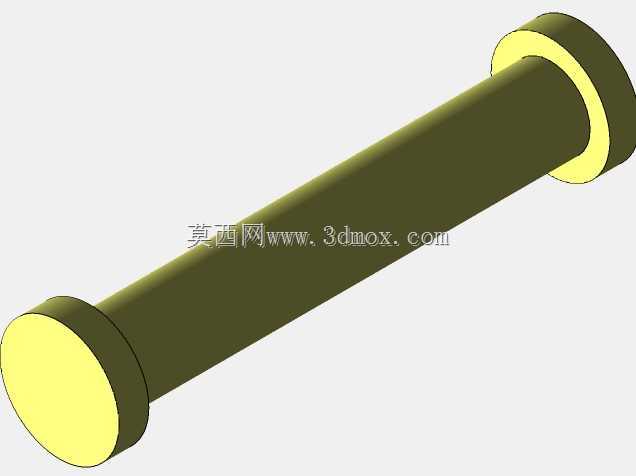

　　在实际选型使用的时候，需要根据承载的载荷大小选择对应杆身直径的规格，径向载荷较大的场景可以适当提升杆身直径，同时选用强度更高的材质，比如45号钢调质处理，表面做发黑防锈处理，就像图中呈现的深橄榄绿外观搭配端面的亮色处理，既能够提升零件的防锈能力，也能在装配的时候快速识别零件的端面位置，避免装反。这类零件的结构虽然简单，但是在小型机械结构、手动工具的设计中是十分基础的通用连接件，建模的时候需要重点保证杆身与两端挡盘的同轴度公差，一般控制在0.02毫米以内，否则穿入安装孔后会出现转动卡滞、单侧挡盘偏磨的问题，影响零件的使用寿命。另外在设计的时候不需要额外设置复杂的定位特征，依靠两端挡盘的限位就可以满足大部分轻载铰接场景的使用需求，如果是有更高轴向定位要求的场景，也可以在其中一端的挡盘上加工螺丝孔，加装锁紧压板进一步固定，拓展零件的适用场景。
