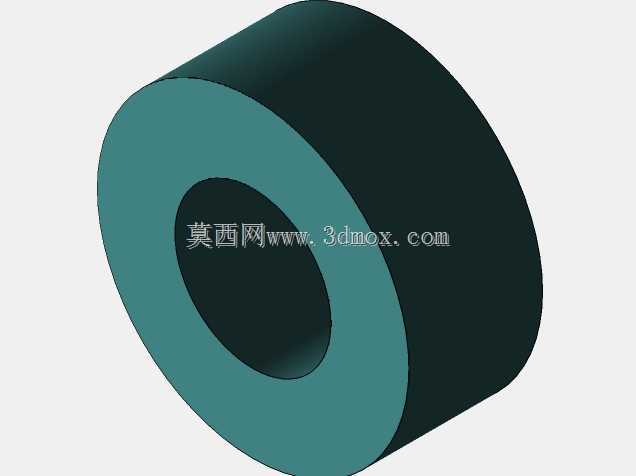

轴用定位止动挡圈三维结构设计

　　在各类旋转轴系、传动机构的装配场景中，轴上零件的轴向窜动一直是影响设备运行精度与寿命的核心问题，这类环形止动挡圈正是针对该需求设计的基础限位元件，常被应用在减速器输出轴、电机转子轴、输送辊筒轴、机床主轴等需要对轴承、齿轮、带轮等回转零件做轴向定位的位置，替代传统轴肩定位减少轴系加工工序，或是在轴段空间有限的位置补充轴向限位能力，避免回转零件在负载波动、启停冲击下出现轴向位移，进而引发传动啮合错位、轴承偏载磨损、密封件失效等连锁故障。从结构设计逻辑来看，该零件采用同轴环形薄壁结构，内孔与适配轴径采用小间隙过渡配合，装配时可通过卡簧钳扩张内孔卡入轴上预设的环槽内，外圆直径大于被限位零件的内孔倒角尺寸，

　　装配到位后挡圈端面与被限位零件端面贴合，承受轴向方向的静载荷与小幅冲击载荷，设计时特意将挡圈的厚度控制在合理范围，既保证足够的抗剪切强度，又不会过多占用轴段的轴向安装空间，适配紧凑化的设备装配需求。不同于开口型弹性挡圈，该款整体式环形挡圈的承载能力更强，适合轴向载荷更大、冲击更频繁的工况，比如工程机械的传动箱、重型输送设备的辊组位置，不会因为反复受载出现开口扩张、挡圈脱出的问题。建模过程中需要重点把控几个核心尺寸边界：首先是内孔的尺寸公差，需要匹配对应轴上环槽的底径尺寸，保证装配后挡圈不会在环槽内出现径向晃动；其次是挡圈的厚度尺寸，要与轴上环槽的宽度适配，间隙控制在0.05mm以内，避免挡圈在槽内出现轴向窜动产生异响；

　　外圆尺寸需要根据被限位零件的内孔避让尺寸确定，要保证挡圈外圆至少超出被限位零件内孔边缘2mm以上，确保有效限位接触面积，同时外圆边缘做了小尺寸倒角处理，避免装配时刮伤被限位零件的端面，也减少装配过程中的锐角磕碰风险。从实际应用的选型角度来说，这类挡圈的材质通常根据工况选择，常规工况下采用65Mn弹簧钢做淬火处理，硬度控制在HRC44-52区间，保证足够的弹性与抗剪切强度，腐蚀环境下则会选用304不锈钢材质，适配食品加工、化工设备等有防腐需求的场景。设计时还需要考虑装配工艺性，挡圈的两个端面都做了平面度管控，平面度公差不超过0.02mm，保证与被限位零件、环槽侧壁的贴合度，避免局部应力集中导致挡圈受载变形断裂。在轴系的整体布局中，

　　这类挡圈通常布置在轴承的外侧、齿轮的定位端面处，有时候也会成对使用在被限位零件的两侧，实现双向轴向定位，相比圆螺母定位方式，挡圈定位不需要在轴上加工螺纹，不会削弱轴的抗弯抗扭强度，同时装配拆卸更加便捷，只需要配套的卡簧钳即可完成操作，大幅提升设备装配与后期维护的效率。建模时对环形的内外圆同轴度也做了相应公差要求，同轴度控制在0.03mm以内，避免装配后挡圈出现偏摆，导致局部接触应力过大，在高速旋转的轴系应用中，这个公差要求还会进一步收紧，减少高速旋转下的不平衡量，降低轴系的振动噪声。很多新手工程师在设计这类挡圈时容易忽略挡圈与被限位零件的接触面积问题，若外圆超出量过小，运行过程中被限位零件的轴向力会集中在挡圈的内孔边缘，很容易造成挡圈剪切断裂，或是被限位零件的端面被压溃，因此在结构设计时需要根据轴向载荷的大小核算挡圈的剪切应力，确保挡圈的抗剪强度满足最大轴向载荷的1.5倍以上安全系数，同时还要校核轴上环槽的挤压强度，避免挡圈受载后将环槽挤压变形导致挡圈松脱。
