内燃机连杆结构强度有限元分析模型

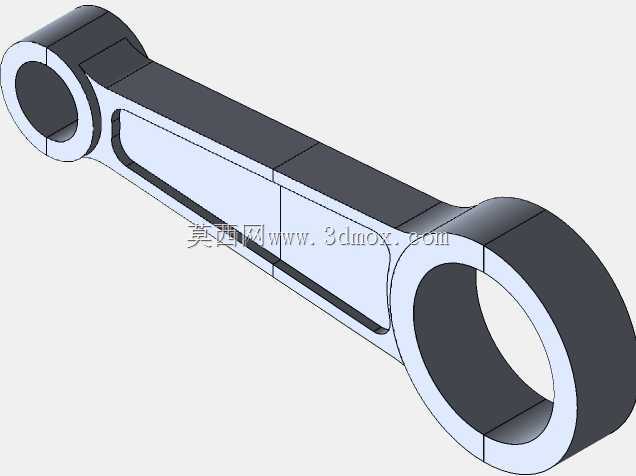

　　在往复式动力机械的传动链路中，连杆是连接活塞组与曲轴的核心受力构件，其工作状态直接决定动力输出的可靠性与整机运行寿命，本次构建的连杆有限元分析模型，完全围绕实际装机工况下的受力边界搭建，可直接为结构优化、强度校核提供量化的仿真依据。从实际应用场景来看，这类连杆广泛适配中小排量往复式内燃机、往复式压缩机等设备，运行过程中需要持续传递交变的爆发压力与惯性力，工况覆盖从怠速到额定转速的全负荷区间，既要承受做功行程中活塞传递的峰值燃气推力，也要缓冲往复运动产生的交变惯性载荷，受力状态复杂，传统的经验式设计很难精准捕捉应力集中的危险位置，这也是有限元仿真在这类零件开发中成为必备环节的核心原因。模型搭建过程中，首先还原了连杆的真实结构特征：

　　整体采用变截面长杆身设计，大小端分别设置活塞销与曲轴曲柄销的安装孔位，小端为整圆结构配套活塞销衬套安装位，大端为分体式结构预留轴瓦装配空间，杆身采用工字形截面，在保证抗弯抗扭截面系数的前提下尽可能降低往复运动质量，减少惯性载荷带来的附加冲击。尺寸边界完全参照量产机型的安装约束设定：小端孔径适配标准活塞销尺寸，大端孔径匹配对应规格的曲轴曲柄销，中心距严格遵循对应排量机型的曲柄连杆机构设计参数，杆身截面的过渡圆角、大小端与杆身的衔接位置都做了真实的圆角还原，避免因模型简化导致的应力计算失真。仿真边界的设置完全贴合实际运行工况：对大端孔施加曲轴侧的旋转约束，在小端孔位置施加对应做功行程的峰值爆发压力载荷，

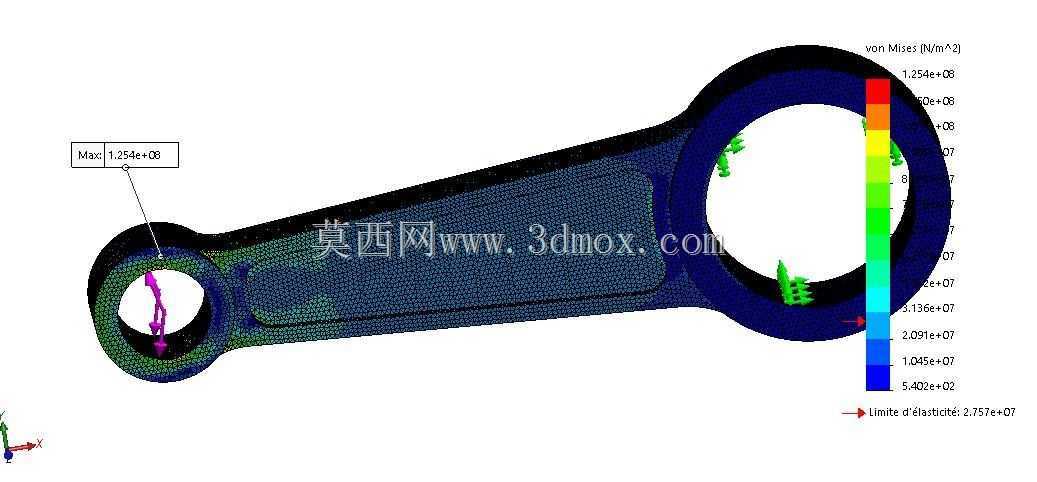

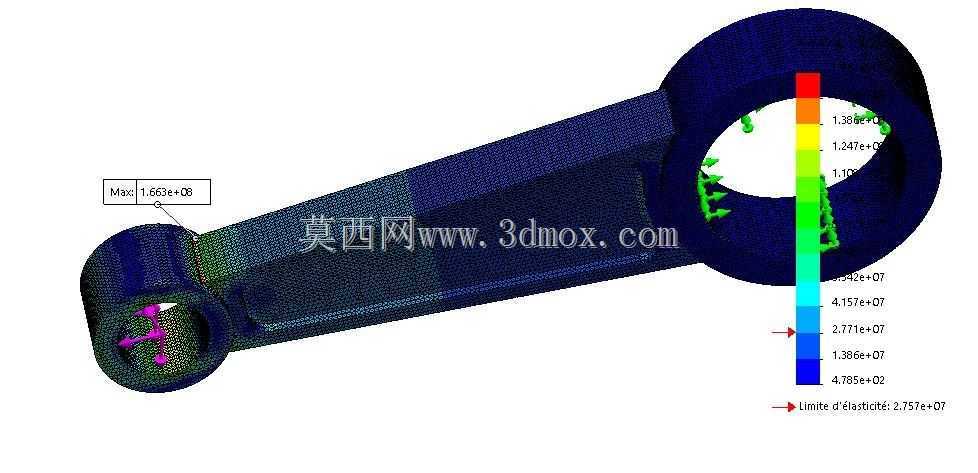

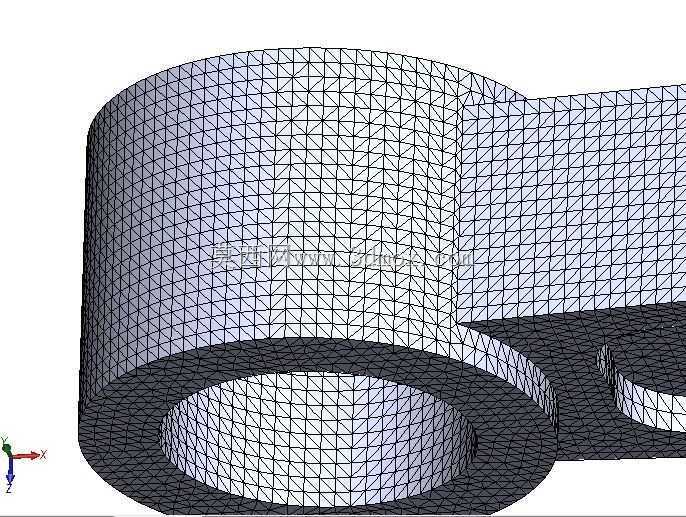

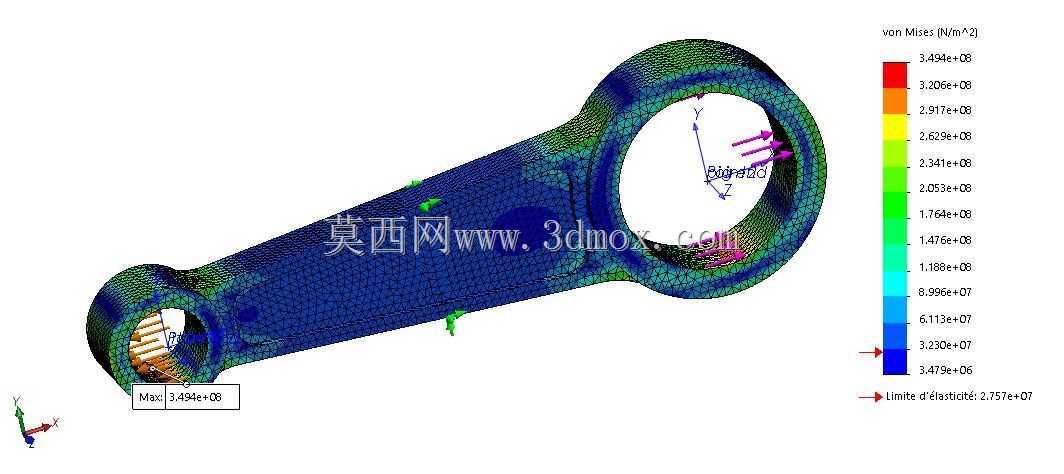

　　同时施加对应额定转速下的往复惯性力载荷，网格划分采用二阶四面体单元，对应力集中的大小端孔内侧、杆身过渡位置做了网格加密处理，保证计算结果的精度。从仿真输出的应力云图可以直观看到，应力峰值出现在小端孔内侧靠近杆身的过渡位置，这与实际装机过程中连杆疲劳失效的高发位置完全吻合，杆身中段的应力分布均匀，大端分体结合面位置的应力水平处于材料许用范围内，云图标定的应力阈值完全参照对应锻钢材料的屈服强度与疲劳极限设置，可直接判断当前结构的安全裕度。在实际工程应用中，这类仿真模型可以在开模前完成多轮结构迭代，比如调整杆身截面的壁厚分布、优化大小端过渡位置的圆角半径、匹配不同的衬套过盈量参数，不需要每次都制作物理样机开展台架试验，

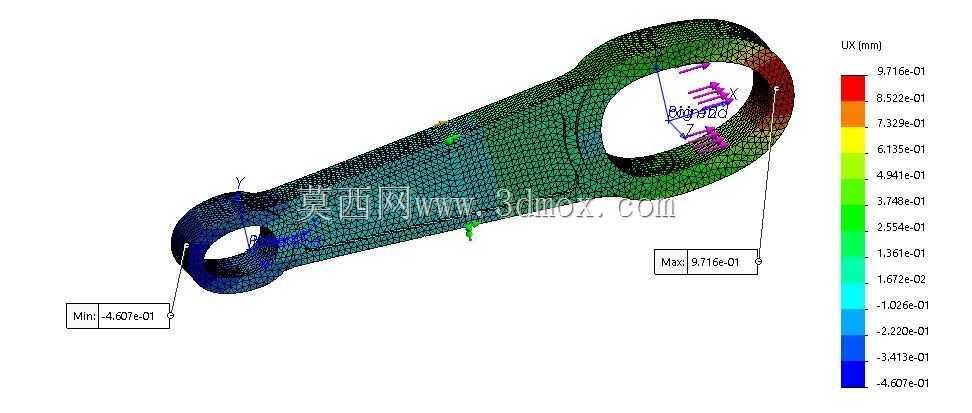

　　大幅缩短零件开发周期，降低开发成本。同时模型预留了载荷参数的调整接口，可针对不同增压比、不同转速工况的使用需求快速调整边界条件，输出对应工况下的应力、应变分布结果，为连杆的轻量化设计、材料选型提供量化的数据支撑，比如在应力裕度充足的位置适当去除材料降低零件重量，在应力集中位置优化结构避免早期疲劳失效，最终实现零件可靠性与轻量化的平衡。
