带安装支座的定滑轮组结构设计

　　这套滑轮结构在各类轻载起重、线缆导向、物料输送场景中应用十分广泛，从车间小型工位吊具的承重转向，到自动化生产线里牵引钢索、同步带的路径导向，再到户外小型吊装设备的绳索支撑，都能见到这类结构的身影。不同于大吨位起重设备使用的多倍率滑轮组，这款单槽定滑轮结构主打紧凑安装、低维护成本的使用需求，适配直径8-12mm的纤维绳或者细钢丝绳，单轮额定静载荷覆盖50-200kg区间，完全能满足轻型作业场景的使用要求。

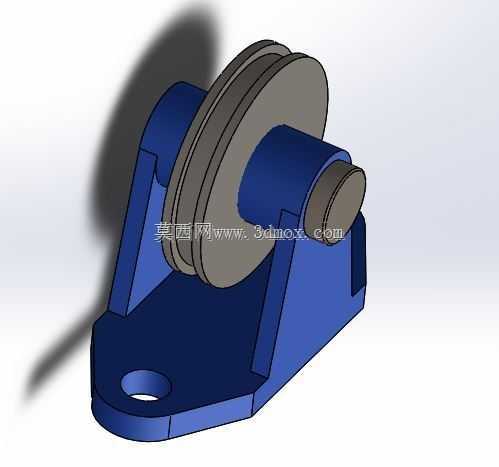

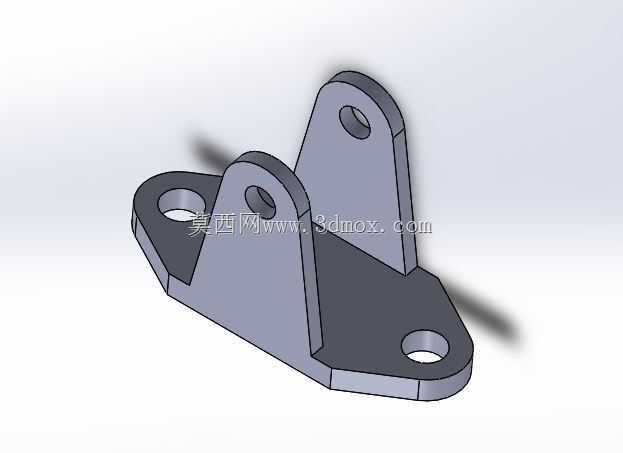

　　从功能实现逻辑来看，整个结构分为三个核心功能单元：底部的一体式安装支座承担整体承载与固定作用，中间的轮体承担绳索导向与载荷传递，轮轴与衬套组件则负责降低转动过程中的摩擦阻力。设计时特意将支座做成L型折弯式一体结构，底部预留的单个安装孔可适配M10-M12规格的膨胀螺栓或者机牙螺丝，既可以直接固定在钢结构型材的平面上，也能通过转接板安装在设备机架的立面位置，安装边界的适配性很强，不需要额外加工复杂的配合面，现场安装时只需要保证支座安装面与绳索出线方向垂直即可，对安装工人的操作要求较低。

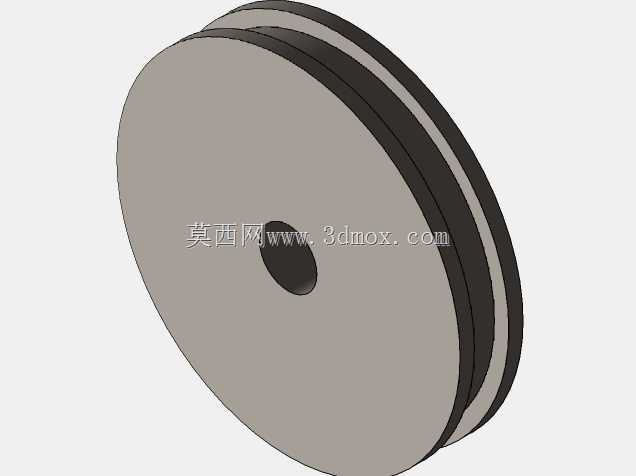

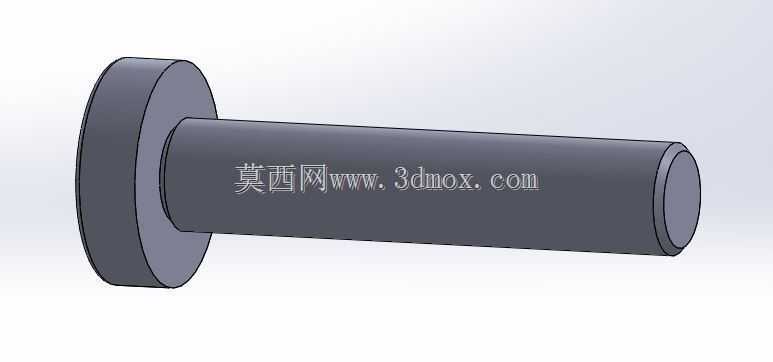

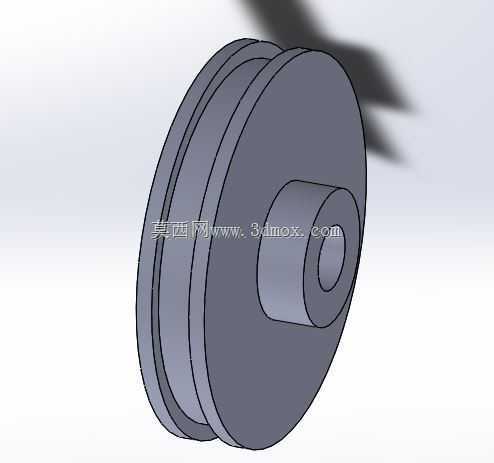

　　轮体部分采用单槽深U型截面设计，槽深达到绳索直径的1.5倍，能有效避免绳索在受力偏斜时从轮槽中脱出，轮槽表面做了圆弧过渡处理，没有尖锐棱角，不会在长期往复运动中磨损绳索外层，延长绳索的使用寿命。轮体与支座立板之间预留了2mm的轴向间隙，既不会因为加工误差导致轮体卡滞，也不会因为间隙过大造成轮体轴向窜动过量，保证绳索始终处于轮槽中心位置。轮轴采用台阶式设计，一端通过轴肩与支座一侧立板定位，另一端穿过另一侧立板后用卡簧固定，不需要额外做螺纹锁紧结构，拆装维护时只需要用卡簧钳取下卡簧就能抽出轮轴，更换轮体或者衬套十分方便，日常维护只需要定期在衬套位置加注少量润滑脂即可，没有复杂的保养流程。

　　在结构强度校核层面，设计时针对支座立板的受力薄弱点做了加厚处理，立板与底板连接位置做了圆角过渡，避免应力集中导致长期受力后出现焊缝开裂或者板材变形的问题，轮体中心的衬套采用自润滑铜套材质，相比滚珠轴承结构，铜套的抗冲击性能更好，在户外多粉尘、轻微腐蚀的环境下也能稳定工作，不会因为粉尘进入轴承滚道造成卡滞。整个结构的外形轮廓控制在长120mm、宽80mm、高100mm的区间内，整体重量不到1kg，在保证结构强度的前提下尽可能压缩了安装空间，不会对周边设备的布局造成干涉。

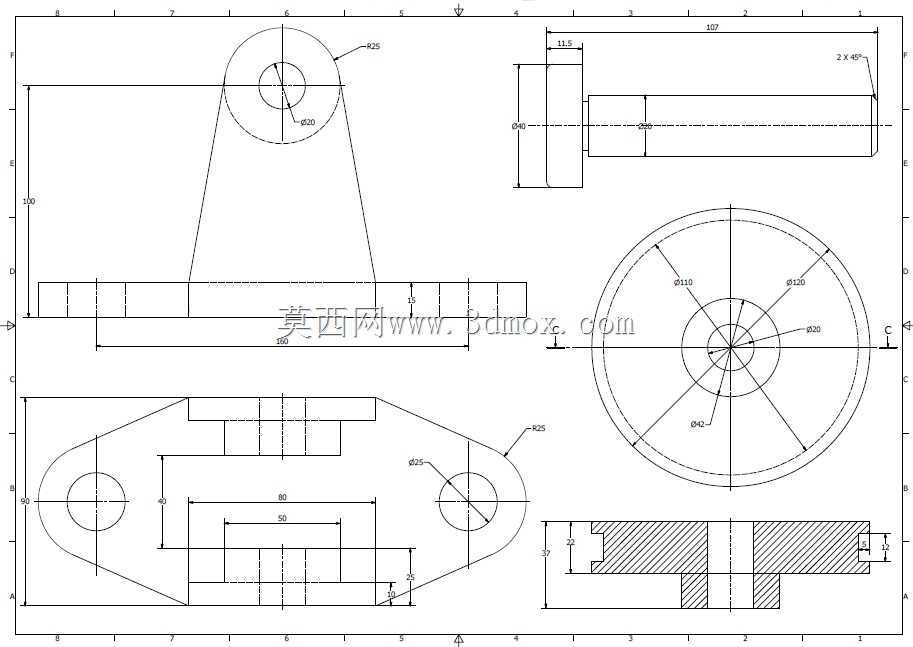

　　实际选型使用时需要注意，这款滑轮仅作为定滑轮使用，不适合作为动滑轮承载冲击载荷，绳索的出线偏角不能超过5度，否则会加剧轮槽边缘的磨损，也容易造成绳索脱槽。如果是用于有防水、防腐蚀要求的场景，可以将支座材质替换为304不锈钢，轮体做硬质阳极氧化处理，就能适配食品加工、户外露天作业等特殊工况。建模过程中所有配合面都预留了合理的公差带，安装孔的位置度、轮轴的同轴度都按照通用机械加工的IT7级精度设定，加工时不需要使用高精度机床，普通铣床、钻床就能完成所有零件的加工，制造成本很低，适合批量生产应用。
