滑板双轮转向支架桥体结构设计

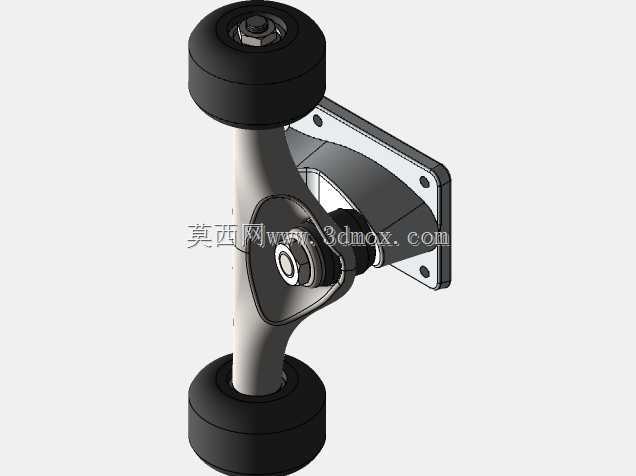

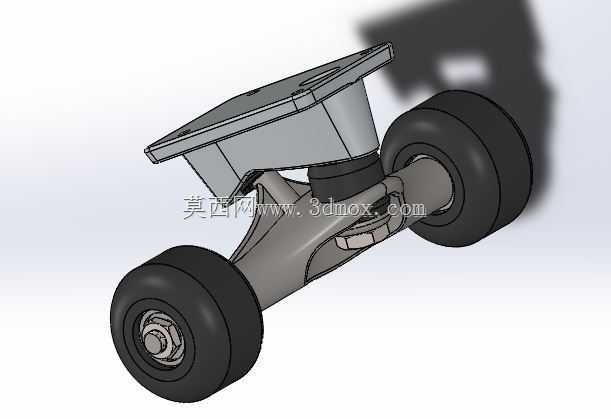

　　这套轮组支架结构是陆地滑行板的核心承载转向部件，日常应用场景覆盖街头休闲滑行、短途通勤代步、板类运动技巧练习等多个领域，是连接滑板板面与滑行轮组的核心受力构件，直接决定滑行过程中的转向灵敏度、承载稳定性与路感反馈表现。从实际使用功能来看，该结构需要同时承担垂直方向的人体载荷传递、转向过程中的角度自适应、颠簸路面的震动缓冲三大核心作用，区别于普通固定轮架，这套支架在主桥体与上安装座之间设置了可偏转的弹性连接结构，当使用者向板面一侧施加倾斜压力时，支架会带动轮组产生对应角度的偏转，从而实现顺滑的转向动作，不需要额外设置转向操控机构，完全依靠板面倾斜的力反馈完成转向控制，非常符合滑行类器材的操控逻辑。在设计思路上，首先要明确核心受力路径：

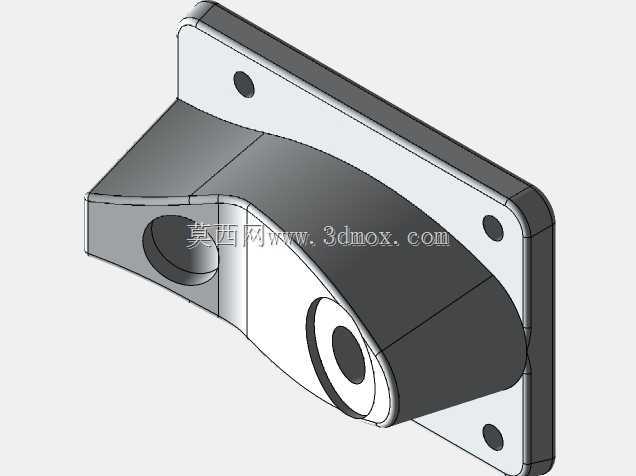

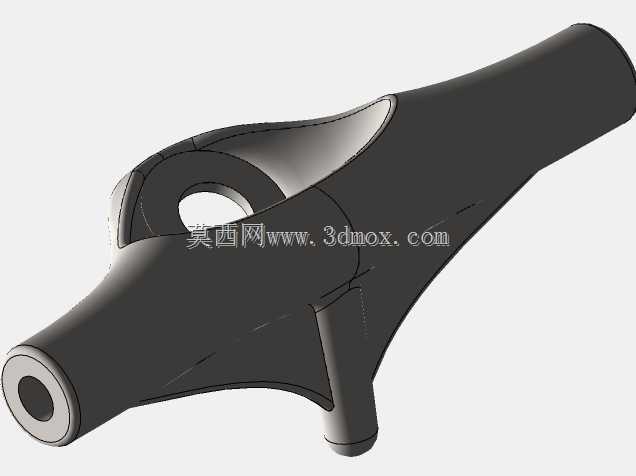

　　板面的载荷通过上方的安装座传递到中部的弹性枢轴结构，再通过主桥体将载荷分散到两侧的轮轴上，最终由聚氨酯轮接触地面完成载荷传导，整个力的传递路径要尽可能短，避免出现多余的受力悬臂，防止在大冲击载荷下出现结构断裂。主桥体采用了变截面的弧形梁结构，在靠近中部枢轴的位置截面厚度更大，向两侧轮轴延伸的位置逐渐收窄，这种设计既保证了核心受力区域的结构强度，又能适当降低整体重量，同时弧形的下轮廓可以避免转向过程中桥体与地面发生剐蹭，尤其是在做压板转弯或者 Ollie 类技巧动作时，桥体最低点与地面的预留间隙足够应对大角度倾斜的场景。安装边界方面，上方的安装座设置了四个对称分布的安装孔位，孔位间距匹配行业通用的滑板板面安装孔标准，

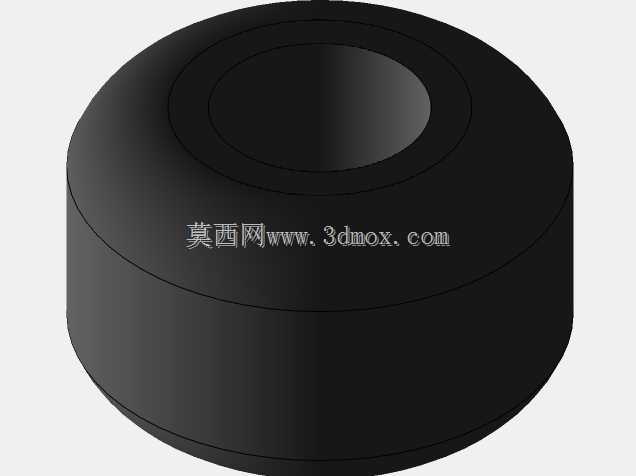

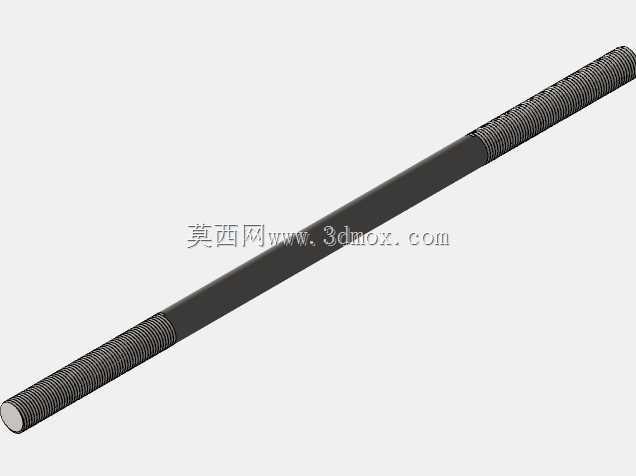

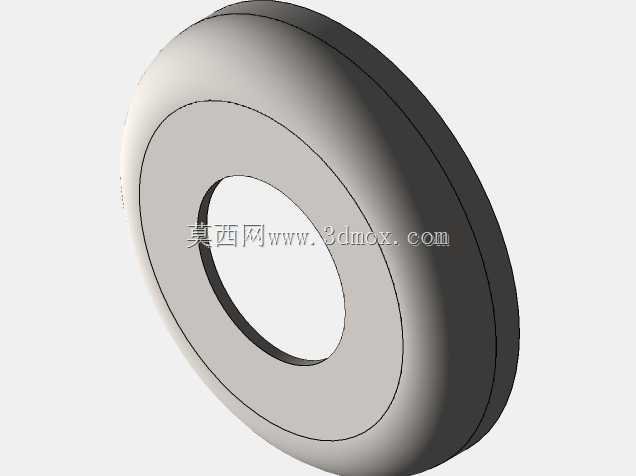

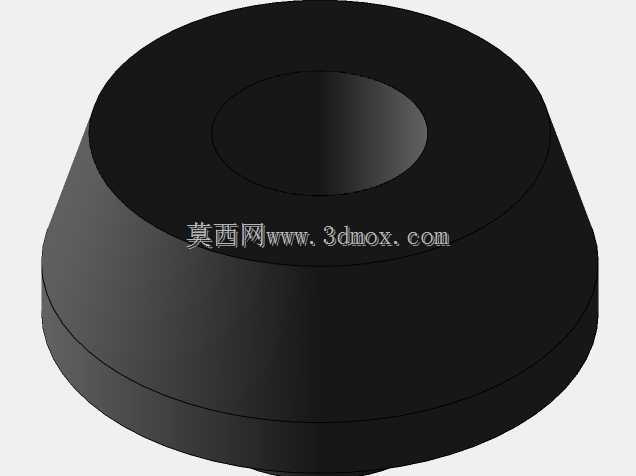

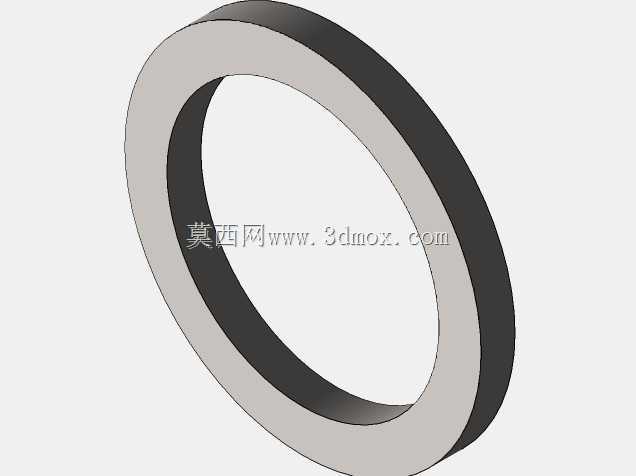

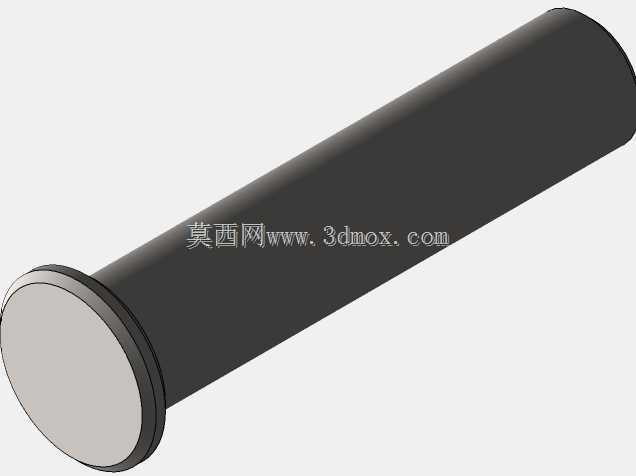

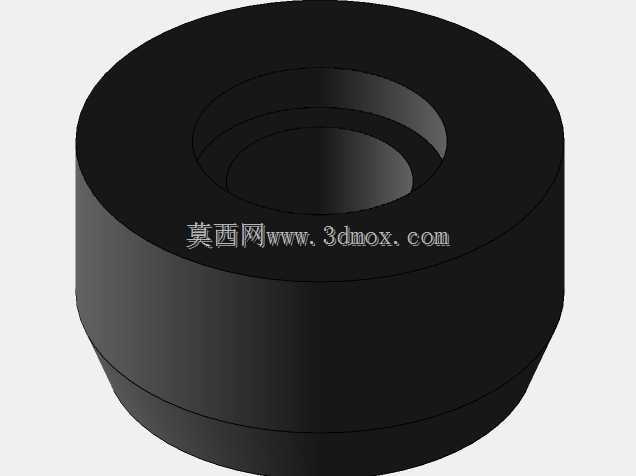

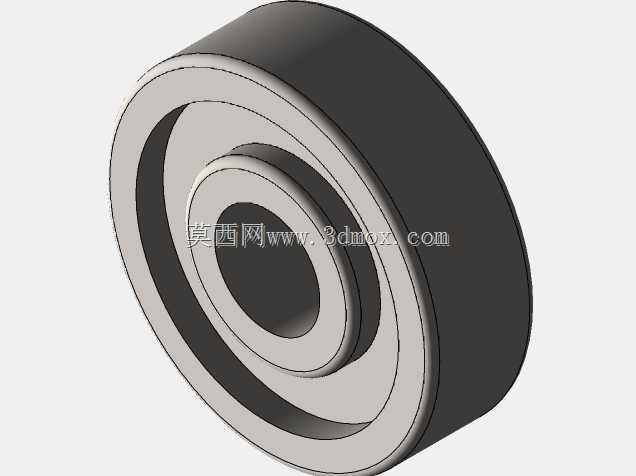

　　可以直接适配绝大多数主流规格的双翘板、长板、陆地冲浪板板面，不需要额外打孔改装，安装时只需要使用标准的五金紧固件将安装座与板面底部固定即可，安装座的上表面做了微弧处理，能够更好地贴合滑板板面底部的弧度，保证安装后连接紧密，不会出现局部应力集中的问题。两侧轮轴的同轴度公差控制在0.05mm以内，保证轮子转动时不会出现偏摆，轮轴端部设置了标准的轴承安装位，可以适配行业通用的608系列滑板轴承，轮子的安装间距经过反复校核，既保证了滑行时的横向稳定性，又不会因为轮距过宽导致转向阻力过大。中部的枢轴结构采用了锥面配合的设计，配合弹性阻尼件可以根据使用者的体重和滑行习惯调整转向阻尼，体重较大的使用者可以适当调紧枢轴预紧力，

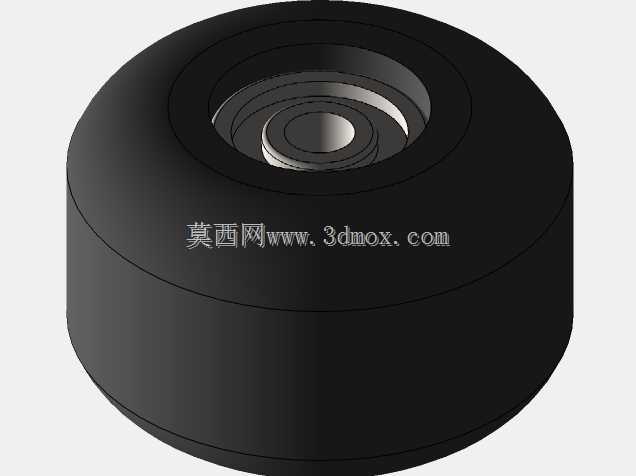

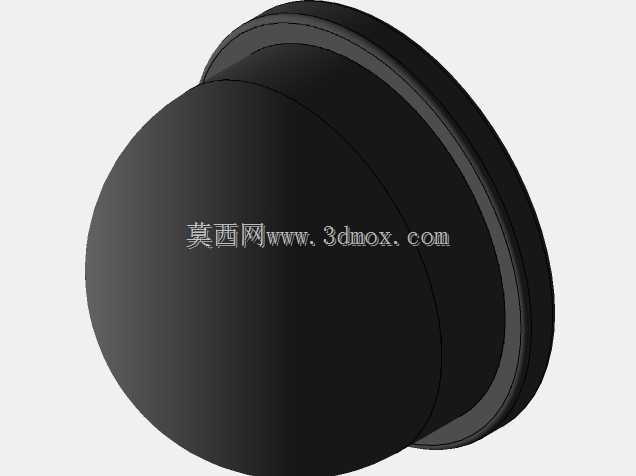

　　避免转向过于灵敏出现晃动感，喜欢灵活转向的使用者可以适当调松预紧力，获得更小的转向半径。轮组部分采用了高弹性的聚氨酯轮材质，轮毂与桥体轮轴之间通过双轴承支撑，转动阻力小，能够承受反复的冲击载荷，即使在粗糙的沥青路面滑行也能保持顺滑的转动状态。在结构细节处理上，所有的棱边都做了圆角过渡，避免应力集中导致的疲劳断裂，桥体表面的加强筋沿着受力方向布置，在不增加壁厚的前提下大幅提升了结构的抗扭强度，经过载荷校核，整套支架可以承受最大150kg的垂直静载荷，完全满足日常滑行甚至技巧动作的冲击载荷要求。另外，这套结构的零件拆分非常合理，安装座、枢轴组件、主桥体、轮轴都可以单独拆卸更换，当某个部件出现磨损时不需要更换整个支架，降低了后期的维护成本，比如枢轴位置的弹性阻尼件属于易损件，长时间使用后出现阻尼衰减时，只需要拆开中部的锁紧螺母就可以更换阻尼件，操作非常简便。从实际滑行的表现来看，这套支架的转向回正力矩适中，在直线滑行时能够保持足够的稳定性，不会出现轻易跑偏的问题，转向时的力反馈线性，不会出现突然的角度突变，新手也能很快适应操控节奏，做技巧动作时的桥体形变控制得当，既能够吸收落地时的冲击，又不会因为形变量过大导致板面蹭轮。
