汽车通风划线盘式制动结构三维数模

　　这套盘式制动结构的三维建模，完全围绕乘用车辆前轮制动的实际装机需求搭建，日常做整车底盘制动系统匹配、制动性能仿真、卡钳结构优化的工程师都可以直接参考结构逻辑做适配调整。先从实际装车的场景来说，这套结构适配多数前置前驱家用车型的前轮安装位，日常行驶中踩下制动踏板时，制动液推动卡钳内部的活塞，将两侧刹车片压紧在刹车盘摩擦面上，靠摩擦力把车轮的转动动能转化为热能耗散，实现车辆减速或者驻车，相比鼓式制动器，这套盘式结构散热效率更高，连续制动下的热衰退表现更稳定，雨天行车时盘面的划线沟槽还能快速刮除水膜，避免水滑导致制动距离变长。

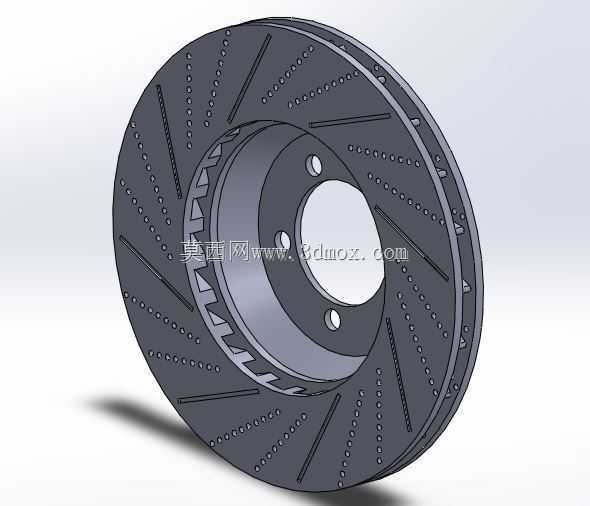

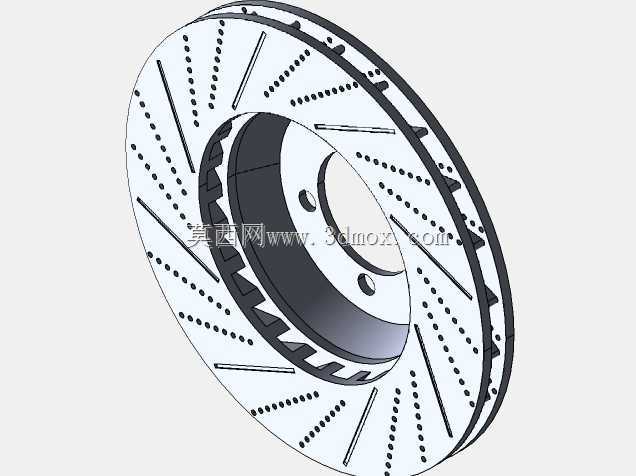

　　建模过程中优先考虑了安装边界的匹配性：刹车盘的中心定位孔直径、安装螺栓孔的节圆尺寸完全参照主流A级车的轮毂轴承安装基准做设定，盘体的有效摩擦半径、卡钳的安装支架跨距，都预留了和转向节装配的公差间隙，不会出现装车时卡钳和轮毂、减震器支座发生运动干涉的问题。刹车盘采用通风夹层结构，两层摩擦面之间布置了径向的散热导风槽，车辆行驶时车轮转动带动气流从导风槽穿过，能快速带走制动产生的热量，盘面的斜向划线和点状凹坑，一方面可以在制动时刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面堆积导致制动异响，另一方面也能增加摩擦面的空气接触面积，进一步提升散热效率，减少高温下刹车片摩擦系数衰减的幅度。

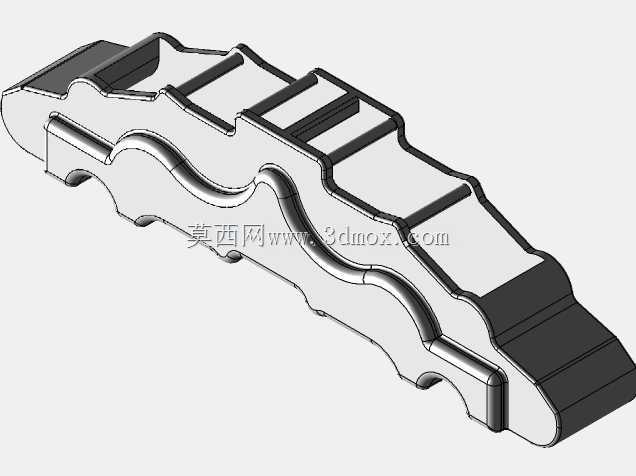

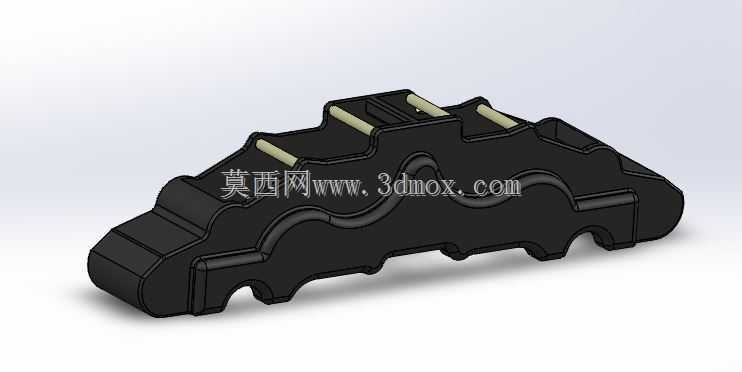

　　卡钳部分采用浮动式卡钳结构设计，建模时还原了卡钳本体的滑动导向销结构，制动时内侧活塞先推动内侧刹车片贴紧盘体内侧，之后卡钳本体沿导向销滑动，带动外侧刹车片同步压紧盘体外侧，保证两侧刹车片的磨损量均匀，不会出现偏磨的问题。卡钳的进油口位置、排气螺钉的布置角度，都按照实车装配的维护便利性做了调整，日常更换制动液排气时，维修人员不需要拆卸周边的轮毂装饰罩或者挡泥板就能操作。卡钳外侧的加强筋结构，建模时做了等壁厚的抽壳处理，既保证了卡钳本体在高压制动液作用下的结构刚度，不会因为钳体变形导致制动踏板脚感偏软，也尽可能控制了卡钳的整体重量，降低簧下质量，提升悬架的响应表现。

　　做结构匹配的时候还要注意，这套制动结构的刹车片磨损极限间隙、活塞回位的密封圈槽尺寸，都按照行业通用的制动安全规范做了预留，刹车片背板和卡钳支架的接触位置，设计了对应的减震消音片安装槽，能避免制动时刹车片和支架硬接触产生的高频异响。刹车盘的安装面和轮毂轴承的贴合面，建模时做了平面度的基准约束，保证装车后刹车盘的端面跳动量控制在合理范围内，不会出现高速制动时方向盘抖动的问题。另外卡钳的安装支架定位孔位置，和转向节的安装凸台完全对应，装配时不需要额外做支架改制，直接用标准螺栓就能完成固定，制动软管的安装接头位置，也预留了和车身硬管连接的操作空间，不会出现管路弯折导致制动液流通不畅的问题。

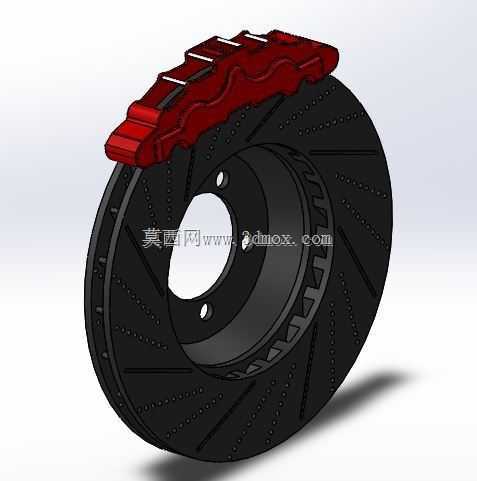

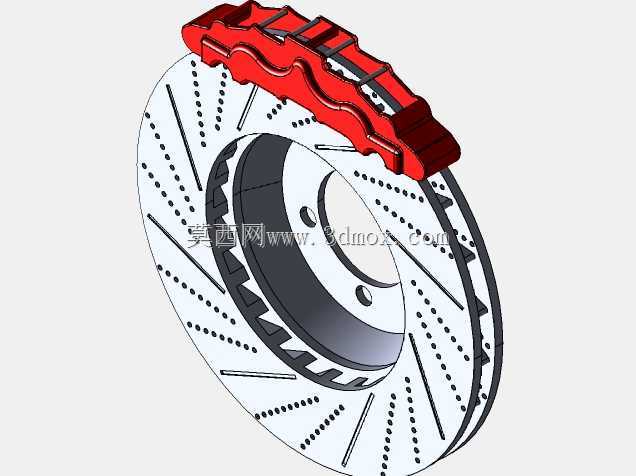

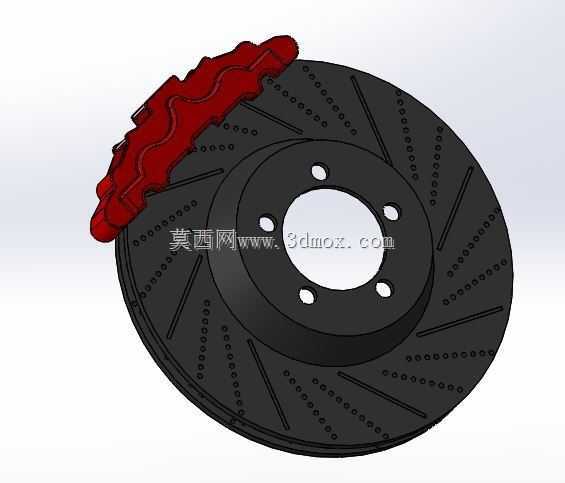

　　从设计思路上来说，这套结构没有做过度的性能冗余，完全覆盖日常家用车的制动需求，摩擦片的有效接触面积、制动盘的热容量，都能满足连续十次全力制动下的温度控制要求，不会因为温度过高导致制动失效。卡钳本体的红色外观只是做了表面涂装的示意，实际生产中可以根据整车的外观需求调整涂装颜色，结构本身的安装尺寸、运动边界不会因为外观涂装变化产生影响。建模时所有的配合面都做了装配约束，转动刹车盘时不会和卡钳、刹车片发生干涉，卡钳的滑动行程也做了极限位置的限位模拟，能直观看到刹车片磨损到极限时卡钳的最大滑动距离，方便设计人员做周边零部件的间隙校核。
