汽车通风划线打孔制动刹车盘结构设计

　　在乘用车、轻型商用车的盘式制动系统中，制动盘是直接决定制动效能、热稳定性与连续制动衰减表现的核心摩擦副部件，这套三维结构完整还原了量产车用通风划线打孔制动盘的全部细节，可直接用于制动系统匹配校核、改装件结构开发、教学演示等场景。日常行车过程中，制动盘随车轮同步转动，制动卡钳的活塞推动两侧摩擦片夹紧制动盘的两个摩擦工作面，通过摩擦力将车辆的动能转化为热能散出，实现车辆减速或驻车，其结构合理性直接关系到制动距离、制动踏板脚感、连续制动后的热衰退程度，甚至高温下的制动失效风险。

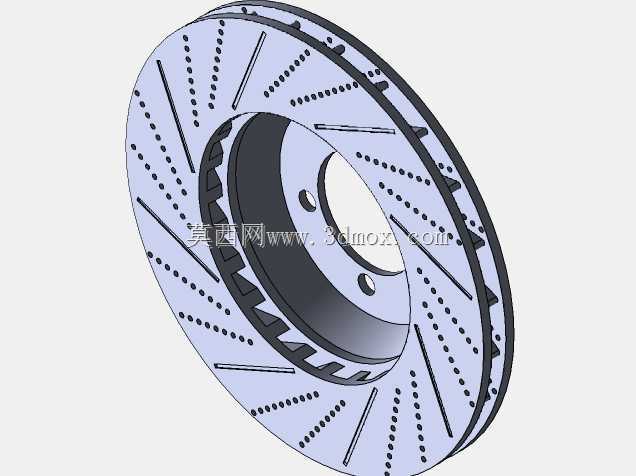

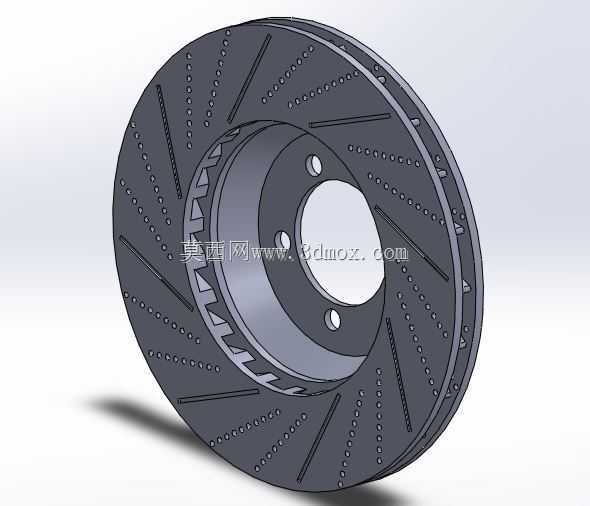

　　从结构设计逻辑来看，这款制动盘采用双层通风式基体结构，两层摩擦环之间设置径向分布的散热筋，车辆行驶时车轮转动带动气流从盘体内圈进入通风道，沿散热筋向盘体外缘高速流出，可快速带走摩擦产生的热量，相比实心制动盘，连续制动工况下的盘面温度可降低25%-30%，有效避免高温导致的摩擦片摩擦系数骤降、盘面热变形抖动等问题。摩擦工作面上同时设计了径向斜向划线与阵列分布的钻孔结构，斜向划线在摩擦片与盘面相对滑动时，可及时刮除摩擦片表面磨下的粉尘碎屑，避免碎屑夹在摩擦副之间形成磨粒磨损，同时划线可划破摩擦接触面间形成的水膜，解决雨天行车时制动初期的水滑迟滞问题；阵列分布的通孔一方面可进一步提升散热效率，增加盘体与空气的接触换热面积，另一方面可在制动过程中释放摩擦产生的高温气体，避免气膜导致的摩擦系数下降，同时钻孔可适当降低制动盘的非簧载质量，优化悬架响应表现。

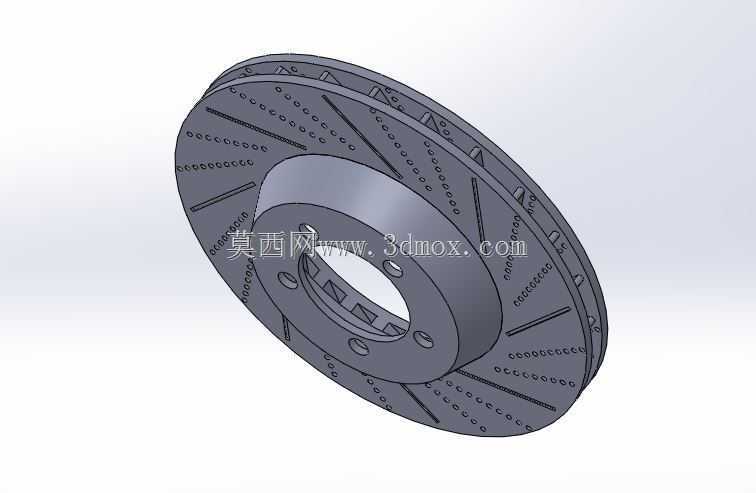

　　安装端的结构设计完全遵循量产车的装配边界要求，中心设置与轮毂轴头配合的定位止口，保证制动盘与车轮的同轴度，避免转动时出现端面跳动导致的制动抖动；止口周围均匀分布螺栓安装孔，孔位的节圆直径、孔径尺寸完全匹配对应车型的轮毂安装参数，装配时通过车轮螺栓将制动盘与轮毂、车轮刚性连接，保证扭矩传递的可靠性。盘体的摩擦面厚度、通风道高度、整体外径尺寸均按照对应车型的制动卡钳匹配要求设计，安装时需保证摩擦面与卡钳摩擦片的对齐度，避免出现偏磨；盘体与轮毂轴头的配合面设置了防卡滞的倒角结构，方便后期维修拆卸，同时避免配合面锈蚀导致的拆卸困难。

　　建模过程中对所有功能结构做了工程化的细节处理，散热筋的截面形状采用流线型设计，降低通风道内的气流阻力，提升散热效率；划线与钻孔的边缘均做了微小倒角处理，避免应力集中导致的盘体开裂，同时防止尖锐棱边刮伤摩擦片，缩短摩擦片使用寿命；盘体的外缘设置了微小的动平衡去重预留结构，方便量产时做动平衡校正，避免高速制动时出现方向盘抖动问题。需要注意的是，这类划线打孔通风盘的摩擦面属于消耗件，建模时预留了磨损极限的厚度标识位置，实际使用中当摩擦面磨损到极限厚度时需及时更换，避免盘体强度不足导致的制动失效。
