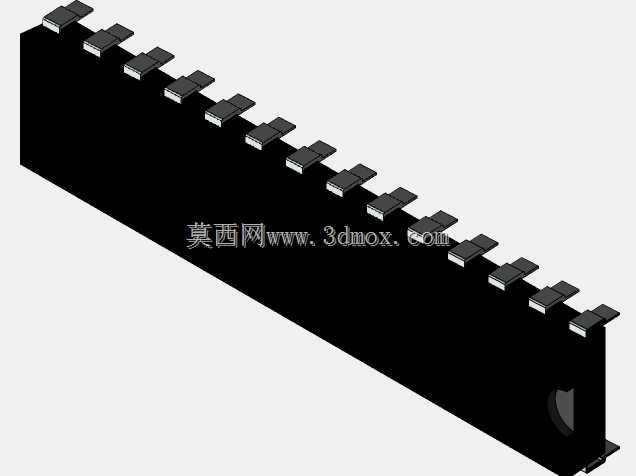

双排直插式集成电路封装结构三维建模

　　在电子设备结构设计与PCB布局工作中，直插式集成电路的封装建模是板级结构设计的基础环节，这类封装形式的元件长期应用于工业控制板卡、老式家电主控板、教学实验电路、电源管理模块等场景，即便当下表贴元件占比持续提升，双排直插封装凭借焊接容错率高、手工返修便捷、插接牢固度好的特性，依旧在小批量试制电路、高振动工况设备、教学实训平台中保有稳定的使用占比。做这类元件的三维建模，不能只做外观示意，必须严格匹配实际生产中的安装边界，否则后续做PCB板装配干涉检查、外壳结构适配时很容易出现问题。建模初始阶段要先明确引脚的排布逻辑，这类双排直插封装的引脚沿本体两侧等距排布，引脚间距严格遵循行业通用的2.54mm标准间距，引脚宽度、引脚伸出本体的长度、

　　引脚向内的弯折弧度都要和实际量产元件保持一致，很多新手建模时容易忽略引脚末端的弯折角度，实际生产中直插元件的引脚末端会有轻微的外扩角度，方便插入PCB的过孔，同时过波峰焊时能更好地挂锡，避免虚焊。封装本体的尺寸把控同样关键，不同引脚数的直插封装本体宽度有统一规范，本体距离PCB板面的高度要预留出焊盘锡量的堆积空间，不能让本体底部直接贴死PCB板面，否则焊接时残留的助焊剂无法挥发，容易在长期使用中出现引脚腐蚀的问题。建模过程中，本体两侧的引脚定位槽、本体表面的标识位凹槽都要还原，这些结构不是装饰性特征，而是生产环节中自动插件机识别元件方向的定位基准，一旦方向识别错误，整批板卡都会出现元件装反的报废问题。从结构设计的角度看，

　　这类元件的建模还要考虑热膨胀系数的匹配，封装本体多采用阻燃环氧树脂材质，引脚为可焊性镀锡铜合金，建模时要标注清楚不同材质的分界面，方便后续做整机热仿真时，计算元件工作发热带来的结构形变，避免高温工况下引脚与PCB焊盘之间出现应力拉扯导致的开焊。实际选型应用中，这类直插集成电路的安装边界还要考虑周边元件的避让距离，比如本体两侧要预留出手工焊接的烙铁操作空间，引脚伸出PCB背面的长度要控制在合理范围，避免过长的引脚触碰背面的走线或者其他表贴元件造成短路。很多刚接触结构设计的工程师做元件库建模时，往往只拉个长方体加一排细圆柱当引脚，忽略了引脚的弯折半径、本体底部的微小凸台、定位缺口这些细节，等到实际打样装配时才发现，元件插不进去、

　　和周边外壳干涉、自动插件机无法识别方向等一系列问题，反而耽误项目进度。建模时还要注意，不同生产厂商的同规格直插封装元件，本体表面的丝印标识位置会有细微差异，但核心安装尺寸是完全统一的，所以建模时核心要保证安装相关的尺寸1:1还原，外观的丝印标识可以做通用化处理，方便元件库的通用适配。另外，这类封装的元件在做整机结构布局时，要尽量远离板上的大功率发热元件，因为环氧树脂本体的耐高温上限有限，长期处于高温环境会加速本体老化，导致引脚之间的绝缘性能下降，建模时可以在本体周边预留出散热风道的空间，方便结构设计时统筹考虑整机的散热路径。从三维建模的实操层面讲，这类规则排布的多引脚元件，不需要逐个做引脚特征，可以先完成单个引脚的精确建模，包含弯折段、插入段、与本体连接的固定段三个部分，再按照标准间距做阵列排布，之后再做本体的切削特征，把引脚和本体的连接位置做布尔合并，保证整个模型是一个完整的装配体，同时每个零件可以单独赋予材质属性，方便后续做干涉检查和仿真分析时调用。还要注意本体两端的安装固定缺口，部分需要抗震加固的设备中，会在这两个缺口位置点胶或者加装固定压片，所以这两个特征的尺寸也要准确，否则后续做加固结构设计时会出现尺寸不匹配的问题。
