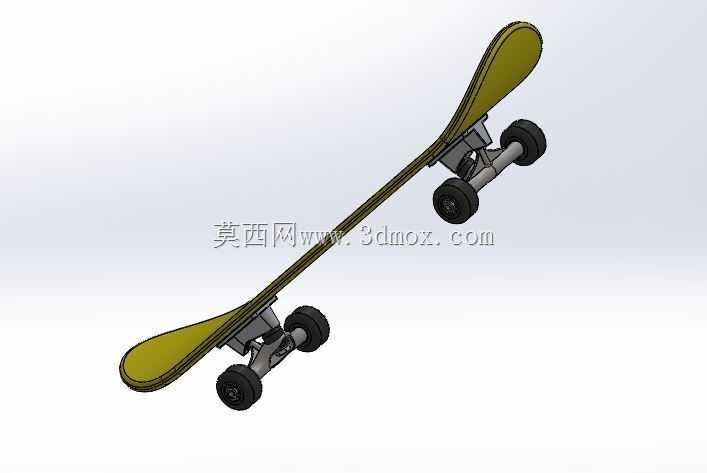

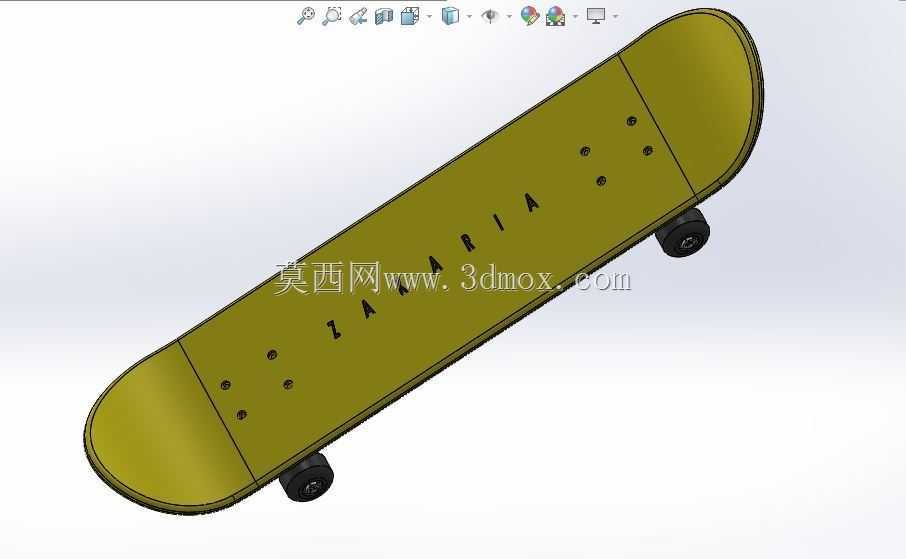

双翘代步滑板结构三维设计方案

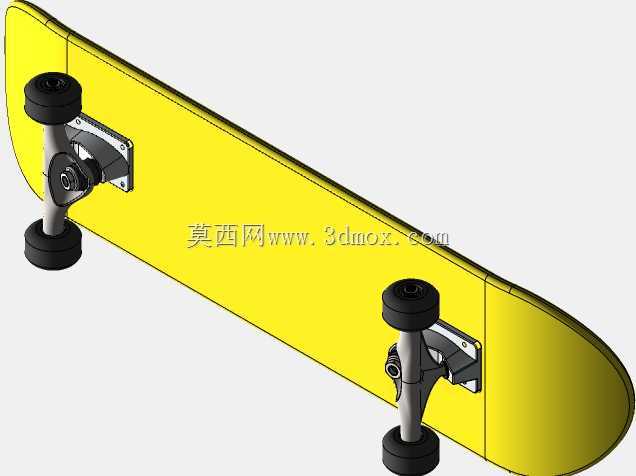

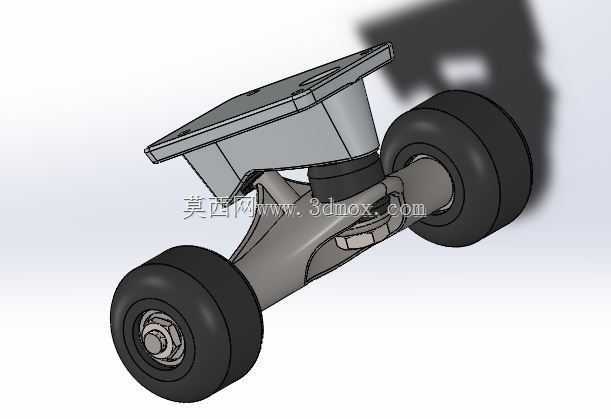

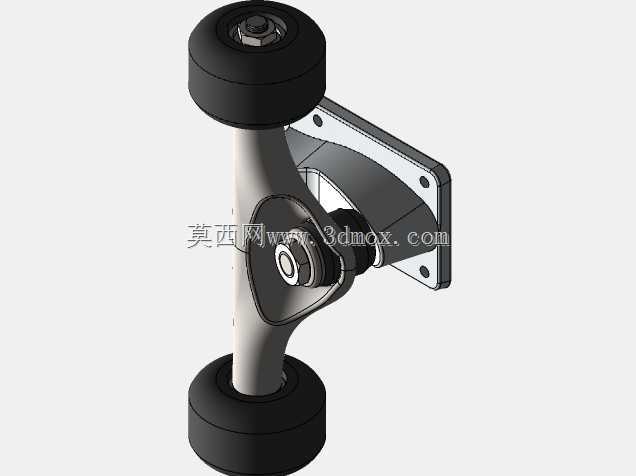

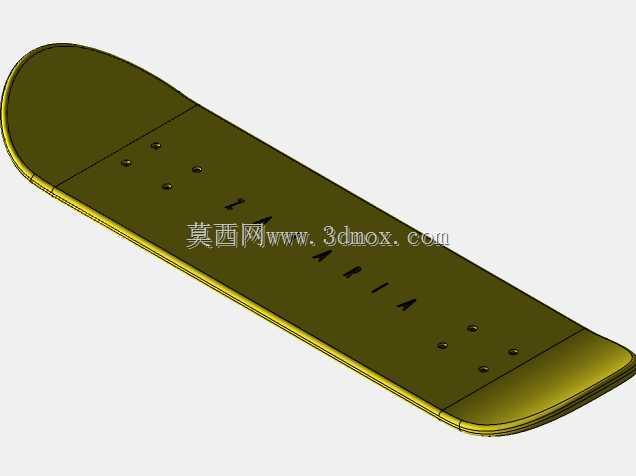

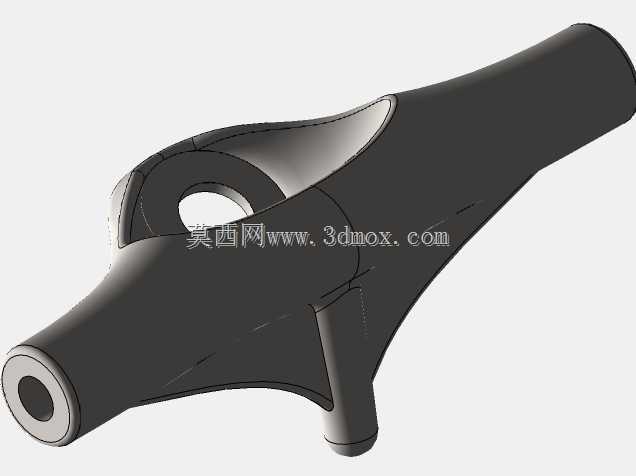

　　日常通勤与休闲运动场景中，滑板作为轻量化短途代步载体，其结构可靠性直接决定滑行体验与使用安全，这套三维设计完整还原了双翘滑板的全装配结构，覆盖从板面到轮组的全部连接细节。从实际使用场景出发，滑板需要同时承载平路滑行、坡道转向、轻微起跳落地的复合载荷，因此板面采用两端上翘的流线型轮廓，板身主体做了渐变厚度处理，脚窝位置预留了贴合脚掌弧度的内凹曲面，既保证滑行时脚部的贴合摩擦力，也能在做技巧动作时提供足够的形变缓冲空间，板头与板尾的上翘角度经过反复校核，控制在17度到22度区间内，兼顾点板发力的杠杆效率与滑行时的防磕碰冗余。轮组与板面之间的桥组是整个结构的核心传力部件，设计中采用了主销倾斜的转向结构，主销内倾角度设置为8度，

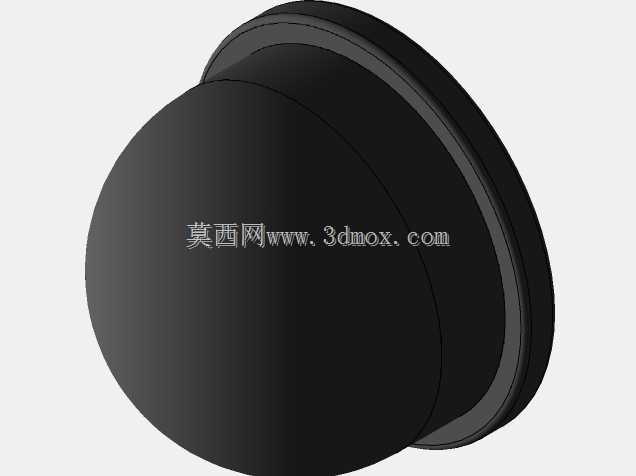

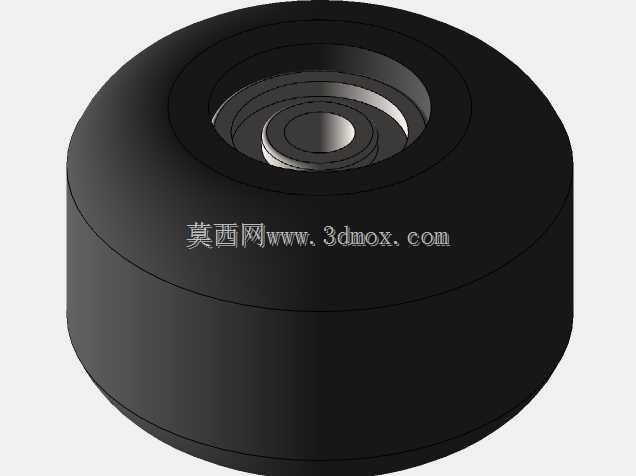

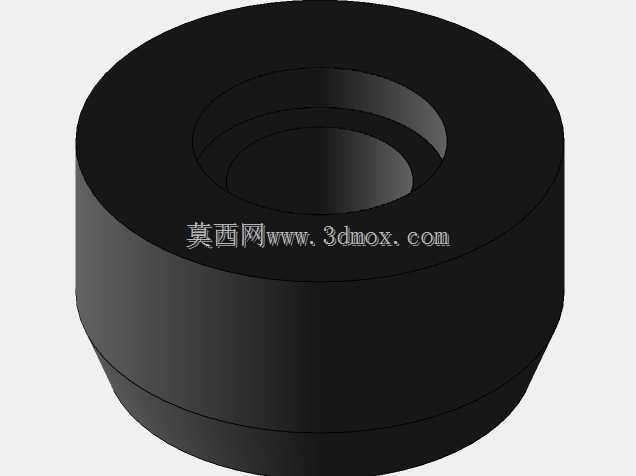

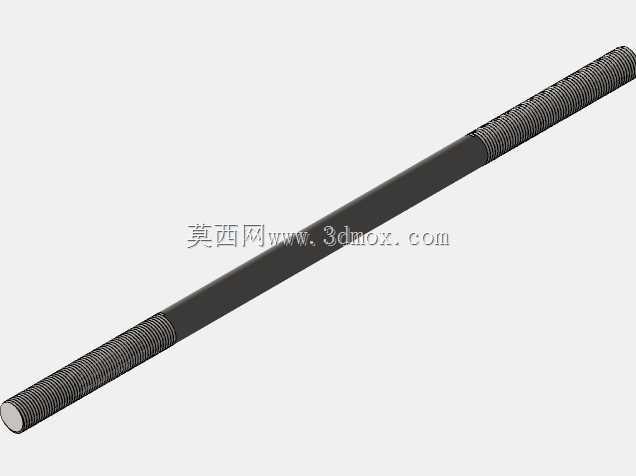

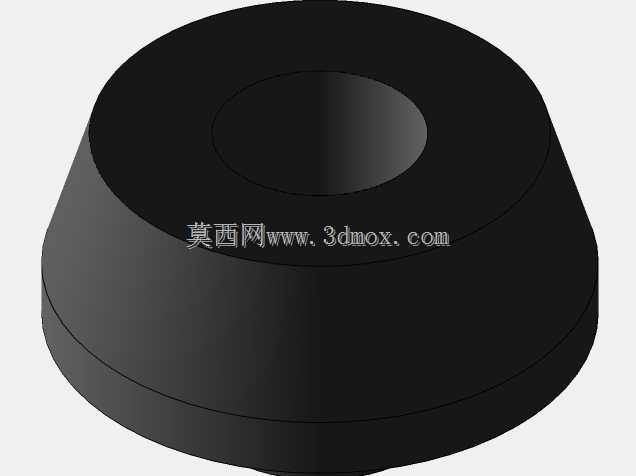

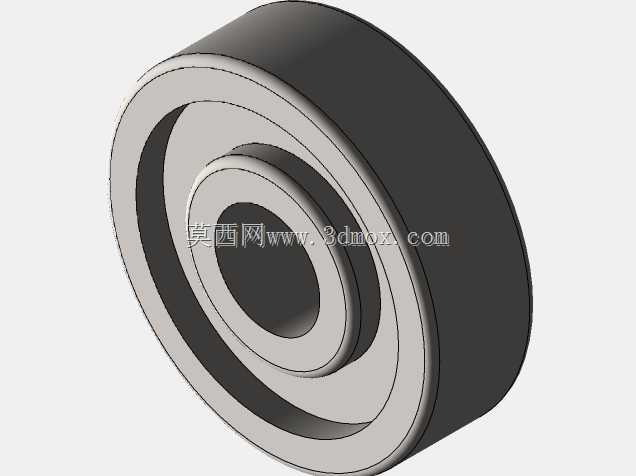

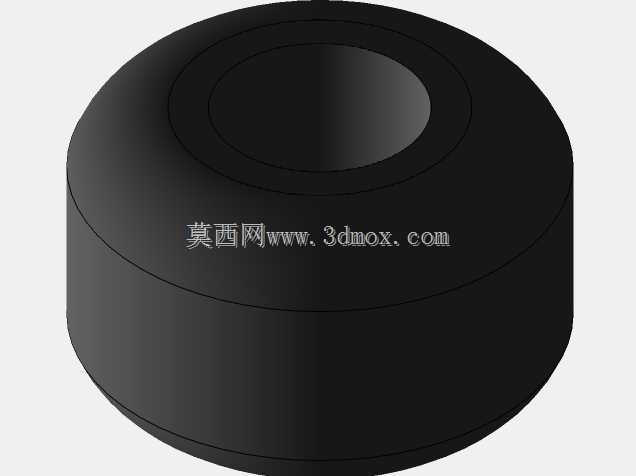

　　配合PU垫的弹性形变空间，可实现滑行时左右倾斜压弯的转向反馈，转向限位结构做了隐藏式处理，避免极限压弯时桥座与轮面发生剐蹭。四个轮体采用宽轮面设计，轮缘做了圆弧过渡处理，既可以降低粗糙路面的滚动阻力，也能在侧滑动作时提供线性的摩擦力反馈，轮体内部预留了标准轴承安装位，与桥端轴径采用间隙配合公差，保证轮体转动顺滑无卡滞。安装边界层面，板面与桥组的连接采用标准孔位布局，桥钉孔位做了沉头处理，安装后桥钉顶面与板面完全齐平，不会凸起硌脚，整套结构的总宽度控制在20厘米左右，总长度80厘米，轮距设置为48厘米，重心高度控制在7厘米范围内，保证滑行时的稳定性同时兼顾转向灵活性。设计过程中针对落地冲击场景做了结构强化，

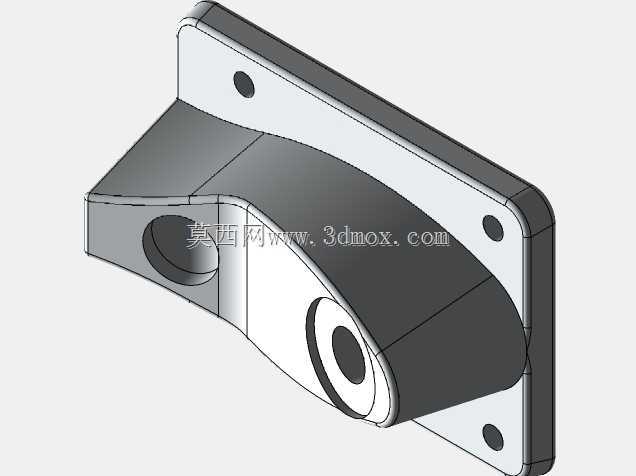

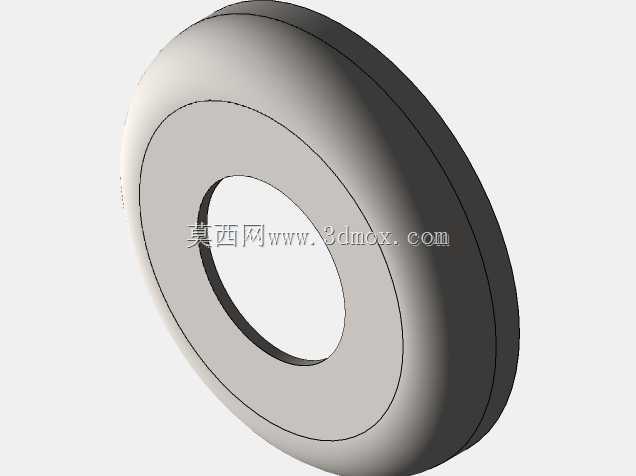

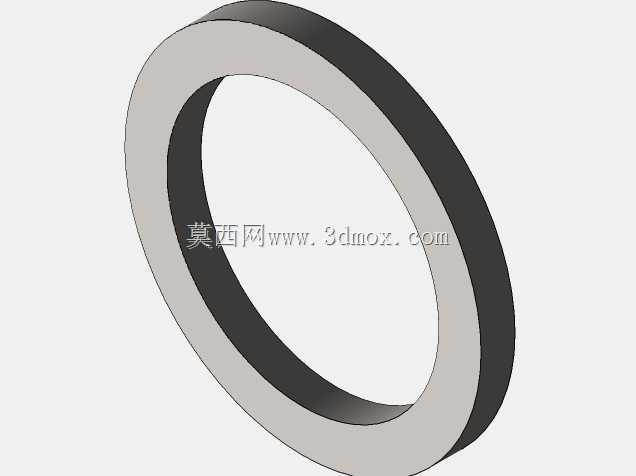

　　桥座与板面接触的位置增加了弹性垫片，可分散落地时的集中冲击力，避免板面局部应力集中导致开裂，轮轴位置做了轴肩定位结构，防止轮体在侧向受力时发生窜动。从结构装配逻辑来看，整套模型完全按照实际生产的装配顺序搭建，每个零件的配合公差都参考了行业通用标准，板面的曲面造型兼顾了美学设计与力学性能，没有多余的冗余结构，整体重量控制在合理区间内，既满足日常代步的轻量化需求，也能承受常规技巧动作的冲击载荷。针对不同使用场景的适配性，这套结构预留了轮体更换的兼容空间，可根据使用需求更换不同硬度、直径的轮体，桥组的PU垫也可根据使用者体重和滑行习惯更换不同弹性系数的配件，无需改动主体安装孔位即可完成适配。转向结构的阻尼设置经过多轮调整，

　　既不会因为阻尼过小导致高速滑行时晃动感明显，也不会因为阻尼过大导致转向费力，平路滑行时的回正力矩足够，不需要刻意调整重心即可保持直线滑行状态，压弯转向时的力反馈线性，不会出现突然转向过度的情况。板面的边缘做了圆弧倒边处理，避免搬运或者使用过程中边缘磕碰造成损伤，同时也能降低板面边缘的应力集中系数，提升板身的整体抗冲击寿命。整套结构没有多余的装饰性零件，所有结构特征都服务于实际使用功能，每个连接位置的紧固件都做了防松设计考虑，长期使用下不会因为振动出现紧固件松动的问题，轮体与桥端的配合位置预留了润滑脂填充空间，可定期维护保证转动顺滑。
