直插式发光二极管封装结构三维建模

　　直插式发光二极管是电子电路中应用范围极广的基础光电器件，这套三维模型完整还原了常规5mm直径规格直插LED的全部结构细节，从顶部的环氧透光封装体，到中部的支架碗杯、键合区域，再到底部伸出的两根平行引脚，所有结构的尺寸比例都严格参照行业通用量产规格搭建，可直接用于电路装配仿真、PCB布局干涉检查、教学演示场景的结构参考。

　　从实际应用场景来看，这类直插LED几乎覆盖了所有低压电子设备的状态指示需求，小到消费类充电器、家电控制面板的电源指示灯，大到工业控制柜的信号状态灯、仪器仪表的数值显示段，甚至户外亮化的点阵屏单元，都能见到该结构器件的身影。建模过程中首先明确了各部分的功能边界：顶部的圆柱状环氧封装并非单纯的外形装饰，其曲面弧度经过光学设计，既可以保护内部的发光芯片与键合金线不受外力、潮气侵蚀，还能通过环氧树脂的折射率调整光线出射角度，常规雾状封装的半功率出光角在20-30度区间，透明封装的出光角可覆盖更大范围，模型中封装体的壁厚、顶部圆弧曲率都与量产件保持一致，可直接导入光学仿真软件做初步的出光效果验证。

　　中部的支架结构是整个器件的力学与导电核心，其中较长的引脚对应阳极，较短的对应阴极，模型还原了阳极支架顶端的碗杯结构——这个内凹结构的作用是固定发光芯片，同时通过碗杯内壁的反光面将芯片侧面发出的光线反射到出光方向，提升光效利用率。两根引脚的截面尺寸、伸出长度都按照波峰焊工艺的要求设置，引脚间距为标准2.54mm，刚好匹配通用万能板、PCB标准焊盘的孔距，在做PCB布局设计时，可直接调用该模型检查焊盘开孔大小、引脚伸出长度是否与周边元件存在干涉，尤其是在高密度装配的控制面板内，提前通过三维模型验证安装间隙，能避免实际生产中出现元件无法插装、引脚与周边结构短路的问题。

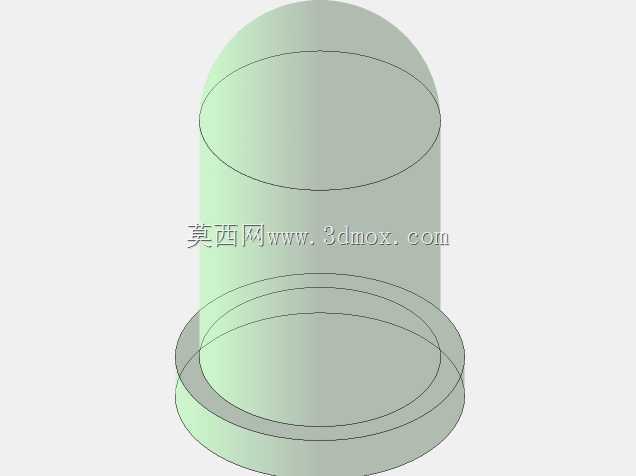

　　建模时特意区分了不同结构的材质特征：环氧封装体设置为半透明的淡绿色材质，还原普通绿光LED的封装外观，引脚部分设置为镀锡金属的质感，支架内部的导电部分与封装的结合面做了贴合处理，没有出现结构缝隙，还原了注塑封装后的实际装配状态。考虑到部分场景需要做装配动画演示，模型的各部分结构都做了独立分组，可单独拆分展示内部芯片、支架、封装的装配关系，在电子工艺教学、产品结构展示场景中，可直接拆解模型讲解直插LED的生产流程：从支架冲压、芯片固晶、金线键合，到环氧模塑封装、引脚切脚成型的全工序结构逻辑。

　　在安装边界方面，该模型的封装主体直径为5mm，总高度（不含引脚）为8.7mm，引脚伸出长度为15mm，安装时PCB板上方需要预留至少9mm的高度空间，板下方预留的引脚剪脚长度可根据实际焊接工艺调整，常规波峰焊后留脚长度为2-3mm即可满足焊接强度要求。需要注意的是，这类直插元件的引脚存在极性区分，模型中长短脚的差异完全符合行业通用标识规则，在做装配仿真时可直接通过引脚长度判断极性方向，避免出现电路接反的设计错误。另外，模型中封装底部的法兰凸缘结构也做了还原，这个凸缘的作用是在插装时抵住PCB板面，控制元件插装高度，保证同一批次产品的LED露出高度一致，避免出现面板指示灯高低不平的装配问题，在做面板开孔设计时，开孔直径设置为5.2mm即可让封装主体顺利穿过，同时凸缘可卡在PCB背面起到定位作用。

　　从结构设计的合理性角度看，这套模型没有做多余的简化，两根引脚的平行度、封装与引脚的同轴度都符合量产件的公差范围，既可以用于电子设备的整机结构装配校验，也可以作为基础电子元件模型纳入标准件库，在做各类电子产品的三维布线、布局设计时直接调用，省去重复建模的时间。对于刚接触电子结构设计的工程师来说，通过该模型可以直观理解直插光电器件的结构逻辑，掌握元件封装尺寸与PCB设计、面板开孔之间的匹配关系，避免在实际设计中出现安装尺寸不匹配、极性方向错误等常见问题。
