网球结构受力仿真分析三维数模

　　这套三维数模围绕网球的实际受力工况搭建，核心服务于运动器材研发环节的结构性能验证场景，可直接对接运动器材实验室的材料性能测试、击球动力学模拟工作流，帮助研发人员在开模前快速掌握网球在不同冲击载荷下的内部应变分布规律，省去多轮实物打样的测试成本。从实际使用场景出发，网球在高速击球过程中会与拍线产生毫秒级的冲击接触，常规的实物测试只能获取表面的形变数据，无法直观呈现内部橡胶层、毛毡层结合位置的应力集中情况，这套数模通过分层建模的方式还原了网球的实际层叠结构，将外层毛毡的摩擦特性、中层橡胶的弹性模量、内部充气压力对应的等效刚度都做了参数化设置，可根据不同材质配方快速调整参数，匹配不同档次网球的性能测试需求。

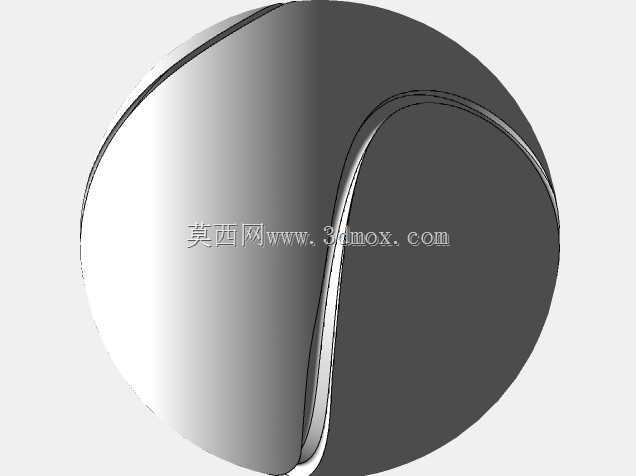

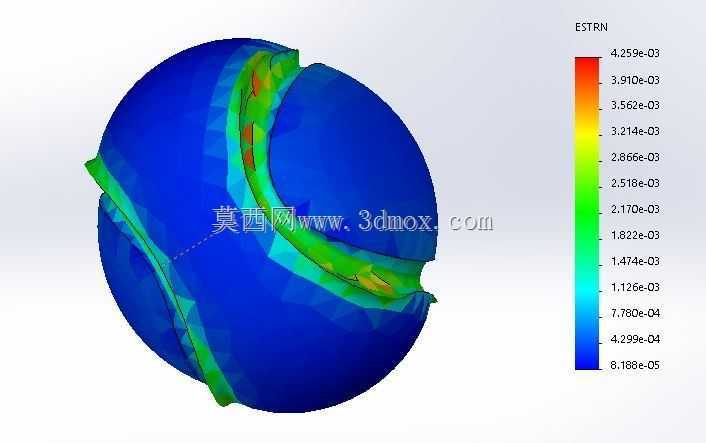

　　设计过程中没有采用简化的整球均质模型，而是沿着网球的实际合模缝位置做了结构拆分，还原了生产过程中两个半球橡胶壳粘合的接缝结构，这一位置恰恰是网球受冲击后最容易出现开裂失效的薄弱点，数模中针对接缝位置做了网格加密处理，从展示的应变云图可以看到，接缝区域的应变值明显高于球面其他区域，和实际疲劳测试中接缝位置先出现破损的失效规律完全吻合。在安装与边界设置上，数模预留了多组载荷施加接口，既可以模拟正手平击时的正面垂直冲击载荷，也可以模拟上旋击球时带切向摩擦力的斜向冲击，还能对接发球时的高速碰撞工况，边界约束条件可根据测试需求调整为固定约束、弹性支撑约束等不同模式，匹配不同的测试台架安装场景。外形尺寸完全参照标准比赛用网球的尺寸规范搭建，

　　整体外径控制在标准公差范围内，层厚参数也和市售常规网球的实际层厚一致，不需要额外做尺寸缩放就能直接导入仿真求解器计算。数模中还整合了渲染模块的材质设置，可直接输出不同角度的应变云图可视化效果，方便研发人员在项目评审时直观展示受力分布结果，不需要额外做后期的材质贴图调整。从工程应用角度看，这套数模既可以用于网球新产品的材料配方研发，帮助研发人员调整橡胶层的硬度、厚度参数来优化击球手感，也可以用于网球生产环节的质量抽检模拟，通过仿真结果预判不同批次产品的抗冲击寿命，还能作为体育工程专业的教学案例，帮助学生理解薄壁空心弹性球体的冲击受力规律。建模过程中充分考虑了不同仿真软件的接口兼容性，几何模型没有出现碎面、

　　非流形等容易导致网格划分失败的几何错误，接缝位置的圆角过渡也完全还原实际生产的工艺特征，不会因为几何简化导致仿真结果和实际测试出现过大偏差。针对网球使用过程中反复受冲击的疲劳工况，数模还预留了疲劳分析的参数输入接口，可结合材料的S-N曲线直接计算网球的耐冲击次数，为产品的耐用性指标优化提供数据支撑。
