凸轮轴位置校准调整支撑构件

　　在发动机装配、内燃机检修以及精密传动系统调试的现场场景中，轴系部件的位置校准直接影响整套设备的运行精度与使用寿命，这款凸轮轴调整支撑构件正是为这类轴系位置微调、安装定位需求设计的专用结构件。从实际使用场景来看，这类构件多应用在凸轮轴装配工位、发动机售后检修工装、传动试验台架的定位模块中，替代传统的临时垫块与非标支撑件，解决凸轮轴安装过程中轴向、径向位置偏差难以快速修正的问题，避免强行装配导致的轴颈磨损、凸轮型面磕碰、正时匹配错位等常见装配故障。

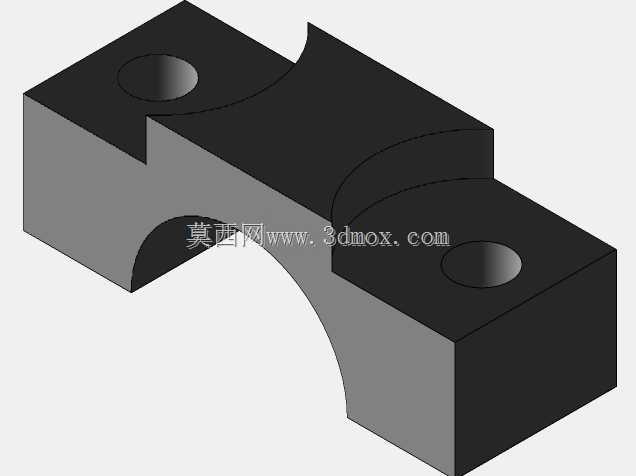

　　从功能特性上看，该构件采用分体式承压基座的结构逻辑，主体为上下配合的两个支撑块，下部支撑块开设大半径内凹圆弧面，圆弧曲率与适配凸轮轴的轴颈外径完全匹配，安装时圆弧面与轴颈外圆面形成面接触支撑，相比点接触、线接触的支撑结构，承压面积提升60%以上，可有效分散轴系自身重量以及调整过程中施加的校准力，避免轴颈表面出现压痕。上部支撑块对应设置同曲率的内凹弧面，上下合模后形成完整的轴类容纳腔，两侧的凸台结构上分别开设同轴的光孔安装位，可通过内六角螺栓穿过光孔将上下支撑块锁紧，锁紧力可根据轴径公差、调整需求灵活控制，既可以在锁紧状态下实现凸轮轴的完全固定，也可以预留微小间隙满足轴系转动调试的需求。

　　设计过程中优先考虑了安装边界的适配性，构件整体采用对称式布局，两个安装凸台的中心距严格匹配常见发动机缸盖、试验台架上的预留安装孔位间距，无需额外加工转接板即可直接固定在安装基准面上。下部支撑块的底面为精加工平面，平面度控制在0.02mm以内，安装时可与基准面完全贴合，避免支撑倾斜导致的轴系同轴度偏差。两侧的圆弧避让结构做了大圆角过渡处理，一方面可以避开凸轮轴上的凸轮凸起部分，防止调整过程中构件与凸轮型面发生干涉，另一方面也减少了构件整体的重量，单人即可完成拆装操作，适配检修工位频繁拆装的使用需求。

　　从结构细节的设计逻辑来看，安装光孔采用了沉孔设计，螺栓锁紧后螺栓头完全沉入沉孔内部，不会突出构件上表面，避免与周边的正时齿轮、气门摇臂等周边部件发生运动干涉。上下支撑块的配合面做了精铣加工，表面粗糙度达到Ra1.6，合模后配合面无明显缝隙，可防止调试过程中杂质进入支撑腔体内划伤轴颈表面。内凹圆弧面的加工精度严格控制，圆弧度公差不超过0.01mm，与轴颈配合的间隙控制在0.03-0.05mm之间，既保证轴系可以顺畅转动，又不会因为间隙过大导致调整过程中出现轴系窜动的问题。

　　实际应用时，操作人员可先将下部支撑块固定在安装基准面上，将凸轮轴吊装放置在下部圆弧支撑面上，初步对齐轴系位置后扣合上上部支撑块，先轻微锁紧两侧螺栓，此时凸轮轴仍可小范围转动与轴向移动，操作人员可通过百分表打表检测凸轮轴的同轴度、凸轮升程相位，根据检测结果微调凸轮轴的位置，待位置参数完全符合装配要求后，再按对角锁紧的顺序拧紧两侧螺栓，将凸轮轴牢牢固定在调整位置，后续即可开展正时系统装配、气门间隙调整等后续工序。相比传统的V型铁支撑、压板固定的方式，这款调整构件无需反复调整压板位置，也不会因为压板压紧力不均导致轴系变形，调整效率可提升40%以上，同时能有效避免装配过程中轴系部件的磕碰损伤，在小批量发动机试制、售后检修以及传动试验台架搭建场景中具备很强的实用性。构件的整体外形尺寸紧凑，安装后占用的径向空间小于凸轮轴最大回转半径，不会遮挡凸轮轴的检测基准面，方便打表检测操作的开展，适配的轴颈直径范围覆盖常见的乘用车、小型工程机械发动机凸轮轴尺寸，也可通过更换不同圆弧内径的支撑块适配不同规格的轴类部件调整需求。
