多拐式内燃机传动曲轴结构设计

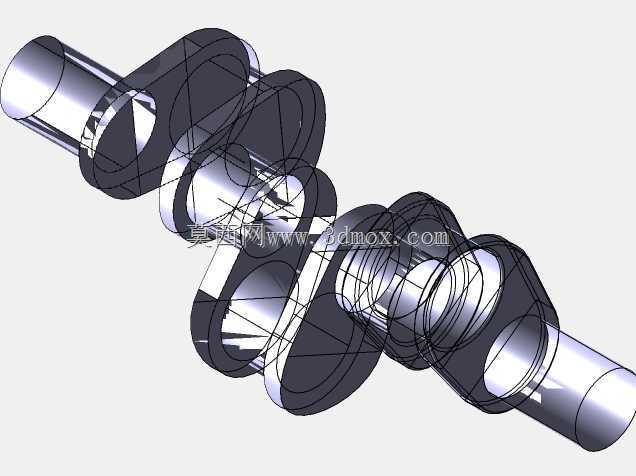

　　在往复式内燃机、活塞式压缩机这类依靠活塞直线往复运动完成做功循环的设备里，曲轴是把直线作用力转化为回转扭矩的核心承载构件，整套动力输出的平顺性、耐久度都和曲轴的结构设计直接挂钩。这次设计的多拐曲轴，针对小排量四缸内燃机的动力输出需求做结构匹配，整体采用整体式锻造结构的建模逻辑，所有轴颈、曲柄臂、平衡块的衔接位置都做了平滑过渡处理，避免应力集中带来的疲劳失效风险。

　　从实际装机的应用场景来看，这类曲轴主要适配排量在1.0-1.6L的民用乘用车内燃机，也可同结构缩放后用于小型活塞式空气压缩机、农用机械的单缸/多缸动力单元，核心作用是承接活塞通过连杆传递来的爆发压力，将活塞的上下往复运动转化为曲轴自身的连续回转运动，再通过飞轮端把扭矩输出给传动系统，驱动设备运转。设计过程中首先确定的是曲柄销的偏心距，这个参数直接决定活塞的行程长度，结合目标机型的燃烧室容积、压缩比要求，偏心距取值匹配活塞行程80-90mm的常用区间，保证做功行程的容积效率符合设计目标。

　　结构布局上采用四缸机常用的平面曲轴布置，四个曲柄销分别对应四个气缸的连杆安装位，相邻曲柄销的相位角按照180度间隔排布，保证四个气缸的做功顺序能够均匀错开，让输出扭矩的波动尽可能小，减少整机运转时的振动。主轴颈的数量按照全支撑结构设计，每两个相邻曲柄销之间都设置独立的主轴颈，配合缸体上的主轴承座实现多点支撑，大幅降低曲轴高速回转时的挠曲变形量，适配最高6000rpm的额定转速工况。每个曲柄臂的侧面都集成了平衡块结构，平衡块的重心偏移方向与曲柄销偏心方向相反，用来抵消曲柄销、连杆大头回转时产生的离心惯性力，以及活塞往复运动带来的一阶往复惯性力，平衡块的外形按照回转包络线做切除处理，避免曲轴回转时与缸体内部的加强筋、机油喷嘴发生干涉。

　　安装边界的尺寸设定上，前端轴颈预留了正时齿轮、机油泵驱动齿轮、皮带轮的安装位，轴颈上设计有对应的半圆键槽和锁紧螺纹结构，保证附件驱动的传动可靠性；后端法兰盘按照标准飞轮连接尺寸设计，均布6个螺栓过孔，定位止口的同轴度相对于主轴颈公共轴线控制在0.02mm以内，保证飞轮回转时的动平衡精度。所有主轴颈和曲柄销的表面都按照轴瓦配合的要求做圆柱度约束，轴颈的圆角半径统一取3mm，既保证足够的承载截面积，又不会因为圆角过大导致轴瓦有效支撑宽度不足。润滑油道的设计采用斜向贯通孔结构，从主轴颈表面的油孔倾斜打通到对应曲柄销的表面，让主轴承供给的压力机油能够顺着内部油道直接输送到连杆轴承的摩擦面，保证高负荷运转时的润滑可靠性，油道孔口位置都做了倒角沉孔处理，避免机加工后的毛刺残留堵塞油道。

　　建模过程中特意对曲柄臂与轴颈的衔接位置做了应力校核，在最大爆发压力12MPa的工况下，过渡圆角位置的最大应力控制在材料许用应力的70%以内，预留足够的疲劳安全系数。整体模型的所有特征都采用参数化建模方式，轴颈直径、偏心距、曲柄臂厚度、平衡块配重都可以通过参数调整快速修改，方便后续针对不同排量、不同缸数的机型做结构衍生，不需要重新绘制基础特征。考虑到实际加工的工艺性，所有需要磨削加工的轴颈表面都预留了拔模斜度？不，是保证轴颈的轴向截面没有倒扣结构，方便外圆磨床的一次装夹加工，平衡块的侧面也设计成平面结构，方便动平衡测试时的去重加工。另外，曲轴前端的油封轴颈位置按照标准油封的配合尺寸设计，表面粗糙度要求和轴颈配合面区分开，既保证油封的密封效果，又不会过早磨损油封唇口。后端的油封安装位同样做了对应的甩油盘结构集成，当少量机油从主轴承间隙渗出时，会被甩油盘甩回曲轴箱内部，减少机油泄漏的风险。
