小型发动机壳体剖视结构三维设计

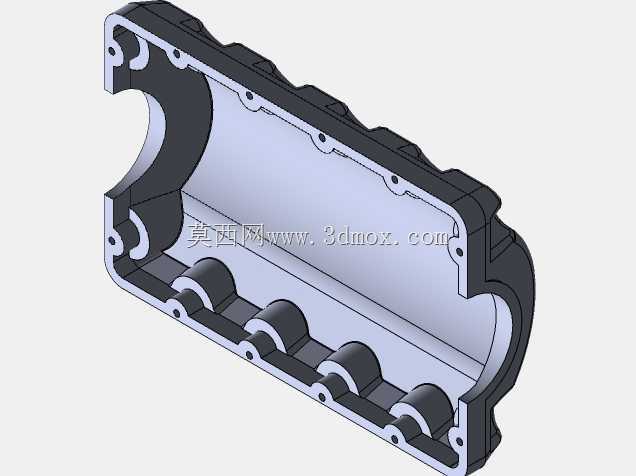

　　本次呈现的是小型内燃机的单侧壳体剖视结构，这类壳体是通用小型动力设备的核心承载构件，常见于园林机械、小型发电机组、摩托艇动力单元等对动力体积有严格限制的应用场景，承担着容纳曲柄连杆机构、布置润滑油道、连接缸盖与侧盖、密封动力腔体的核心作用。从结构设计来看，该壳体采用分体式单侧腔体结构，剖视视角可清晰看到内部沿轴向排布的五个轴承安装座，这些安装座与壳体本体一体铸造成型后经机加工保证同轴度，用于支撑曲轴及凸轮轴的转动轴系，避免轴系运转过程中出现挠曲变形，适配直列多缸小型发动机的轴系布局需求。壳体外侧沿分型面均匀布置螺纹安装孔，孔位周边设计有局部加厚凸台，一方面避免螺栓锁紧时出现应力集中导致壳体开裂，另一方面保证合箱后的密封面平面度要求，

　　防止润滑油渗漏、腔体泄压等故障。壳体两端设计有半圆形轴伸避让缺口，缺口处集成了油封安装槽，可直接装入骨架油封实现曲轴输出端、正时端的动密封，无需额外加装密封端盖，有效压缩了整机的轴向安装尺寸。在设计思路上，该壳体优先考虑了铸造成型工艺性，外壁的加强筋沿受力方向排布，既提升了壳体整体的刚性，降低发动机运转过程中的结构振动噪声，又控制了壳体的整体壁厚，避免铸件出现缩孔、缩松等成型缺陷。内部腔体的轮廓完全避让曲轴连杆的运动包络，预留了足够的运转间隙，同时腔体底部设计有倾斜的集油斜面，可将润滑后的机油导流回油底壳位置，保证润滑系统的回油顺畅。从安装边界来看，该壳体的合箱面为平面加工基准，所有安装孔位的位置度公差控制在0.1mm以内，

　　可与对侧半壳、缸盖、正时侧盖等周边部件实现无干涉装配，轴向总长度适配0.6-1.2L排量的小型直列发动机安装空间，安装时无需对周边附属部件进行额外改造。结构细节上，壳体外侧的阶梯状凸起是为了避让内部运动部件同时预留外部附件的安装空间，可直接安装机油标尺、呼吸器、油路接头等附属零件，所有外部接口的位置都经过运动干涉校核，在整机装配后不会与启动电机、化油器、排气歧管等外围部件产生位置冲突。这类壳体的材质通常选用压铸铝合金，在保证结构强度的同时有效降低整机重量，满足小型动力设备的轻量化需求，内部轴承安装座的位置经过动平衡校核，可适配最高6500rpm的额定转速工况，保证轴系高速运转时的支撑稳定性。
