徕卡夜用型定焦摄影镜头结构

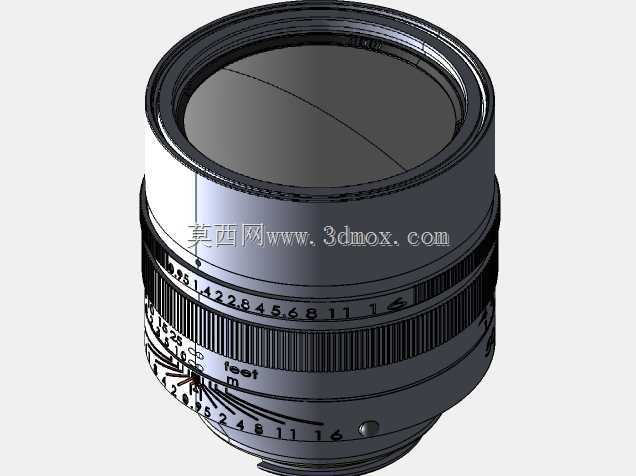

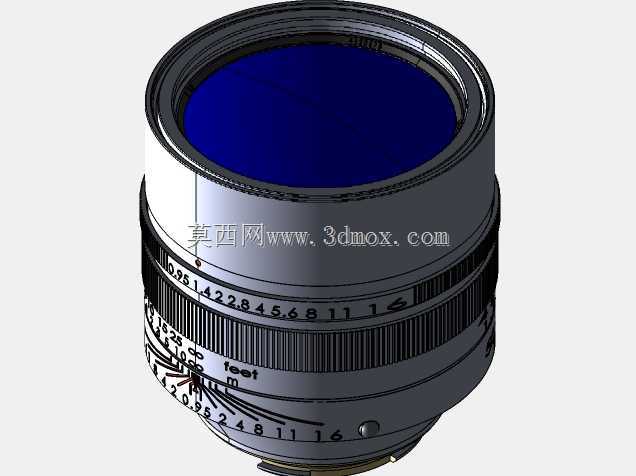

　　这套镜筒结构面向低照度摄影场景，主体围绕前端光学镜片、多层回转镜筒、调焦环、光圈刻度环以及后端安装接口展开，适合用于相机附件开发、光学设备外观验证、摄影器材结构教学和产品渲染展示。实际使用中，镜头通过前端镜片收集光线，内部各段镜筒承担镜片定位、隔圈压紧、行程导向和操作手感控制；外侧调焦环旋转时带动内部镜组沿轴向移动，从而改变对焦距离，光圈环则通过刻度与限位结构提示通光孔径变化，满足暗光环境下对景深、曝光和成像清晰度的调节需求。

　　从结构布置看，模型采用典型的同轴圆筒式设计，所有功能环均围绕光轴分布。前端为大口径镜片容纳区，镜圈边缘设置压装边界，用于固定镜片并保证外缘与镜筒同轴；中段布置带细密防滑纹路的操作环，纹路沿圆周连续分布，能够在手动旋转时增加手指接触阻力，降低调焦过程中打滑的可能。镜身外侧保留距离标尺、景深刻度和英尺、米制标识区域，刻度随环体转动与固定基准线对应，使用者可通过刻度判断对焦位置和景深范围。下部环带设置定位钉、止动边和分段台阶，既限制环件转动范围，也避免装配后环件轴向窜动。

　　设计思路上，该结构重点处理光学件与机械件之间的同轴关系。镜筒各层采用台阶配合，前端内径优先服务于镜片有效通光口径，外壁则根据操作环宽度、标识区长度和握持强度逐层变化。调焦环与固定筒之间需要保留稳定的旋转间隙，过紧会造成手动操作迟滞，过松则容易产生虚位和偏心；因此在建模时应明确环件宽度、配合直径、止口深度和限位凸点位置。镜片安装槽需考虑压圈、隔圈和遮光内壁的空间，镜片不能直接承受刚性挤压，周向定位应通过台阶面和压装结构共同实现。

　　外形边界方面，镜头整体呈短粗圆柱形态，前端口径明显大于后端接口区域，最大外轮廓集中在镜片压圈和调焦环位置。安装时前端需要预留滤镜、遮光罩或保护盖的旋合空间，后端则要考虑与相机机身卡口或转接环的连接距离。镜身轴向长度由镜片组行程、调焦环宽度和尾部接口深度共同决定，若用于设备内部集成，还需校核最外圆与周边壳体、支架、握持部位的干涉关系。环件上的防滑齿不宜只作为外观纹理处理，齿距、齿深和圆角会直接影响触感与成型工艺；金属加工场景下可采用车削加滚压纹路，塑料样机则需考虑拔模斜度和分型线位置。

　　在工程建模过程中，回转体部分适合通过旋转特征建立基础轮廓，再对刻度、齿纹、定位钉和标识槽进行阵列或周向切除。镜片区域采用透明或深色材质表现时，应保持前后表面曲率、边缘厚度和镜圈压边一致，避免渲染中出现镜片悬浮或穿透。调焦环、光圈环与固定筒之间应建立清晰的装配层级，便于后续检查转动行程、同轴度和相邻零件间隙。对于摄影器材开发而言，这类结构不仅要满足外观还原，还要兼顾手动操作逻辑、光学件装拆顺序、镜筒强度以及尾部安装边界，是光学设备机械结构设计中较有代表性的同轴精密组件。
