手动定焦摄影镜头光学镜筒结构

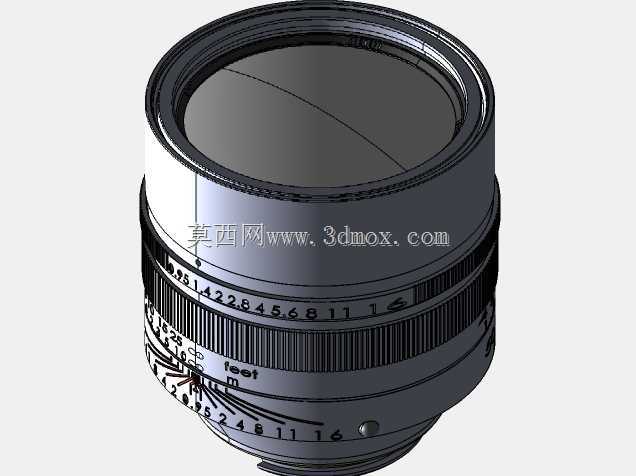

　　该作品呈现的是一枚手动定焦摄影镜头的完整镜筒外观与机械操作结构，建模重点集中在前端光学镜片、多层环形壳体、调焦齿纹、景深刻度以及距离标识区域。镜头作为成像系统的前端部件，广泛用于相机机身、工业视觉检测工位、机器视觉采集平台、实验光学架以及摄影测量设备中。实际使用时，镜筒通过后端卡口或螺纹接口与成像设备连接，前端镜片负责光线汇聚，中部旋转环则承担手动对焦与光圈设定功能。

　　从结构上看，模型采用同轴圆筒布局，各段环体沿光轴方向叠合。最前端为压圈与前镜片区域，镜片边缘由黑色环形压圈固定，压圈内侧需要保留镜片装配间隙，避免玻璃件与金属壳体硬接触。镜筒前段直径较大，表面设置光滑圆柱面，便于遮光罩、滤镜环或保护盖进行旋接。实际设计中，前端通常布置标准外螺纹或卡口槽，螺纹直径、螺距和端面台阶必须与附件边界一致，否则会出现滤镜无法拧入、遮光罩干涉或端面压紧不均的问题。

　　中部调焦环是该模型最具机械特征的部分。外圆密布竖向防滑齿纹，齿纹宽度、深度和间距直接影响手动旋转时的摩擦力与操作手感。工程建模时不能只把齿纹作为装饰处理，需要考虑橡胶包覆层或金属滚花的实际厚度，调焦环外径应控制在手持旋转舒适范围内，环宽也要给手指留出足够接触面积。调焦环旋转时，内部通常通过多头螺纹、凸轮槽或直线导槽带动镜组沿光轴移动，因此外部环体与内部镜组之间存在明确的运动关系。虽然外观模型主要展示外部形态，但在后续详细设计中，应同步校核旋转角、行程、导程和近摄距离之间的对应关系。

　　镜筒下部的刻度区域包含距离标尺、景深刻度、光圈数值以及英尺、米制单位标识。刻度环并非单纯视觉元素，它反映了调焦位置与成像距离的映射关系。实际产品中，无限远标记、最近对焦距离和常用距离刻度需要围绕镜筒圆周布置，操作者通过观察固定指示线与旋转刻度的相对位置判断对焦状态。刻度字符应凹陷、印刷或填漆处理，避免长期摩擦后脱落；相邻数字之间的弧长要兼顾可读性和环体空间，不能因追求外观密集而导致标识误读。

　　镜头外形的安装边界主要由前端口径、最大外径、后端接口直径和总轴向长度决定。前端大直径区域需要预留滤镜及保护镜安装空间；中部滚花环外径最大，在设备布局中应避免与支架、护罩、相机笼件或相邻视觉模块发生碰撞。后端接口区域直径相对收敛，用于连接相机卡口或转接环，端面需保证与成像平面平行。若将其用于工业视觉系统，镜筒外侧还可能加装固定环、支撑夹或调焦锁紧螺钉，此时外壳上应预留平直加工面或锁紧位置，不能让滚花区域承受夹持力。

　　光学镜片在模型中以深色透明件表现，前镜片呈略微内凹的视觉效果，边缘与压圈之间形成连续环形边界。真实结构中，镜片依靠隔圈、压圈和遮光螺纹定位，镜片前后表面的光轴同轴度要求较高。镜筒内壁通常需要设置遮光牙纹或消光台阶，以减少杂散光反射；外观模型虽未展开内部镜片组，但从前端开口比例可以看出，前组镜片占据较大通光面积，适合表现大口径镜头的体量感。

　　材料与工艺层面，镜筒外壳可采用铝合金车削加工后阳极氧化，调焦环可使用金属滚花或包覆橡胶，刻度环通过铣削、激光雕刻或丝印完成标识。环形零件多为回转体，适合数控车加工，外圆齿纹可通过滚花、铣削或模具成型实现。装配时各环段之间需要控制径向间隙，既保证旋转顺畅，又不能产生明显晃动；轴向限位则通过卡环、台阶面或紧定螺钉完成。

　　该模型对结构设计人员的参考价值在于，它完整表达了手动镜头外部人机操作区域与光学筒体之间的造型关系：前端负责通光和附件连接，中段负责握持调焦，后段负责接口定位，刻度区负责反馈对焦信息。进行同类视觉设备设计时，可围绕光轴建立回转基准，先确定镜片通光直径和后端法兰定位面，再反推各环段外径、旋转环宽度、刻度分布和外部避让空间，从而使外观造型、操作手感和安装边界保持一致。
