双镜头无起落架航拍无人机结构设计

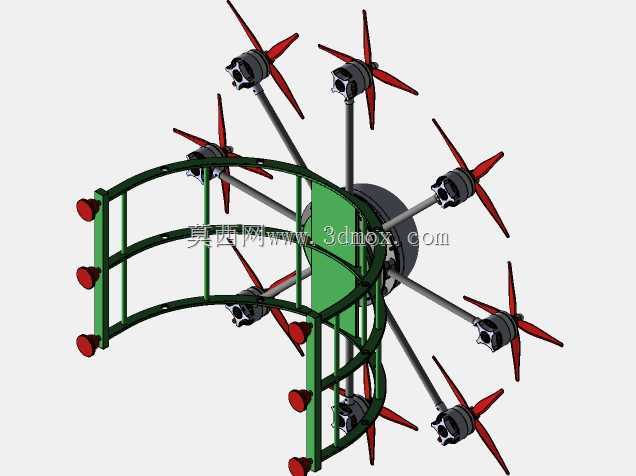

　　该结构方案面向小型航拍与近景巡检场景，重点处理双光轴载荷在紧凑机身上的布置问题。整机未设置传统外伸起落架，而是将支撑点整合到机身下部，并通过带内置球的脚结构吸收着陆接触时的姿态偏差。这样处理的直接收益，是降低起降阶段对周边空间的要求，使设备能够在狭窄平台、楼顶边缘、管道支架附近等受限区域完成落放；同时，支撑构件不再向镜头视场方向展开，前下方成像遮挡明显减少。

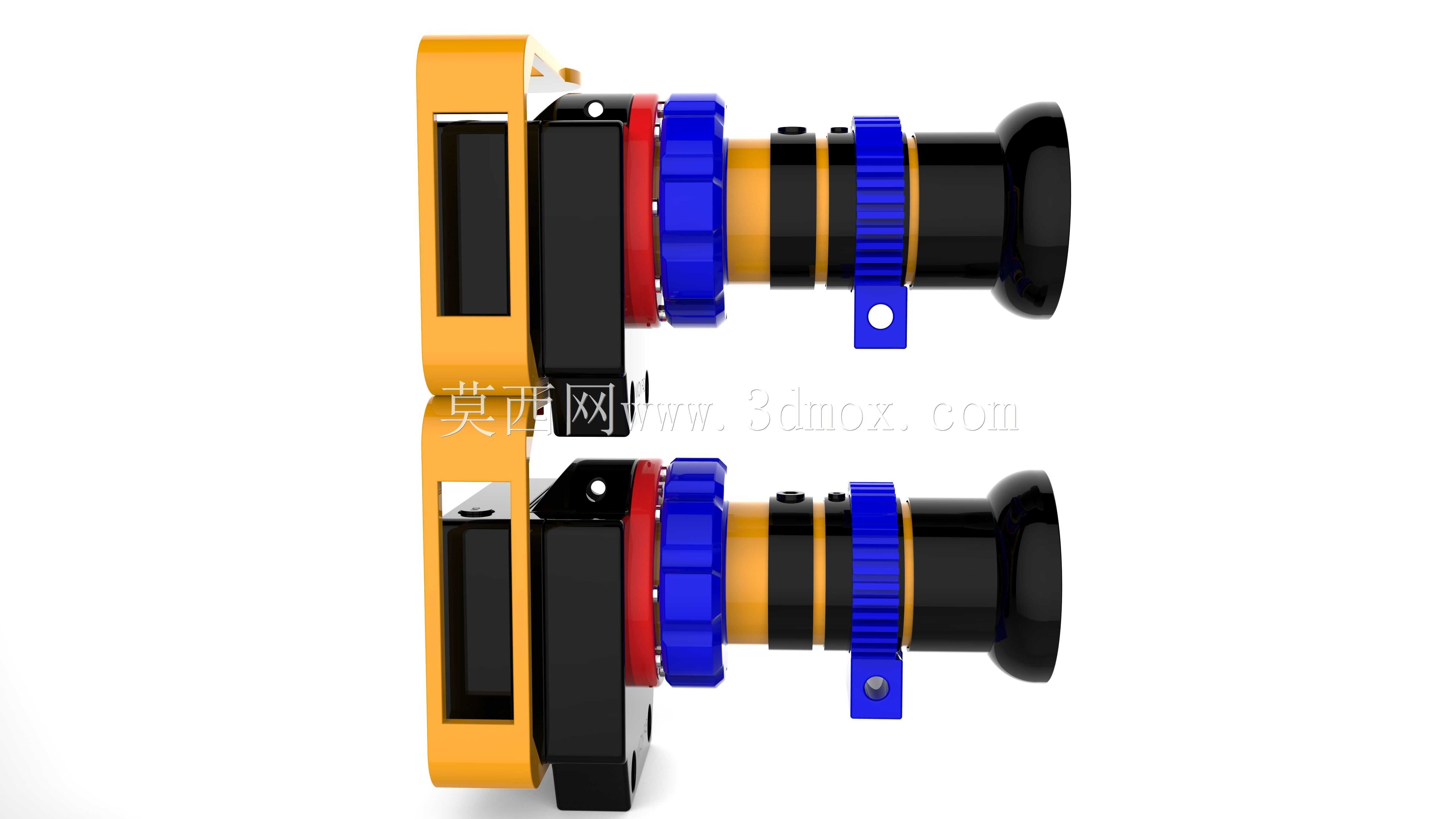

　　从实际用途看，这类结构适合搭载两组成像模块执行同步采集：一组可承担较宽视场的场景记录，另一组通过较长镜筒完成局部细节观察。双镜头并列布置时，不能只追求外观对称，还要考虑光轴间距、镜头前端伸出量、调焦环操作空间以及机身侧壁对视场的切割。模型中镜筒采用分段式外形，黑色主体配合蓝色调节环，既区分了握持与旋转操作区域，也为后续装配密封圈、压圈和限位螺钉预留了层级关系。红色隔环位于镜头与安装座之间，可作为缓冲、定位或遮光过渡件使用，避免金属安装面直接挤压镜筒。

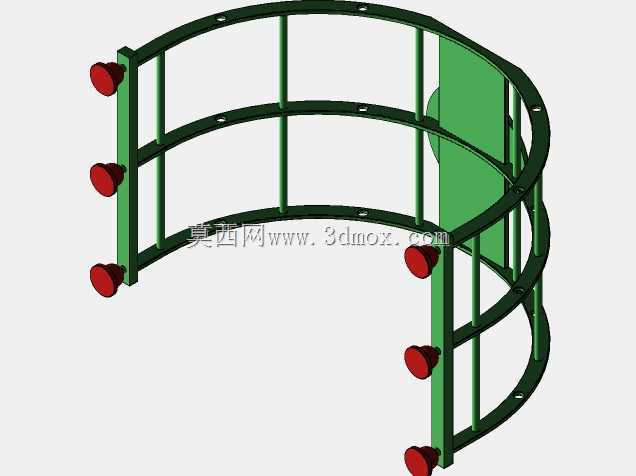

　　机身左侧的黄色框架是整个载荷安装的主要承力边界。框架采用折弯板式思路，上下两段形成平行支撑面，中间留出穿线和紧固件操作空间。镜头座通过黑色块状连接体固定在框架上，连接体既承担镜筒径向支撑，也把拍摄时产生的弯矩传递到侧板。设计时需要重点核对框架开口宽度与镜头最大外径的关系：镜筒外侧的蓝色齿状调焦环直径较大，若框架内侧间隙不足，手动调焦或加装舵机驱动环时会发生干涉；若间隙过大，则支撑刚度下降，飞行振动容易在画面中表现为高频抖动。

　　安装边界方面，镜头前端眼罩或遮光罩向机身前方伸出，属于整机最靠前的轮廓之一；后端连接座则贴近黄色侧板，形成较短的悬臂。上下两套镜头组件保持相同朝向和近似安装高度，有利于统一标定参考面，也便于在机架内部布置同规格减震垫。蓝色支架下方的小圆孔可作为锁付、定位销或线束固定点，实际工程中应结合螺钉规格校核孔边距，避免调焦环受力后把载荷传递到薄壁支架。

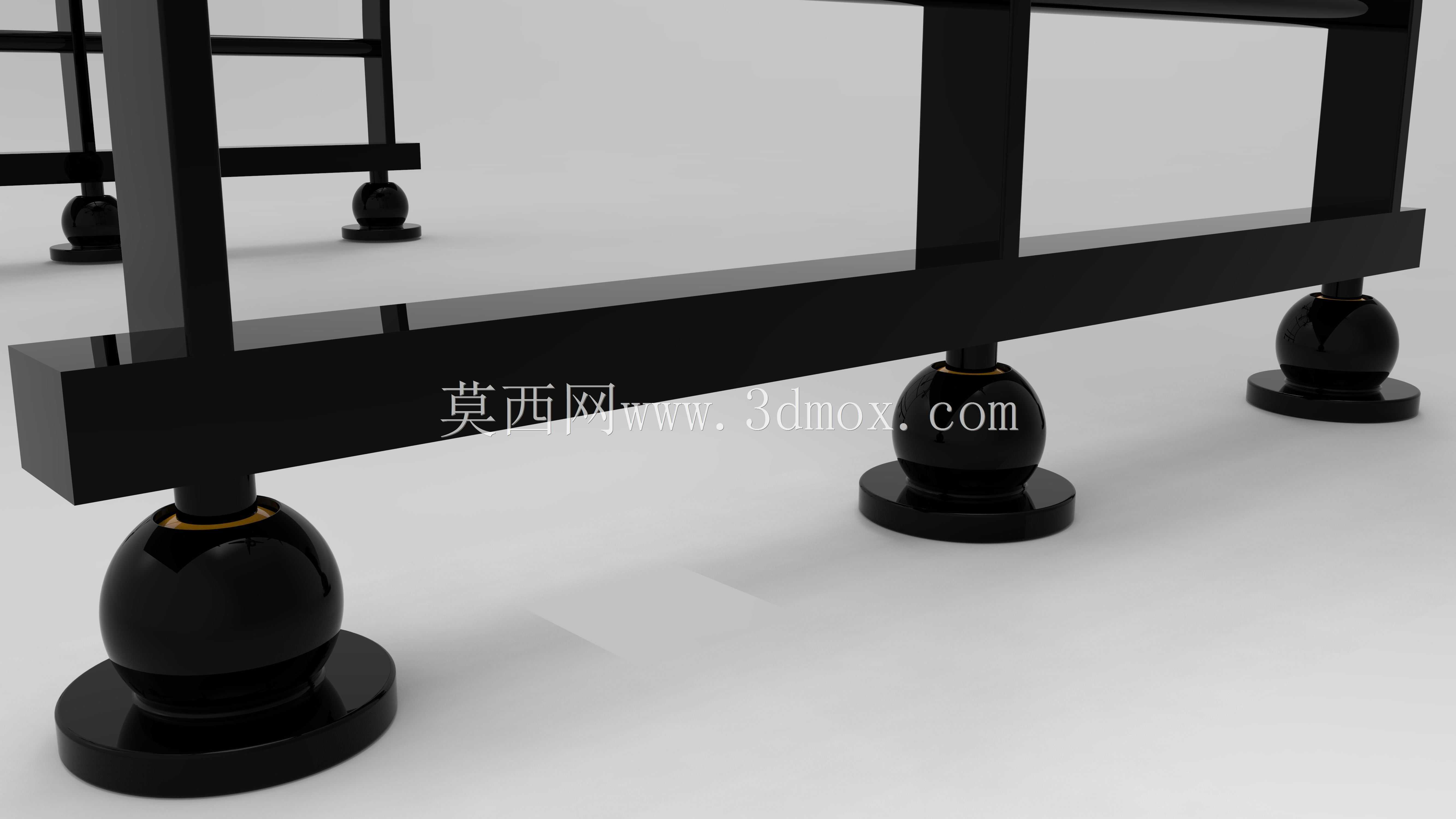

　　无起落架方案并不意味着着陆问题被省略，而是把支撑功能压缩到机身底部。内置球的脚能够在接触地面时产生小范围转动或退让，使着陆瞬间的倾斜不完全转化为镜头座冲击。需要注意的是，球脚位置应避开镜头正下方的维护区域，同时保证机身静置时镜头前端不接触地面。若用于野外巡检，还可在脚端增加可更换耐磨垫，使磨损后不必拆动主承力框架。

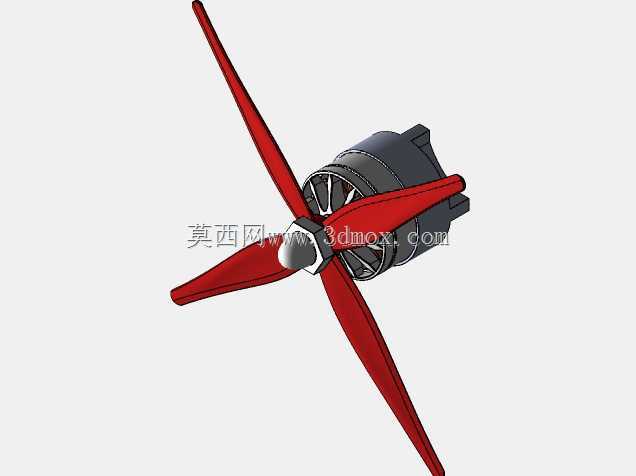

　　结构建模时，建议把镜筒、调焦环、连接座、侧板、球脚分别建立为独立子装配，再通过同轴配合和端面贴合完成总装。这样既能检查镜头拆装路径，也能验证侧板开孔、线束弯折半径和紧固件工具空间。对航拍设备而言，外形尺寸不是唯一指标，真正影响使用的是镜头视场、支撑刚度、着陆容差和维护可达性之间的平衡；该方案正是围绕这些约束，将双镜头载荷、紧凑机架和自适应着陆脚整合到同一结构中。
