小型旋翼无人飞行器简易机身结构

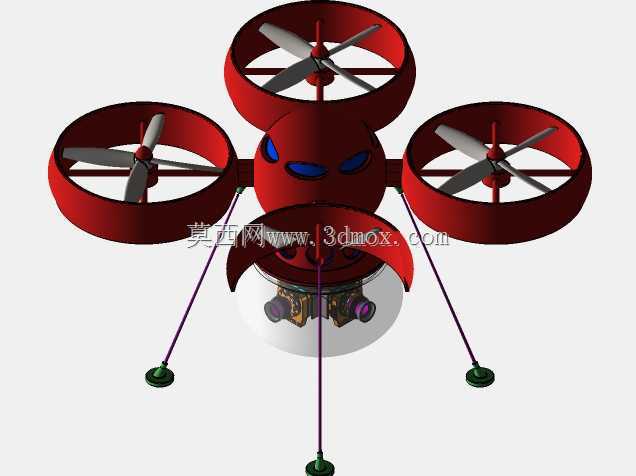

　　这套结构面向小型多旋翼无人飞行器的早期方案验证，核心目标是用最少的独立零件完成可飞行的机体框架，降低手工试制阶段的加工与装配难度。整体采用三段式组成逻辑：螺旋桨作为独立运动部件单独建模，透明罩体作为防护与气动包覆件，其余承力部分整合为单一主体结构，减少连接件数量与装配累积误差。

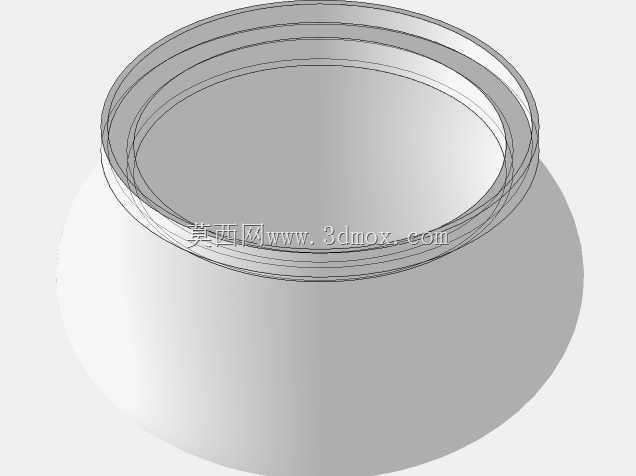

　　从实际使用场景看，该结构适用于低空近距观察、教学演示、轻型传感器搭载试验等对载荷要求不高的场合。机身主体围绕旋翼布置留出足够的旋转避让空间，透明罩体覆盖旋翼外侧，既能够在飞行器触碰障碍物时保护桨叶，也可避免高速旋转的桨叶直接接触人员或周边物体。罩体采用回转类曲面造型，上部开口与机身主体形成配合边界，曲面过渡连续，没有明显突变台阶，有利于减少低空低速飞行时的局部扰流。

　　结构设计上，螺旋桨部件需要围绕电机输出轴建立旋转中心，桨叶外形与桨毂之间保持对称关系，保证动平衡校核时有明确的几何基准。机身主体承担电机安装、电池容纳和罩体定位等功能，内部空间按照圆柱回转轮廓组织，适合布置圆形电池仓或集中式电控模块。由于主体部分被整合为一个构件，试制时可优先采用整体成型思路，减少螺钉、支架和拼接法兰的使用；若采用手工制作，也能够以较少的切割和粘接工序完成样件。

　　安装边界方面，旋翼旋转直径必须小于透明罩体的有效内径，桨叶尖端与罩体内壁之间应保留均匀间隙，防止飞行振动导致擦碰。罩体上端与机身主体的配合段需要设置轴向定位面，保证包覆件安装后不会沿竖直方向窜动；若后续需要拆换电池或维护电机，可在配合段增加止口或卡扣结构，但在当前简化方案中，重点是先验证主体轮廓、旋翼位置和罩体防护范围之间的关系。

　　从建模过程看，回转曲面适合通过旋转特征生成主体外形，再依据旋翼数量和电机位置切分安装区域。螺旋桨应单独建立装配关系，其旋转轴与机身安装面保持垂直，桨盘平面与机体水平基准平行。透明罩体虽然在视觉上表现为薄壁件，但工程细化时需要明确壁厚，壁厚过薄会降低抗冲击能力，过厚则增加整机重量，因此应结合飞行续航与防护要求平衡取值。

　　该方案的价值不在于复杂机构堆叠，而在于用清晰的几何关系表达小型无人机最基本的组成逻辑：旋翼提供升力，主体承载设备，罩体提供防护。后续迭代时，可在单一主体上拆分电机座、电池仓盖和起落支撑，进一步加入走线槽、散热孔和传感器安装平面；也可在罩体上增加通风开口，改善电机散热，同时维持外侧防护能力。对于结构设计人员而言，这种简化模型适合作为旋翼飞行器布局校核的基础框架，用于检查桨叶干涉、机体包络、重心位置和外罩装配关系。
