欧标CEE扁平八联插座结构设计

　　该扁平插座结构面向欧洲CEE C7/6插头的多回路取电场景，采用八倍位并排布局，整体为扁平带状形态，核心设计目标是在紧凑安装空间内完成多路交流电源的并行接驳，常见于机柜内部理线、舞台灯光配电、临时展会供电、自动化设备旁侧工位取电等需要多台低压用电设备同时接入的工况。

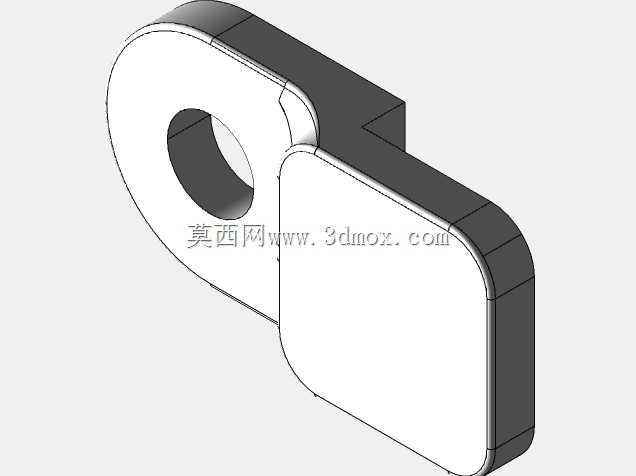

　　从结构外形来看，整体壳体采用两段式错位布局：左侧设置带贯通圆孔的挂装固定端，该圆孔可直接穿入M4至M6规格的挂装螺钉，也可配合扎带穿过完成机柜横梁、设备侧壁的快速绑扎固定，无需额外定制安装支架；右侧为八联插座的主体容置腔，壳体所有外露棱边均做R3以上圆角过渡，既规避注塑成型后的尖角应力集中，也避免现场布线时划伤操作人员手部与线缆绝缘层。整体厚度控制在18mm以内，属于典型薄型扁平设计，可贴附在机柜侧板、设备底座间隙、线槽旁侧等狭窄空间内安装，不会占用柜内有效走线空间。

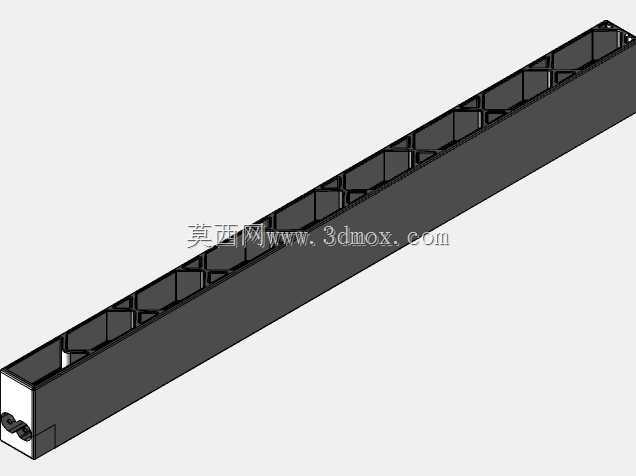

　　设计思路上，该插座没有采用常规立式插座的堆叠凸起结构，而是将所有铜件接插腔沿长度方向一字排开，每个插座位的腔室独立分隔，相邻插座位之间设置2mm厚的绝缘隔筋，避免多插头同时插拔时出现相邻极片触碰短路的风险。壳体选用阻燃ABS工程塑料作为主体材质，表面做哑光磨砂处理，耐受常规工业环境下的轻微磕碰与油污溅射，绝缘等级满足民用及普通工业配电的安全要求。左侧挂装孔与右侧插座主体的衔接位置做了加厚凸台处理，当挂装螺钉锁紧时，锁紧力仅作用在凸台区域，不会传导至右侧插套腔导致壳体变形、内部铜夹片移位。

　　安装边界方面，整体长度方向预留的插拔操作空间需要满足：插座正面外伸至少35mm的无遮挡区域，保证CEE C7/6插头可以完全插入到位，不会被周边线槽、元器件干涉；挂装孔中心到插座主体末端的距离经过匹配，单颗螺钉即可完成整排插座的承重固定，若用于长期固定的工业场景，也可在壳体背部增设双面背胶或者两个辅助固定点，避免多插头反复插拔时出现整体晃动。每个插座位的入口处做了导向倒角，插头对位时无需精准对齐即可顺着倒角滑入接插腔，降低现场盲插操作的难度。

　　功能特性层面，八联并排的布局可以同时为八台配备CEE C7/6规格插头的用电设备供电，省去了传统配电场景中多个独立插座零散布置、线缆交错缠绕的问题，带状的整体形态可以顺着设备走线方向排布，配套的供电进线可从壳体端部的预留线槽引入，内部并联铜排采用一体化冲压铜件，每个接插位置的铜夹片做双曲面抱合设计，插头插入后夹持力稳定，长期使用不会出现松脱、接触电阻过大发热的问题。壳体上下盖采用卡扣加超声焊接的组合装配方式，装配完成后内部带电部件完全封闭，仅露出插头插入的接口缝隙，防护等级可达到IP20，能够阻挡手指意外触碰内部带电体，同时阻挡直径大于12mm的杂物落入接插腔内部。

　　在实际设备配套中，这类扁平多联插座尤其适合空间受限的集成设备内部使用：例如小型自动化测试台、桌面型实验装置、展陈互动设备，这类场景往往需要同时给控制器、显示器、传感器适配器、小型执行器等多个设备供电，常规插排体积过大无法放入设备内部，零散安装插座又会增加布线工时，该一体化八联插座可以直接固定在设备内腔的侧壁上，进线统一接至内部配电端子，出线侧仅露出各个插头接口，整机外观整洁，布线路径清晰，后期维护时插拔设备插头也无需在杂乱的线缆中寻找对应插座。结构建模过程中需要重点保证每个插座位的中心间距统一，间距设置为45mm，保证相邻两个插头插入后，插头本体之间留有至少10mm的间隙，即使是体积稍大的墙插式电源适配器插入，也不会出现相邻接口被遮挡、无法同时使用的问题，隔筋的厚度与高度也经过匹配，既满足绝缘安全距离要求，也不会额外增加整体的宽度尺寸。
