L型双孔传感器安装固定支架

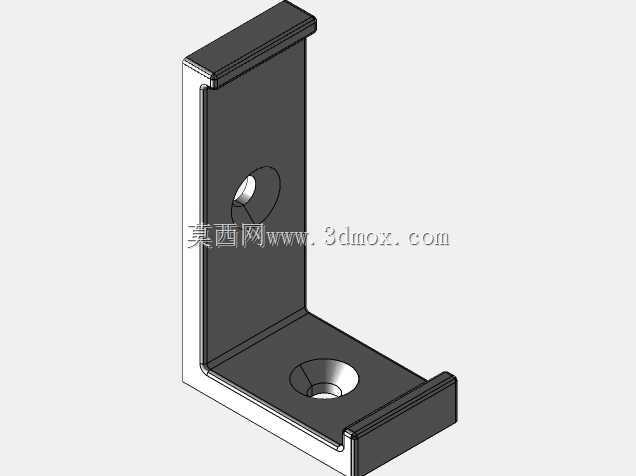

　　该零件为典型的直角折弯式传感器安装支座，整体采用等厚薄板经90度折弯成型，两个互相垂直的安装面分别承担不同方向的固定任务，在自动化检测工位、小型实验台架、桌面传感装置以及轻量化设备外装场景中使用频率较高。

　　从结构布局看，竖直立面与水平底面通过折弯圆角过渡，避免尖角处应力集中；两个端面均带有外翻折边，折边沿板边同向弯折，形成类似浅槽的加强结构。这种处理不是单纯的外形装饰：薄板折弯后，自由边的抗弯刚度较弱，传感器线缆拉扯、螺钉预紧或轻微碰撞都可能让板面产生颤动；增加窄折边后，截面惯性矩明显提高，立面和底面的边缘不易翘曲，整机安装后的姿态也更稳定。

　　两个安装面上各设置一处沉头孔，孔位靠近板面中心区域。沉孔结构可容纳螺钉头部，使紧固件不高出安装表面，保证传感器底面或被连接件能够贴合平整。立面孔用于将支架固定到墙板、立柱或设备侧壁，底面孔用于承托上方功能件；也可根据现场方向反过来使用，让底面固定在工作台、底板或型材面上，立面承载侧向检测元件。两孔轴线分别垂直于各自安装面，锁紧时受力路径直接，螺钉不会受到明显剪切偏载。

　　建模时需要重点控制折弯关系与装配边界。板厚决定了内折弯半径、外圆角和折边高度的匹配，若折边离折弯线过近，展开后会出现材料重叠或工艺缺口；若折边过高，则会占用相邻安装空间。实际展开中，折弯线位置要依据板厚、折弯半径和中性层系数修正，不能直接按直角外形尺寸拼接。孔中心到折弯边的距离也要留出扳手或螺丝刀操作空间，避免螺钉装配时与竖直面发生干涉。

　　安装边界方面，支架占用空间呈L形，竖直方向提供较高的连接面，水平方向伸出较短，适合贴近设备边缘布置。选型时应先确认传感器安装孔距、螺钉规格以及所需调节高度，再核对板面宽度和折边外轮廓是否会碰到周边线束、管接头或护罩。由于支架本身没有长圆孔，位置调节依赖配对件上的孔系，若现场需要微调检测距离，可在安装基板上预留长槽，或将支架与垫片、滑块组合使用。

　　受力上，这类支架主要承受传感器自重、线缆牵拉力以及低频振动，不适合作为重载承力件。立面固定时，螺钉承受支架和载荷产生的倾覆力矩，底面承托时则要关注水平板端部的挠度；折边能够提升边缘刚度，但不能替代足够的螺钉数量和贴合面支撑。对于振动较强的设备，应适当增加接触面摩擦、选用防松垫圈或螺纹胶，并控制外伸长度，让检测元件尽量靠近折弯根部。

　　该结构把钣金折弯、沉头紧固和边缘加强整合在一个小型零件中，用料少、加工路径短，装配关系清晰。三维设计时除了完成最终折弯状态，还应同步检查展开尺寸、孔位避让、螺钉头埋入深度以及折边与配对件的间隙，使模型既能体现外观形态，也能直接服务于下料、折弯和现场安装。
