欧式单联四联CEE电源插座结构

　　该结构围绕欧洲CEE 7/16插头体系展开，覆盖单插座与四插座两类取电端的概念化布置，核心面向民用配电、小型设备供电、工位临时取电以及墙面或面板嵌入式安装场景。在实际工程应用中，这类插座常布置在实验台、设备侧墙、机柜面板、工装台架或室内墙面，用于为手持电动工具、检测仪器、小型控制箱、照明附件及低压用电设备提供标准化交流取电接口。模型将单路取电与多路扩展放在同一设计语境下处理，既保留单插座紧凑、占用边界小的优势，也体现四插座在分路供电、多设备并行接电时的布局逻辑。

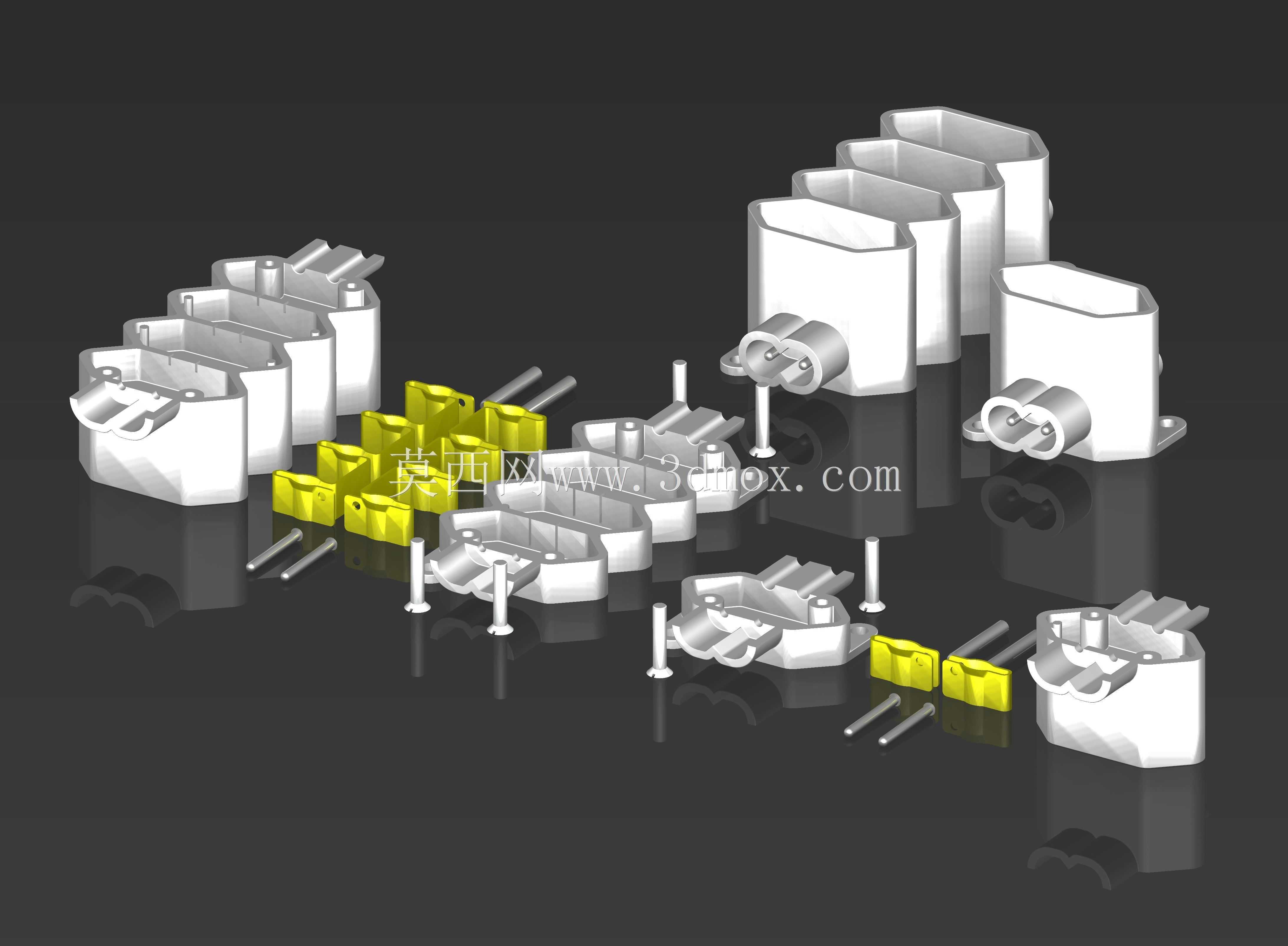

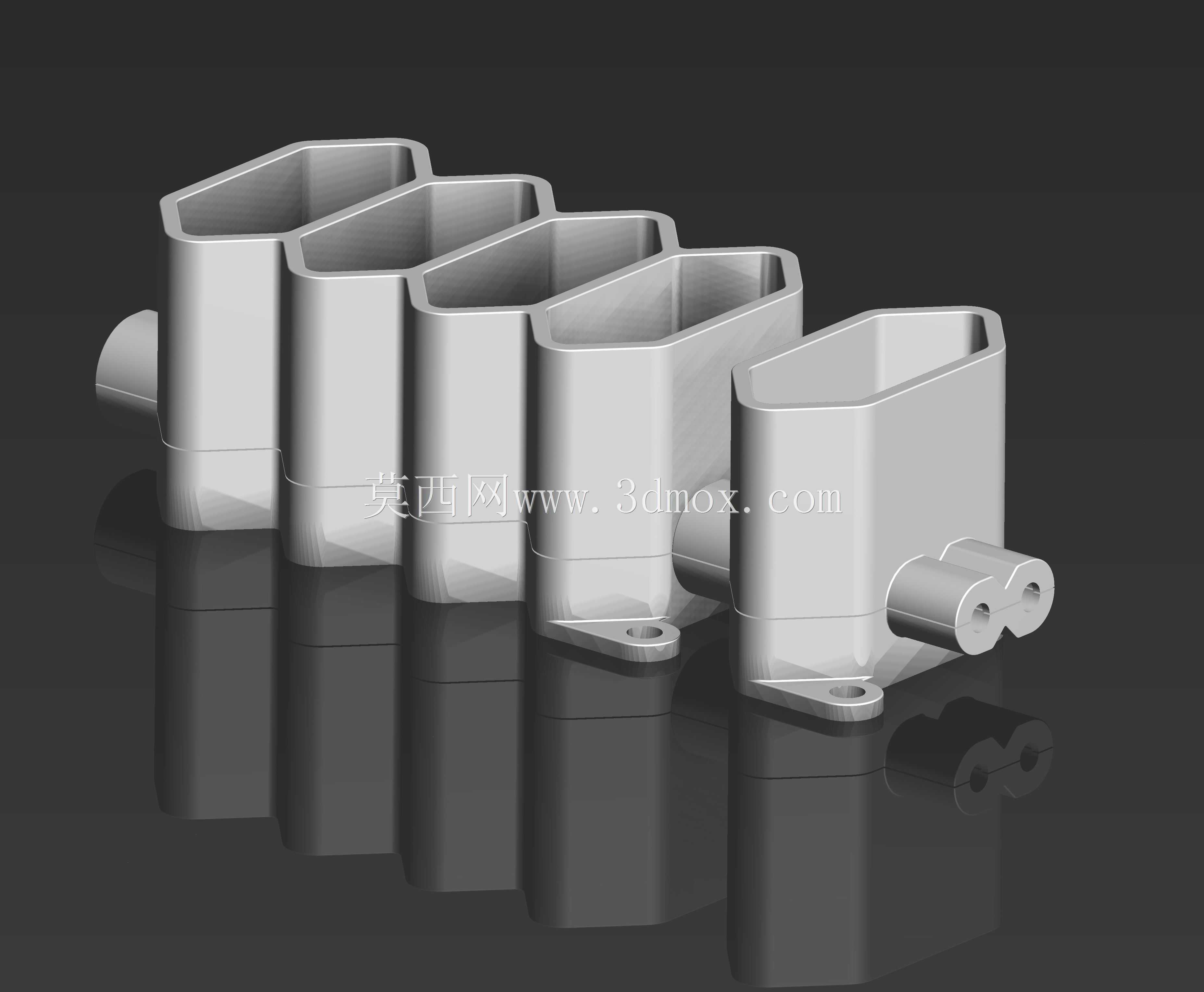

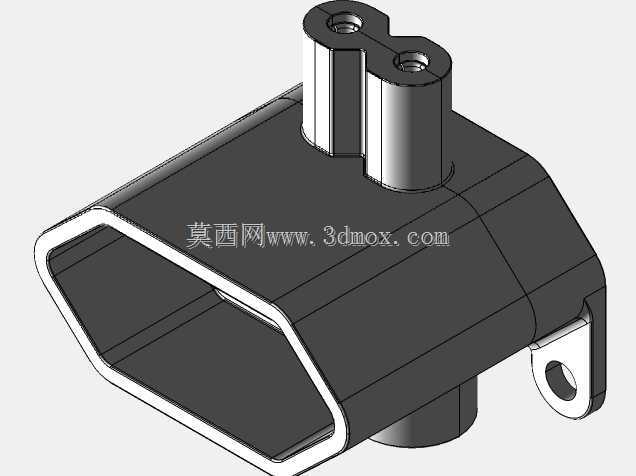

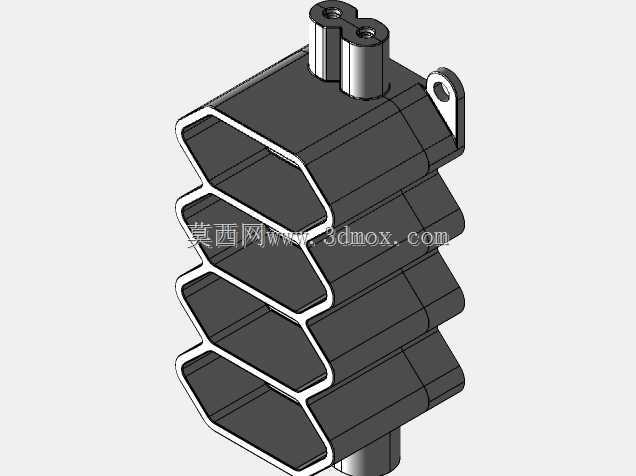

　　从功能特性看，插座端对应CEE 7/16插头的插入配合关系，输入端和输出端围绕C7、C8接口关系组织，能够形成由进线电缆到延长电缆、再由分路电缆向多个用电端扩展的连接链路。单插座结构适合独立面板开孔或小空间墙面固定，四插座结构则更强调多插孔之间的间距、接线空间和插拔操作边界。设计中需要保证相邻插头插入后互不干涉，尤其在使用较大体积电源适配器或带护套插头时，插孔中心距、外侧避让区和电缆出线方向都会直接影响使用体验。模型通过立体骨架形式呈现插座外轮廓、插孔承载区、安装底边和电缆连接路径，便于结构工程师在方案阶段检查整体占位。

　　安装思路上，插座本体可通过螺钉固定在面板或墙面上，底边与安装面形成稳定支撑，螺钉孔位应避开内部导电件和电缆弯折区。面板安装时需重点控制开孔尺寸、壁厚、止口高度以及背部接线空间；墙面安装时则要考虑底盒深度、进线方向和维护拆卸余量。电缆从插座侧部或背部引入后，应保留适度弯曲半径，避免导线在盖板压紧处产生硬折。多路插座布置时，进线电缆可采用CEE 7/10至C8延长电缆作为主干，再通过C7至C8分路电缆向各插座端分配，分路数量可根据负载容量、线缆截面和防护要求扩展至两路或更多。

　　外形尺寸方面，单联插座的边界主要由插头插拔高度、面板覆盖宽度和背部接线深度决定；四联插座除单体尺寸外，还需计入横向排列长度、插孔间安全距离、端部固定耳尺寸以及电缆出线弯折空间。若用于设备面板，正面外露轮廓应与面板外观协调，背部结构不能与机柜内横梁、线槽或元器件冲突；若用于墙面系统，则应保证安装底边贴合墙面，螺钉受力均匀，插拔侧向载荷不会导致面板变形。

　　结构建模时，插孔区域需要围绕插头导向、防误插、接触件保持和绝缘隔离进行细化，外壳边缘应设置合理圆角，既减少成型应力集中，也避免安装和使用时划伤。多联插座的内部走线应区分进线端、分路端和输出端，导线不宜跨接尖锐边缘，固定点应靠近端子位置，以降低端子受拉风险。对于需要频繁移动或临时接线的场景，电缆出口处可增加护套或应力释放结构；对于固定面板场景，则可通过止口、压边和螺钉柱提高装配可靠性。

　　整体来看，该模型的价值不在于单一外观造型，而在于把欧标插头、插座、延长电缆和分路电缆之间的空间关系完整表达出来。设计人员可据此评估单路与多路取电方案的安装边界、插拔操作空间、电缆走向及面板适配方式，为后续详细结构设计、端子选型、外壳成型和装配验证提供直观依据。
