48mm管道交通标志板夹持紧固支架

　　这套夹持紧固结构主要服务于城市道路两侧的杆件布设场景，日常巡检里最常见的用法，是把小型交通标识牌固定在直径48mm的圆管立柱上，不管是临时施工路段的警示标志、街巷里的指路牌，还是园区内部的限速、禁停标识，都能靠这套结构完成快速装夹。现场施工人员不需要携带成套专用工装，仅用一把普通扳手就能完成全部锁紧操作，对户外零散作业的适配性很强。

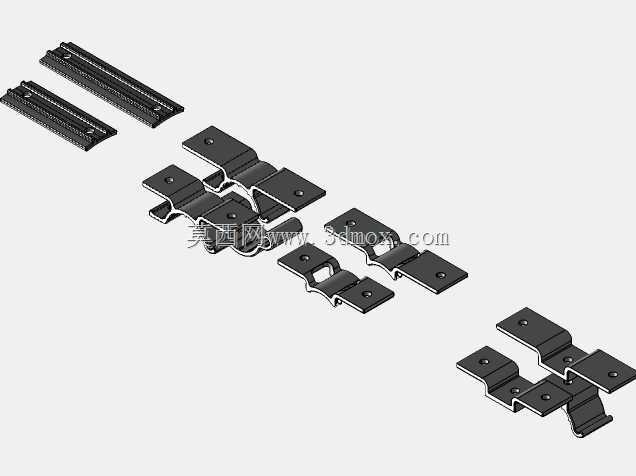

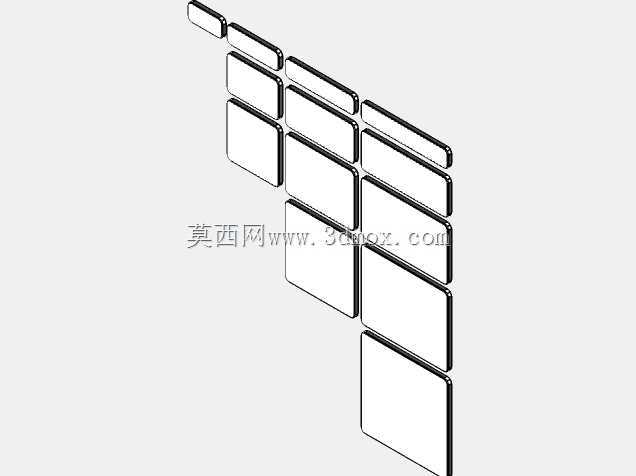

　　从结构组成拆分来看，整套部件包含夹座本体、环抱管夹、旋转支架、锁紧螺栓与配套防松螺母几个核心部分。夹座朝向标志板的一侧预留了两组安装孔位，孔位中心距分别对应82mm与118mm，能够兼容市面上主流的小型标志牌背板开孔规格；标志板侧的安装孔覆盖了从200mm、300mm、400mm一直到1000mm的多档方形牌尺寸，常规500mm见方的社区指示牌、长条状的导向牌都可以直接对位安装，不需要额外在牌面现场钻孔。

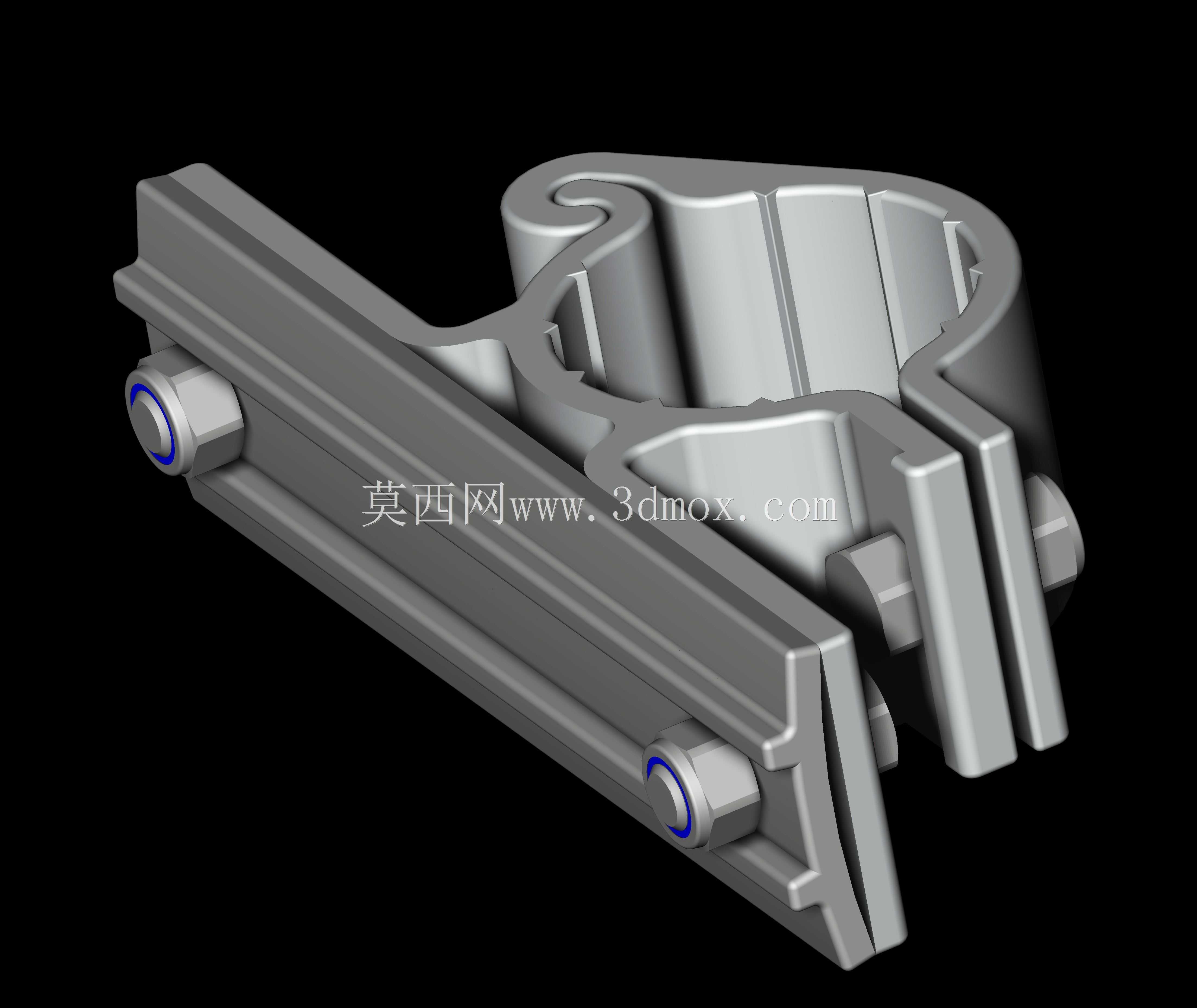

　　管夹部分采用对半开合的环抱式结构，圆弧内孔严格按照48mm圆管的外径做公差匹配，合抱之后内壁和管材外壁的贴合间隙控制在很小的范围，锁紧后不会出现标志牌绕杆件周向打转的问题。和管夹相连的支架转轴预留了足够的旋转自由度，安装时可以根据道路的可视角度调整标志板的朝向，哪怕立柱本身存在小角度的安装倾斜，也能通过支架旋转把牌面调整到正对来车方向，避免驾驶员观察时出现反光或者视角偏差。

　　设计阶段特意在夹条和支架的贴合面上加工了定位凹槽，凹槽的位置刚好对应M8×20锁紧螺栓的穿装路径，螺母嵌入凹槽之后不会跟着螺栓转动，高空作业时操作人员只需要在单侧拧动扳手就能完成紧固，不用双手分别扶持螺栓和螺母，大幅降低了户外安装的操作难度。整套结构没有配置额外的定制管夹，依靠标准螺栓的预紧力就能提供足够的夹持摩擦力，日常维护更换配件时，在普通五金门店就能买到同规格的紧固件，不用等待特殊备件。

　　安装边界方面，整套夹座的外包络尺寸紧凑，贴附在立柱外侧之后不会突出过多，在人行道旁布设时不会对行人通行造成剐蹭风险；支架的旋转行程做了机械限位，调整角度时不会出现过度翻转导致牌面磕碰杆件的情况。针对户外长期使用的工况，所有受力部位的壁厚都做了冗余加强，环抱夹的开口处做了圆角过渡，避免反复拆装时出现应力集中开裂。

　　在三维建模过程中，所有配合面都按照实际装配关系做了约束：管夹的两个半体同轴对齐，转轴和支架孔位保留合理的转动间隙，螺栓螺母按照标准牙型建模，既可以直接导出工程图指导下料加工，也能在虚拟装配里模拟整个装夹流程，提前验证扳手操作空间是否充足，避免现场安装时出现工具和周边结构干涉的问题。这类支架结构除了交通标志之外，也可以直接复用在监控设备、路牌广告、照明辅件的杆件固定场景，只需要对应调整安装板的孔位间距就能快速衍生出适配不同载荷的变体。
