临时柴油罐框架支撑结构三维设计

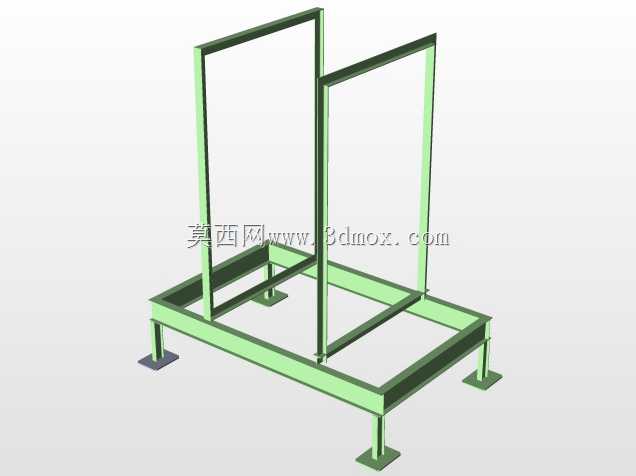

　　这套结构围绕野外临时油料存放场景展开，常见于工地临时供油点、野外作业机组补给区、短期施工营地的燃油周转环节，核心作用是为临时柴油罐提供稳定的承载与限位框架，避免罐体直接接触地面，同时预留出罐体安放、管路接驳、日常巡检的操作空间。从现场使用逻辑来看，临时储油点位往往不具备固定式储油站的混凝土基础条件，设备转场频繁，罐体需要随施工点位迁移，因此支撑框架不能采用焊死在基础上的固定式支座，必须兼顾拆装便利性与结构刚性，这套框架的设计思路正是贴合这一需求：整体采用矩形管材拼接成立体框式结构，纵向设置两道平行的长向承载梁，直接承托柴油罐的筒体底部，长梁沿罐体轴向延伸，两端超出罐体端面一定距离，既可以扩大支撑接触范围，避免罐体局部应力集中，

　　也能在吊装转运时作为吊点依托，配合吊带捆绑即可整体起吊，不需要额外焊接吊耳。框架的一端设置竖向矩形端框，端框由多根横竖向方管交叉焊接而成，形成格栅式立面，这个立面有两个实际作用：一是作为罐体轴向定位的挡边，防止罐体在框架上沿轴向窜动，尤其是转运过程中车辆启停带来的惯性冲击，端框可以直接抵住罐体端面，抵消轴向力；二是为后续安装液位监测附件、油路阀门、呼吸阀组件提供安装基面，现场施工时可以直接在端框的方管上打孔固定管夹、传感器支架，不需要在罐体壁板上额外施焊，减少对罐体防腐层和密封性能的破坏。框架的四根纵向支腿末端都设置了带安装孔的方形固定板，现场布设时，如果是硬化地面，可以通过膨胀螺栓穿过固定板孔位将框架锁固在地面，

　　抵抗风载和意外碰撞带来的倾覆力矩；如果是泥土地面，则可以在固定板下方垫上厚钢板或者枕木，增大接地面积，避免支腿下沉，固定板的开孔尺寸兼顾了常见膨胀螺栓和地脚锚栓的直径，不需要现场二次扩孔。框架内部还设置了多道横向加强撑，分别分布在罐体中部和靠近端框的位置，横向撑杆连接两侧的纵向承载梁，一方面可以限制两根长梁在承载罐体重量时向外张开变形，提升框架的整体抗扭能力，另一方面也可以作为罐体周向的限位挡点，配合捆绑带使用时，横向撑杆可以作为绑带的挂靠位置，将罐体牢牢压在承载梁上，防止侧向位移。从安装边界来看，框架的长向尺寸完全匹配常用临时柴油罐的筒体长度，两端预留的伸出段不会干扰罐体端部的进油口、出油口和排污口的管路连接，

　　操作人员站在框架侧面就可以完成阀门操作和液位观测，框架底部留出的悬空高度可以容纳接油盘、输油软管和小型抽油泵，日常巡检时可以直接观察罐体底部是否存在渗漏点，避免罐体贴地导致的腐蚀积水问题。结构建模过程中，所有管材的交接处都按照实际焊接工艺做了贴合处理，方管的端面切口和相邻杆件的外壁完全对齐，没有出现干涉缝隙，端框的格栅间距参考了常用管夹的安装尺寸，保证后续附件安装时都能找到合适的固定点位，支腿底部的固定板和支腿焊接处预留了焊脚尺寸的建模余量，和现场实际焊接工艺保持一致。这套框架没有采用复杂的曲面结构，全部由标准矩形截面型材拼接而成，一方面是降低现场加工难度，施工场地的常规切割、焊接设备就可以完成制作，不需要特殊加工工装；另一方面是型材的互换性好，转运过程中如果某根杆件发生变形，可以直接截取同规格型材替换，不需要整体报废框架，非常适合临时作业、频繁转场的使用场景。框架的侧向没有设置全封闭护板，而是采用开放式结构，既减轻了整体重量，方便吊装和人工移位，也保证了罐体周边的通风条件，一旦出现少量油料渗漏，挥发性油气可以快速扩散，不会在封闭空间内积聚，符合临时储油点的安全通风要求。
