储罐外壁焊接式钢板格栅加强支撑结构

　　这套格栅式钢板加强结构主要面向立式或卧式储液罐外壁的局部补强场景，在化工原料储罐、厂区中水罐、浆液缓存罐以及常压钢制储槽的外围加固作业中十分常见。罐体长期承受内部介质静压、液位反复波动带来的交变载荷，加上露天环境中风载、温差形变以及局部支座位置的应力集中，罐壁薄钢板很容易出现局部鼓胀、凹陷甚至焊缝疲劳开裂，这套纵横交错的钢板肋架就是贴合并焊接在罐壁外侧，把原本单片罐壁承受的面载荷分散传递到整组肋条上，让罐壁的变形量被约束在允许范围内。

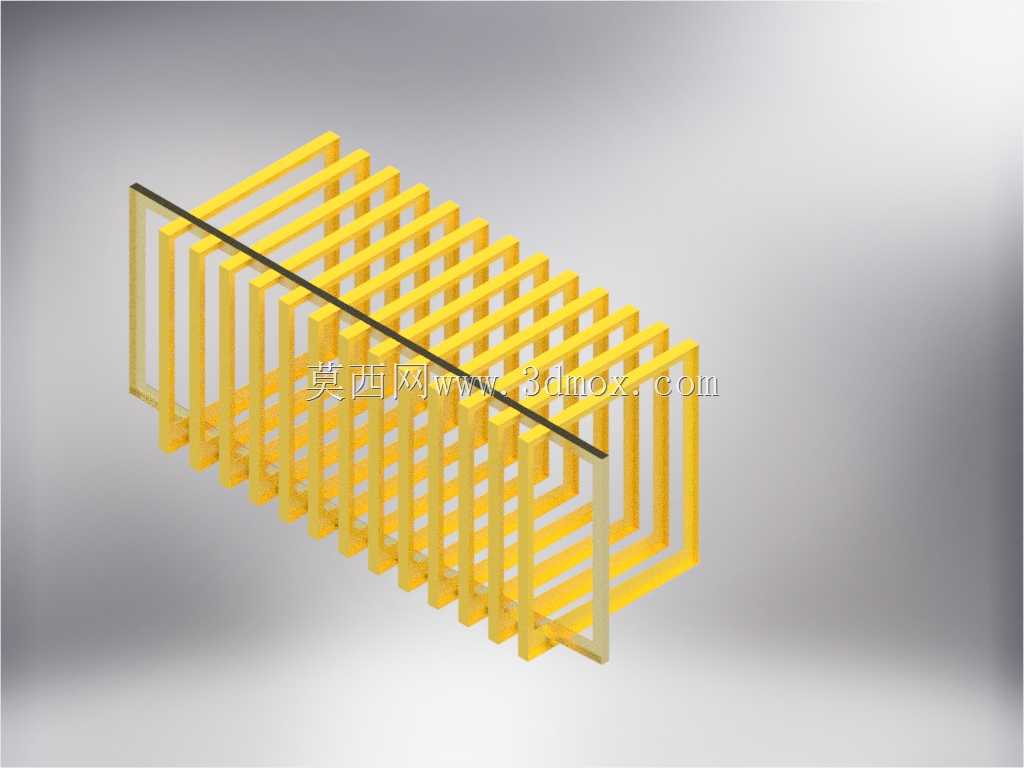

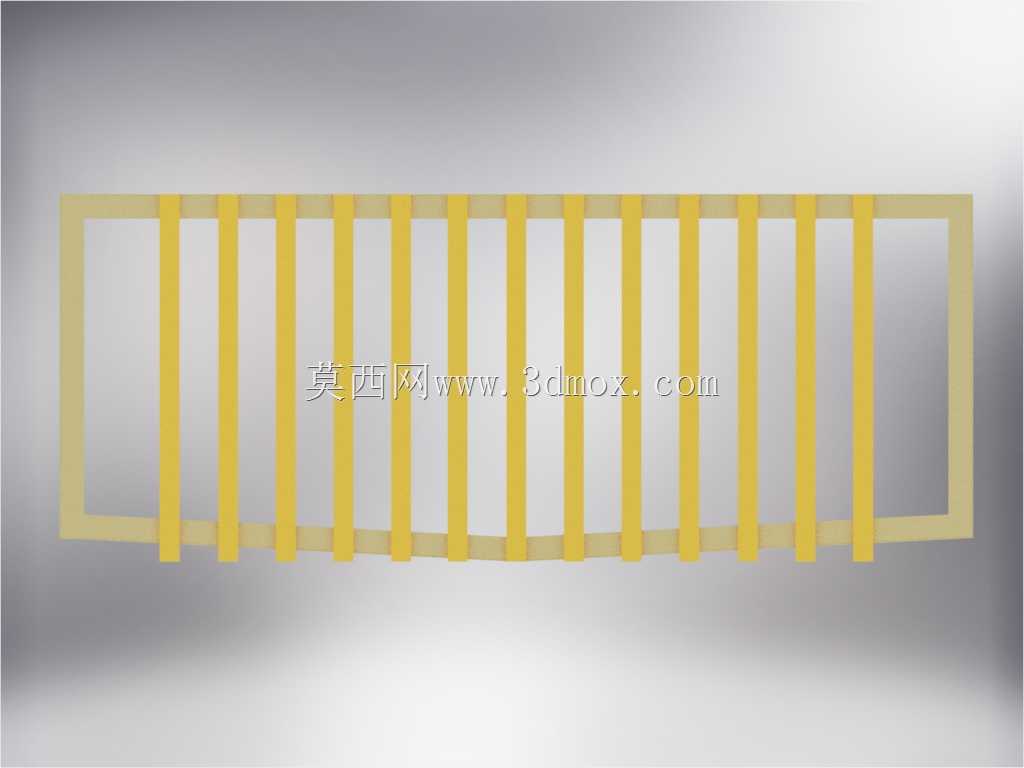

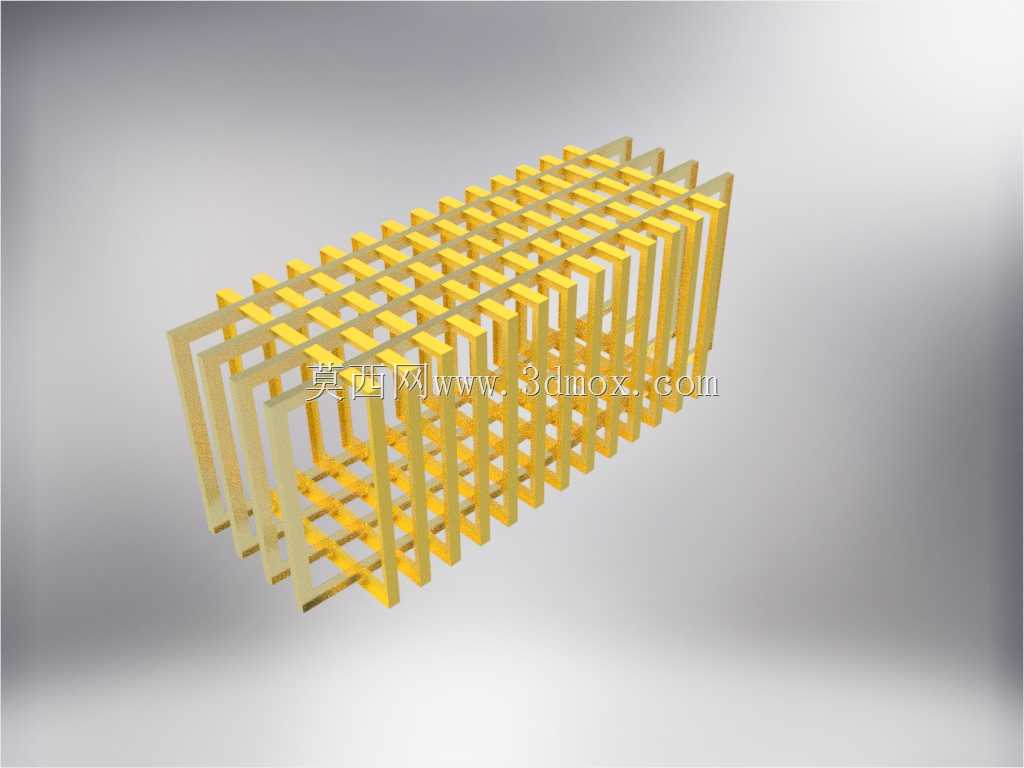

　　从结构形态来看，整组加强件由多道沿罐体轴向排布的纵向肋板和沿环向排布的横向肋板正交拼接而成，所有肋条均采用等厚度钢板裁切成型，纵横肋交接处采用满焊或间断角焊缝连接，最终形成规整的矩形网格笼状框架。纵向肋板顺着罐体母线方向布置，主要承担罐壁轴向的弯曲应力，把罐壁上下段的形变差拉住；横向肋板沿罐体环向围合，相当于在罐壁外侧加装了多道加强圈，抵消内压带来的环向胀形力。网格的开孔尺寸并非随意设定，肋板间距需要匹配罐壁钢板厚度、罐体直径以及设计内压值：间距过小会造成钢材冗余浪费，间距过大则罐壁在网格区间内仍会出现局部失稳鼓曲，建模时可以通过参数化驱动纵横肋的数量、肋板高度与厚度，快速适配不同容积的储罐规格。

　　设计这套结构时，首先要贴合储罐外壁的曲面边界：如果是圆柱罐体，每道横向肋板的内侧边线需要匹配罐体外径的圆弧轮廓，保证肋板贴装时和罐壁完全贴合，避免出现装配间隙导致焊接时烧穿或者焊缝受力不均；纵向肋板则根据罐壁的直段长度裁切，两端分别延伸靠近罐顶封头与罐底支座的位置，把补强框架的载荷传递到罐体两端刚性更强的区域。肋板自身的高度方向垂直于罐壁外表面，相当于给罐壁外加了一圈截面抗弯的肋条，肋板的伸出高度决定了补强截面的惯性矩，在相同钢板厚度下，适当增加肋板高度比单纯加厚罐壁更节省材料，这也是储罐外补强结构常用的设计思路。

　　现场安装时，整组格栅框架可以先在车间预制分片，运输到现场后逐片贴合到罐壁划线定位的位置，先通过点固焊把纵横肋的位置固定，校验框架整体的直线度与环向圆度之后，再依次完成肋板之间、肋板与罐壁之间的焊接作业。网格中间的镂空区域完全不遮挡罐壁，后续如果需要在罐壁开设人孔、接管或者加装检测仪表，只需要在对应网格位置局部调整肋板排布，不需要大范围拆除补强结构；日常巡检时也可以直接透过网格观察罐壁表面的腐蚀、涂层脱落情况，给后期维护留出了充足的操作空间。和传统采用单根型钢弯制加强圈的方案相比，这种正交钢板格栅的整体刚性更强，纵横两个方向的形变都能得到约束，尤其适合罐体直径较大、罐壁钢板偏薄、存储介质密度较高的工况，在建模过程中可以借助参数化阵列工具快速生成整组网格，调整肋条规格时只需要修改截面参数即可同步更新整个框架，大幅提升同类储罐补强结构的设计效率。
